תכנון חשמל למשרדים ולמבני ציבור

שינוי בתכנון החשמל בשלב השלד עולה כמה מאות שקלים. אותו שינוי, כשהוא מתגלה אחרי יציקת הרצפה הצפה ואחרי שהלוח הקומתי כבר הורכב באתר, עולה עשרות אלפי שקלים ומייצר עיכוב של שבועות בלוח הזמנים. זהו ההבדל המעשי בין תכנון הנדסי מסודר לבין אלתור בשטח, וזה גם ההבדל שאנחנו רואים חוזר על עצמו בפרויקטים מסחריים וציבוריים שמגיעים לפתחנו לפיקוח, לבדיקה או לחקר כשל.

המאמר הזה נכתב מנקודת מבט שונה מזו של רוב החומר הקיים בנושא. הוא נכתב מתוך עמדה של מי שגם מתכנן מתקני חשמל, גם בודק אותם לפני חיבור למתח, וגם נדרש לחקור אותם לאחר שקרתה תקלה או דליקה. הצירוף הזה מייצר ראייה שונה של התכנון, כי כשאתה יודע מה נשרף בפועל ומה נכשל בבדיקה, אתה מתכנן אחרת מלכתחילה. בסוף המאמר תדעו מה כולל תיק תכנון ראוי, אילו החלטות הנדסיות משפיעות על עלות ועל בטיחות, ואילו כשלים חוזרים ניתן למנוע בשלב השרטוט.

זמן קריאה: 9 דקות

תוכן העניינים

• מה כולל תכנון חשמל למשרדים ולמבני ציבור בפועל?
• אפיון צרכים הנדסי: מה נדרש להגדיר לפני שמתחילים לשרטט?
• מה ההבדל המהותי בין תכנון חשמל למשרדים לבין תכנון למבני ציבור?
• חישוב עומסי חשמל: שיטות מניעה לכשלים, התחממות וקפיצות מתח
• תכנון פריסת נקודות חשמל ושקעי כוח במרחב המשרדי
• ארכיטקטורת לוחות חשמל וחלוקה ללוחות משנה
• גיבוי ואספקת חשמל רציפה: מערכות אל פסק וגנרטורים
• תכנון תאורה חסכונית ונוחה למשרדים ולמרחבים ציבוריים
• תאורת חירום ושילוט מואר במבני ציבור לפי תקנות בטיחות
• תכנון תשתיות תקשורת ומערכות מתח נמוך מאוד במבנים מודרניים
• שלבי הרישוי, התיאומים ובדיקות החשמל לקבלת טופס 4 ואכלוס
• אינטגרציה ומשטרי הפעלה במבנים מורכבים
• טעויות נפוצות בתכנון חשמל לפרויקטים מסחריים וציבוריים וכיצד להימנע מהן
• תוצרי תכנון סופיים: מה חייב לכלול סט התכניות הנמסר לביצוע?

מה כולל תכנון חשמל למשרדים ולמבני ציבור בפועל?

תכנון חשמל למשרדים ולמבני ציבור הוא תהליך הנדסי שמתרגם פרוגרמה תפעולית של מבנה למערך אספקת אנרגיה שלם, בטיחותי ומדיד. התהליך אינו מסתכם בשרטוט של נקודות על גבי תכנית אדריכלית, אלא כולל חישוב עומסים מבוסס נתונים, קביעת גודל חיבור מול חברת החשמל, תכנון היררכיית לוחות והזנות, פריסת נקודות קצה לפי אופי השימוש, תאורת עבודה ותאורת חירום, מערכות הזנה חלופית לשעת חירום, מערך הארקות והגנות, ותיאום מלא מול כל יתר יועצי הפרויקט.

בפרויקט מסחרי או ציבורי מורכב, תוצרי התכנון הם מסמך משפטי לכל דבר. הם מגדירים את התחייבות המתכנן, הם הבסיס להצעות המחיר של קבלני הביצוע, והם המסמך שאליו משווים את המתקן בשלב הבדיקה לפני אכלוס. עבודה מול משרד תכנון חשמל בעל ניסיון במתקנים עתירי מערכות מבטיחה התאמה מלאה לדרישות התקנות, לדרישות הרשויות ולצרכים התפעוליים של המשתמש, משלב הפרוגרמה ועד למסירה.

ככל שההגדרות ההנדסיות מדויקות מוקדם יותר, כך פוחת מספר השינויים בשטח. שינויים בשטח הם המקור העיקרי לחריגות תקציב, להתארכות לוחות זמנים ולפשרות טכניות שנעשות תחת לחץ. פשרה טכנית תחת לחץ במתקן חשמל היא בדיוק סוג הליקוי שאנחנו מוצאים לימים בחקר כשל.

אפיון צרכים הנדסי: מה נדרש להגדיר לפני שמתחילים לשרטט?

שלב הפרוגרמה התפעולית הוא השלב שבו נקבעת למעשה איכות המתקן כולו. בתכנון חשמל למשרדים נדרש להגדיר את מספר עמדות העבודה המתוכננות ואת צפיפותן, את מספר חדרי הישיבות ואופי השימוש בהם, את קיומם של חדרי שרתים ותקשורת ואת עומס החום הצפוי בהם, את המטבחונים ואזורי ההסעדה על צרכני החום שבהם, וכן את מערכות הבניין הכבדות כמו מעליות, משאבות ומערכות מיזוג אוויר מרכזיות.

במבנה ציבור נוספת שכבת אפיון נוספת שעוסקת בקהל. יש להגדיר את תפוסת החללים, את שעות הפעילות, את נתיבי המילוט ואת המערכות שאסור שיפסיקו לפעול בזמן אירוע חירום. אפיון שאינו מתייחס לתחזיות צמיחה עתידיות מייצר מתקן שמגיע לרוויה תוך שלוש עד חמש שנים. שרידות תפקודית אינה מותרות, היא החלטה הנדסית שמתקבלת בשלב הזה ומשפיעה על כל המתקן.

איזה מידע קריטי יש לקבל מהאדריכל וממנהלי הפרויקט?

רשימת התיוג המינימלית לפני תחילת שרטוט כוללת תכניות אדריכליות מעודכנות ומאושרות, פריסת ריהוט מפורטת של החללים, הגדרת ייעוד ברור לכל חלל, לוח זמנים לביצוע ושעות הפעילות המתוכננות של המבנה. בלי פריסת ריהוט אין דרך לקבוע מיקום שקעים במרחב פתוח, ובלי הגדרת ייעוד אין דרך לקבוע רמות הארה נדרשות.

במקביל נדרש תיאום מוקדם מול יועץ מיזוג אוויר לצורך קבלת נתוני הזנה מדויקים, מול יועץ אינסטלציה לעניין משאבות ומאגרים, מול יועץ בטיחות אש לעניין מערכות גילוי, שחרור עשן ופיקוד, ומול יועץ מערכות מתח נמוך מאוד. תיאום שמתבצע רק בשלב הביצוע מייצר התנגשויות תוואי בין תעלות חשמל לתעלות מיזוג, ואלו נפתרות תמיד על חשבון אחד המקצועות.

מה ההבדל המהותי בין תכנון חשמל למשרדים לבין תכנון למבני ציבור?

שני סוגי המבנים נראים דומים בתכנית, אך דפוסי הצריכה והדרישות הרגולטוריות שונים מהותית. בתכנון חשמל למשרדים הדגש הוא על צפיפות עמדות גבוהה, על גמישות לחלוקה מחדש של החלל בין מתכונת פתוחה למשרדים סגורים, על איכות חשמל למערכות מחשוב ועל רציפות עסקית. עומסי חשמל במשרד הם בעיקרם עומסים אלקטרוניים קטנים ורבים, בתוספת מיזוג אוויר ומטבחון.

במבנה ציבור התמונה שונה. הדגש עובר לבטיחות הקהל, לעמידות בשימוש אינטנסיבי ובלתי מבוקר, לאמינות תשתיתית, לחלוקה ברורה בין עומסים קריטיים לעומסים תפעוליים ולעמידה בתקני בטיחות מחמירים יותר. תקני התכנון למבנים ציבוריים וממשלתיים בעולם, ובכללם תקני התכנון של מנהל המבנים הציבוריים בארצות הברית, מדגישים שרידות מערכות ותפעול רציף במתקנים עתירי קהל כעיקרון מוביל ולא כתוספת.

חישוב עומסי חשמל: שיטות מניעה לכשלים, התחממות וקפיצות מתח

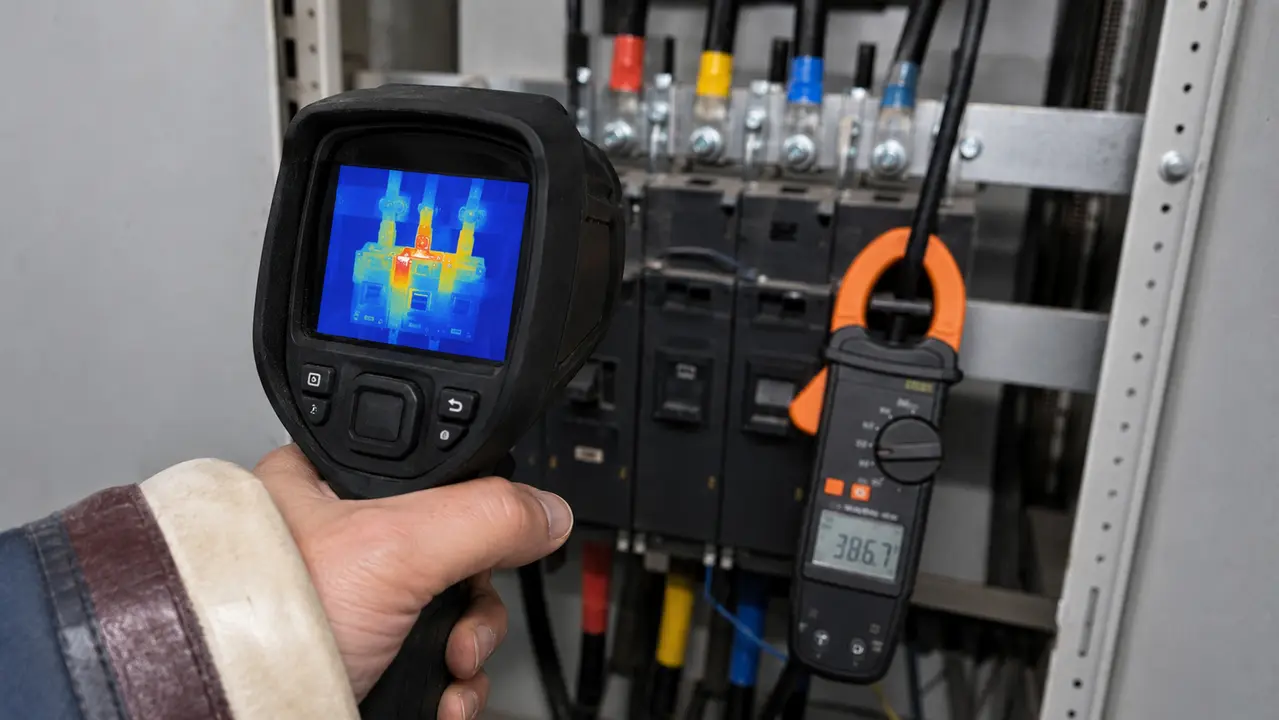

חישוב עומסי חשמל הוא הליבה ההנדסית של התכנון, והוא מבוצע לפי חוק החשמל ותקנותיו. המתודולוגיה מחייבת מיפוי מלא של הצרכנים, סיווגם לפי אופי הפעולה, חישוב עומס מותקן, ולאחר מכן יישום מקדמי בו זמניות ריאליים שמשקפים את דפוס ההפעלה בפועל. מקדם בו זמניות שנקבע בהערכה גסה, ללא הבנת המתקן, הוא מקור לכשל בשני הכיוונים. מקדם נמוך מדי מייצר מתקן שקורס בעומס שיא, ומקדם גבוה מדי מייצר חיבור מנופח ותשלומי הספק מיותרים לאורך שנים.

ההפרדה בין צרכנים רציפים לצרכנים מחזוריים היא קריטית. משאבה שפועלת במחזוריות, מדחס מיזוג שמתניע תחת זרם התנעה גבוה וגוף חימום שעובד ברציפות מייצרים פרופילי עומס שונים לחלוטין על אותו כבל. תכנון לקוי מתבטא בעומסי יתר, בהתחממות כבלים ופסי צבירה, בהתרופפות חיבורים כתוצאה ממחזורי חימום וקירור, בניתוקים פתאומיים ובנזק לציוד רגיש. חלק ניכר מחקירות הדליקה במתקנים מסחריים מוביל בסופו של דבר לנקודת חיבור שהתחממה מעבר ליכולתה. אסור לשחק בחשמל, ובחישוב עומסים אין מקום לפשרות.

אילו עומסים במתקנים מודרניים נוטים להפתיע?

ארבעה גורמי עומס חוזרים ומפתיעים מתכננים שנשענים על נתוני עבר. הראשון הוא מערכות מיזוג מסוג VRF וצ'ילרים, שהעומס שלהן תלוי בתצורת ההתקנה ובזרמי ההתנעה. השני הוא עמדות טעינה לרכב חשמלי בחניונים, שהפכו לעומס מהותי שדורש תשתית ייעודית ומערכת ניהול טעינה. השלישי הוא מטבחים מוסדיים ומטבחוני משרד עם צרכני חום כבדים, שבהם מכונת קפה תעשייתית, תנור ומדיח מייצרים יחד עומס משמעותי על מעגל אחד. הרביעי הוא חוות שרתים מקומיות, שבהן צפיפות ההספק למטר מרובע גבוהה פי כמה מזו של חלל משרדי רגיל.

כיצד מתכננים רזרבה עתידית בצורה יעילה כלכלית?

הכלל ההנדסי המקובל הוא שמירה של עשרים עד שלושים אחוזים מקום פנוי בלוחות, בפועל ולא רק על הנייר, לצד תכנון תוואי הולכה ותעלות עם קיבולת פנויה ושרוולי מעבר רזרביים בין קומות. הרזרבה נשמרת במקום, בתוואי ובקיבולת התעלות, ולא בהזמנת חיבור גדול מהנדרש. חיבור מנופח מייצר עלות קבועה לאורך כל חיי המבנה, בעוד שתעלה עם מקום פנוי עולה מעט מאוד בשלב הביצוע ומאפשרת הרחבה עתידית בעלות נמוכה.

תכנון פריסת נקודות חשמל ושקעי כוח במרחב המשרדי

עמדת עבודה טיפוסית בתכנון חשמל למשרדים דורשת הפרדה בין שלוש קבוצות. חשמל רגיל להזנת ציוד היקפי ותאורת עמדה, חשמל מיוצב מגובה אל פסק להזנת מחשב ומסכים, ונקודות טעינה לציוד נייד. ערבוב בין הקבוצות מבטל את היתרון של המערך המיוצב ומעמיס עומסים לא רלוונטיים על האל פסק.

חדרי ישיבות רב תכליתיים דורשים תכנון נפרד לחלוטין, הכולל הזנה לשולחן הדיונים, הזנה למסכי תצוגה ולמערכת וידאו קונפרנס, והזנה לתקרה עבור מקרן או מצלמה. עמדות קבלה דורשות ריכוז נקודות בנקודה אחת עם ניהול כבילה נסתר, ומסדרונות דורשים נקודות שירות לניקיון ולתחזוקה. עקרון המפתח בכל אלה הוא שהכבילה תהיה נסתרת מן העין, בטיחותית ונגישה לתחזוקה שוטפת בלי פירוק אלמנטים בנויים.

השוואת שיטות הזנה: רצפה צפה, קירות גבס או תעלות תשתית בתקרה?

ארכיטקטורת לוחות חשמל וחלוקה ללוחות משנה

מבנה הלוחות הוא השלד של המתקן. התכנון ההיררכי מתחיל בלוח ראשי מתח נמוך, לעיתים בסמוך לחדר שנאים במבנים גדולים, ממשיך בלוחות משנה קומתיים המוזנים בקווי הזנה ייעודיים, ומסתעף ללוחות ייעודיים לאגפים ולמערכות קריטיות. במבנה ציבור נדרשת לרוב הפרדה ברורה בין לוחות המשרתים קהל לבין לוחות המשרתים מערכות תפעול ובטיחות.

סלקטיביות בין המפסקים היא הדרישה ההנדסית המרכזית בשלב הזה. תקלה בשקע בקומה שלישית חייבת להפיל אך ורק את המעגל שבו אירעה, ולא את הלוח הקומתי ובוודאי לא את הלוח הראשי. סלקטיביות אינה מתקבלת מאליה, היא נובעת מבחירת מפסקים לפי עקומות פעולה, מכיול נכון של הגנות ומחישוב זרמי קצר בכל נקודה במתקן. בפרויקטים שבהם עומסי חשמל מפוזרים על פני קומות רבות, כשל בסלקטיביות מתגלה רק ביום שבו קורית התקלה הראשונה, ואז הוא מפיל מבנה שלם. בתכנון חשמל למשרדים של חברה עסקית, נפילה כזו מתורגמת ישירות להפסקת פעילות.

אילו הפרדות בלוחות מונעות תקלות שרשרת?

הפרדת שדות בתוך הלוח היא כלי פשוט ויעיל למניעת תקלות שרשרת. שדה תאורה נפרד, שדה כוח ושקעים נפרד, שדה מיזוג אוויר נפרד בשל אופי העומס ההשראי, שדה מחשוב ותקשורת נפרד המוזן ממקור מיוצב, ושדה חירום מוגן שמוזן מגנרטור ומופרד פיזית משאר הלוח. ההפרדה הפיזית חשובה לא פחות מההפרדה החשמלית, משום שאירוע קשת חשמלית בשדה אחד לא אמור לפגוע ביכולת התפקוד של מערכות הבטיחות.

גיבוי ואספקת חשמל רציפה: מערכות אל פסק וגנרטורים

מערכת אל פסק וגנרטור חירום אינן תחליף זו לזו, והבלבול ביניהן מייצר תכנון שגוי. מערכת אל פסק מספקת גישור מיידי ללא הפסקה כלל, מייצבת מתח ומגנה על מערכות מחשוב ובקרה מפני שקיעות מתח והפרעות. משך הגיבוי שלה נמדד בדקות. גנרטור חירום מספק אנרגיה ממושכת בעת הפסקת רשת, אך מחייב זמן התנעה של שניות בודדות ואינו מגן על ציוד רגיש מפני הפרעות איכות חשמל.

בפרויקט מסודר, שתי המערכות פועלות בשרשור. האל פסק מגשר על פרק הזמן עד להתייצבות הגנרטור, והגנרטור מזין בהמשך גם את מטען האל פסק. תכנון מערכת החלפה אוטומטית וסנכרון בין מקורות הזינה חייב לכלול מניעת הזנה חוזרת לרשת, בדיקת רצף פאזות והגדרת עדיפויות השלה. במבנה ציבור נדרש גם מנגנון לבדיקה תקופתית של הגנרטור תחת עומס, שכן עומסי חשמל תיאורטיים שלא נבדקו בפועל אינם מהווים ראיה ליכולת המערכת.

מיפוי עומסים חיוניים מול עומסים רגילים

תכנון תאורה חסכונית ונוחה למשרדים ולמרחבים ציבוריים

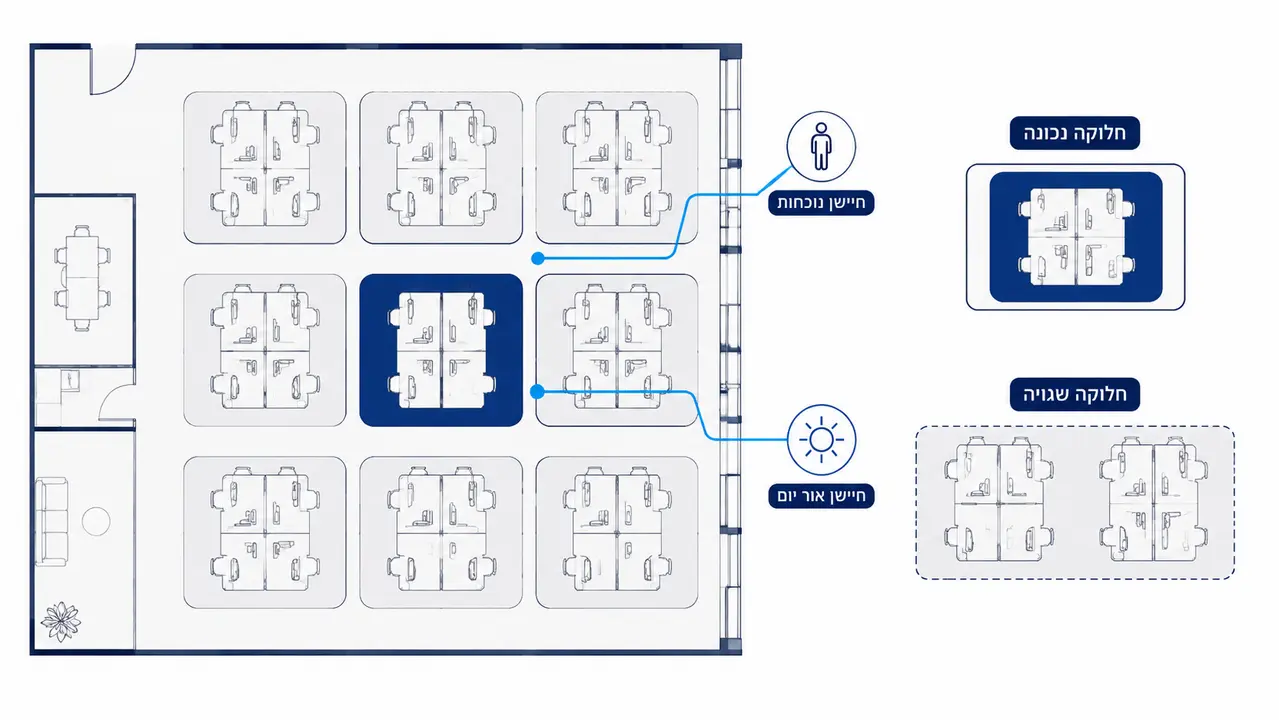

תאורה היא המערכת שהמשתמשים חשים בה יותר מכל מערכת חשמלית אחרת. בתכנון חשמל למשרדים נדרשת עמידה ברמות הארה מתאימות לייעוד החלל, בדרך כלל בסביבות 500 לוקס במישור העבודה במשרד ופחות במסדרונות ובאזורי מעבר, לצד שמירה על מדד סנוור מאוחד נמוך בהתאם לתקן. גוף תאורה זול עם ערך סנוור גבוה מייצר אי נוחות ויזואלית שמתורגמת לירידה בפריון עבודה, גם אם רמת ההארה הנמדדת תקינה.

במבנה ציבור נוספת דרישת אחידות הארה במרחבים גדולים והתחשבות במגוון משתמשים. שילוב מערכות פיקוד ובקרה מסוג DALI, גלאי נוכחות וחיישני אור יום מאפשר הפחתה משמעותית בצריכת האנרגיה בלי לפגוע ברמת השירות. מסמכי משרד האנרגיה האמריקאי בנושא בקרי מבנה מתארים כיצד בקרה מתקדמת מאפשרת אופטימיזציה של צריכת האנרגיה במבנים מסחריים וציבוריים. חשוב לתכנן את חלוקת אזורי הבקרה בהתאמה לחלוקה הארכיטקטונית, אחרת מתקבלת מערכת שמכבה אור לעובד שנשאר לבד בקצה הקומה.

תאורת חירום ושילוט מואר במבני ציבור לפי תקנות בטיחות

תאורת חירום היא המערכת היחידה במתקן שנדרשת לתפקד בדיוק ברגע שבו כל השאר הפסיק לעבוד. הדרישות בישראל נגזרות מהתקנים הישראליים הרלוונטיים ומהוראות רשות הכבאות וההצלה, והן מגדירות פריסת גופי תאורת חירום לאורך נתיבי המילוט, בחדרי מדרגות, במבואות מעליות ובחדרי מערכות, לצד שילוט הכוונה ויציאה מואר וגלוי מכל נקודה בנתיב.

במבנה ציבור גדול עומדת החלטה הנדסית בין גופי תאורה בעלי מצבר עצמאי לבין מערכת עם מצבר מרכזי. גופים עצמאיים זולים יותר בהתקנה ואינם תלויים בקו הזנה יחיד, אך מייצרים עומס תחזוקה כבד של החלפת מצברים ובדיקות פרטניות. מערכת מרכזית מאפשרת ניטור ובדיקה אוטומטית מרוכזת ואורך חיים ארוך יותר למצברים, אך מחייבת חדר ייעודי, כבילה עמידת אש ותכנון קפדני של תוואי ההזנה. במתקנים שבהם רישוי מותנה באישור כבאות מפורט, יכולת התיעוד והבדיקה של המערכת המרכזית מהווה יתרון משמעותי מול הרשויות.

תכנון תשתיות תקשורת ומערכות מתח נמוך מאוד במבנים מודרניים

תשתיות תקשורת אינן מערכת נלווית לחשמל, הן חלק בלתי נפרד מהתשתית ההנדסית של המבנה ויש לתכנן אותן במשולב מהשלב הראשון. בתכנון חשמל למשרדים ובמבנה ציבור כאחד, פיר תקשורת שתוכנן בדיעבד בין שתי מערכות אחרות מייצר תוואי מפותל, אורכי כבל חורגים ובעיות תחזוקה קבועות.

עקרון ההפרדה הפיזית בין כבלי כוח לכבלי תקשורת נובע משיקולי תאימות אלקטרומגנטית. הקבלה בין מוליכי כוח לזוגות תקשורת מייצרת הפרעות ורעשים שפוגעים בביצועי הרשת, ולכן נדרש מרווח מינימלי בין התוואים, חצייה בזווית ישרה כאשר אין ברירה, ושימוש בתעלות מופרדות או במחיצות מתכתיות. תכנון מעברי כבלים, שרוולים, סולמות כבילה ופירים ייעודיים חייב להיעשות מול המהנדס הקונסטרוקטור ולהיות מסומן בתכניות הביצוע. מסמכי NIST בנושא ארכיטקטורת רשת מאובטחת מדגישים שהגנה פיזית על ערוצי התקשורת ותכנון ניתוב נכון הם חלק מהתשתית ולא נושא תוכנתי בלבד.

תכנון חדר שרתים ותקשורת: דגשי חשמל, קירור ורציפות

חדר שרתים ראשי או משני דורש הזנה כפולה משני מקורות בלתי תלויים, פסי שקעים מנוהלים בארונות המאפשרים ניטור צריכה וכיבוי מרחוק, הארקה פונקציונלית ייעודית לתקשורת המחוברת למערך ההארקות הכללי בנקודה אחת, ותיאום הזנות למזגני דיוק. שגיאה חוזרת היא תכנון הזנה לשרתים ללא תכנון מקביל להזנת הקירור, מה שמייצר חדר שבו השרתים ממשיכים לפעול בהפסקת חשמל אך הטמפרטורה עולה עד לכיבוי חירום תוך דקות.

שלבי הרישוי, התיאומים ובדיקות החשמל לקבלת טופס 4 ואכלוס

תהליך הרישוי מתנהל בשלושה מסלולים מקבילים שיש לנהל במקביל ולא בטור. מול חברת החשמל נדרשת הגשת תכניות, תיאום הזנות, בקשה להגדלת חיבור או להקמת תחנת השנאה במבנים גדולים, והתאמת חדר החיבור לדרישות. מול שירותי הכבאות וההצלה נדרש אישור למערכות הבטיחות, לתאורת החירום ולפיקוד. מול מהנדס העיר וגורמי הרישוי העירוניים נדרשת התאמה להיתר הבנייה ולתנאיו.

בשלב שלפני חיבור למתח מתבצעת הבדיקה בשטח, והיא כוללת מדידת התנגדות בידוד, בדיקת רציפות הארקה ורציפות מוליכי הגנה, בדיקת פעולת מפסקי מגן בזרם ובזמן, מדידת התנגדות לולאת התקלה ובדיקת התאמת ההגנות לחתכי המוליכים בפועל. השלב המכריע טרם קבלת אישורי אכלוס כולל ביצוע בדיקת מתקני חשמל יסודית על פי דרישות החוק, על ידי בודק מוסמך בעל סיווג המתאים לגודל החיבור. במבנה ציבור ובתכנון חשמל למשרדים בהיקף גדול, נדרש בודק מוסמך סוג 03 לחיבורים בהספק גבוה.

אינטגרציה ומשטרי הפעלה במבנים מורכבים

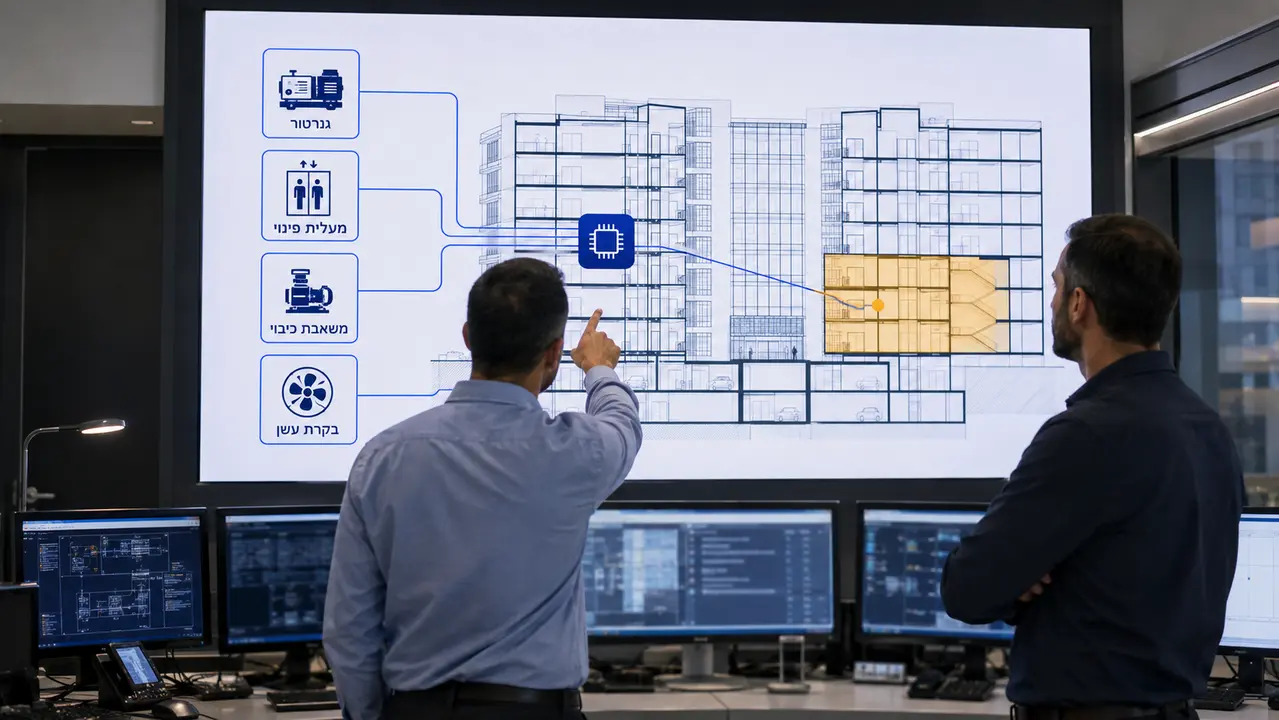

מתקן שכל מערכת בו תקינה בנפרד אינו בהכרח מתקן תקין. בדיקות אינטגרציה בוחנות את התנהגות המערכות כמכלול בתרחיש חירום, ובכללן פיקוד הגנרטור, מערכות שחרור עשן, שחרור דלתות מילוט, מערכות כיבוי אש, החזרת מעליות לקומת פינוי ותגובת מערכת בקרת המבנה. בפועל, זהו השלב שבו מתגלים רוב הליקויים המשמעותיים.

תרחישי הכשל שיש לבדוק כוללים הפסקת רשת מלאה, כשל בהתנעת גנרטור, אזעקת אש באגף בודד, וכשל תקשורת בין מערכת הגילוי למערכת הבקרה. עמידה בדרישות הרשויות מחייבת עריכת בדיקות אינטגרציה ומשטר הפעלות המוודאות תגובה אוטומטית ומסונכרנת של כלל המערכות, בתיעוד מלא שניתן להציג בפני גורמי הרישוי. ניסיון וידע בתחום הזה לא קונים בכסף, הם נצברים לאורך שנים של עבודה בשטח מול מערכות אמיתיות שנכשלו.

טעויות נפוצות בתכנון חשמל לפרויקטים מסחריים וציבוריים וכיצד להימנע מהן

מתוך עבודת פיקוח, בדיקה וחקר כשלים במערכות חשמל בפרויקטים רבים, ארבעה כשלים חוזרים על עצמם בעקביות. הראשון הוא חוסר תיאום בין תכניות החשמל לתכניות המיזוג והאינסטלציה, שמתגלה כהתנגשות תוואי באתר ומייצר פתרונות אלתור. השני הוא אי התאמה בין נפח הלוחות שתוכנן לבין הדרישות בפועל, כשלוח שתוכנן ללא מקום רזרבי מקבל בשטח תוספות שנדחסות בו ומייצרות חימום יתר. השלישי הוא תכנון לא מספק של הארקת יסוד והארקות הגנה, במיוחד למערכות מחשוב רגישות, שמתבטא לימים בהפרעות ובנזק לציוד.

הכשל הרביעי, והשקוף מכולם, הוא התעלמות מאיכות החשמל ומהרמוניות. במבנה שבו עומסי חשמל מורכבים בעיקר מספקי כוח מיתוגיים, ממירי תדר ומאורה מבוססת LED, זרמי ההרמוניות מצטברים במוליך האפס וגורמים להתחממותו מעבר לצפוי. בתכנון חשמל למשרדים צפוף במיוחד יש להתייחס לכך מראש בחתך מוליך האפס ובבחירת השנאי. הפתרונות המונעים הם שימוש במידול מתקדם ובבדיקת התנגשויות, פיקוח עליון הדוק לאורך הביצוע ולא רק בסיומו, תיאום מוקדם של תשתיות תקשורת מול תוואי הכוח, ותכנון מבוסס מקדמי ביטחון ריאליים ולא אופטימיים.

תוצרי תכנון סופיים: מה חייב לכלול סט התכניות הנמסר לביצוע?

קבלן הביצוע ומנהל הפרויקט צריכים לקבל תיק שלם שאינו מותיר מקום לפרשנות. הסט המלא כולל תכניות פריסה אדריכליות לכוח, לתאורה, לתקשורת ולמערכות מיוחדות, בקנה מידה קריא ועם מקרא אחיד. לצידן נדרשים תרשימים חד קוויים מפורטים לכל לוח, הכוללים ציון דגמי מפסקים, כושר ניתוק, ערכי כיול הגנות, חתכי מוליכים וסימון מעגלים.

בנוסף נדרשים כתב כמויות ומפרט טכני מפורט המאפשרים תמחור מדויק והשוואת הצעות, תכניות הגשה לרשויות ולחברת החשמל לצורכי רישוי, תכנית מערך הארקות מלאה הכוללת הארקת יסוד, פסי השוואת פוטנציאלים והארקות ייעודיות, ומסמך משטרי הפעלה המגדיר את התנהגות המערכות בתרחישי חירום. בתכנון חשמל למשרדים ובמבנה ציבור כאחד, תיק תכנון חלקי מתורגם ישירות לתביעות, לעיכובים ולוויכוחים על אחריות בשלב המסירה.

שאלות נפוצות

מתי נדרש להקים חדר שנאים ייעודי בפרויקט?

ההחלטה נגזרת מגודל החיבור המוזמן, מדרישות חברת החשמל באזור ומאופי עומסי חשמל במתקן. כאשר ההספק הנדרש חורג מגבולות החיבור במתח נמוך שחברת החשמל מוכנה לספק בנקודה, נדרשת תחנת השנאה בתחומי המגרש, על כל המשמעויות התכנוניות של הקצאת שטח, גישה לרכב תחזוקה ואוורור.

כמה נקודות רשת וחשמל מומלץ להקצות לחדר ישיבות מודרני?

יש להפריד בין שלוש קבוצות. שולחן הדיונים דורש בדרך כלל שקעי חשמל ונקודות רשת לכל שני מושבים, קיר התצוגה דורש הזנה ונקודות רשת ייעודיות למסך ולמערכת הווידאו קונפרנס, והתקרה דורשת נקודה למצלמה או למקרן. תכנון של תשתיות תקשורת בחדרי ישיבות בדיעבד הוא מהמקרים היקרים ביותר לתיקון.

מי מוסמך על פי חוק לתכנן לוחות ומתקני חשמל במבנה ציבור?

מהנדס חשמל בעל רישיון מתאים לפי חוק החשמל ותקנותיו, בהתאם לגודל המתקן ולמתח שבו הוא פועל. במתקנים גדולים ובמתח גבוה נדרשת רמת הסמכה גבוהה יותר, וכן בודק מוסמך בסיווג המתאים לצורך הבדיקה לפני חיבור למתח. ידע זה כוח, וכשמדובר בחיי אדם הוא גם חובה חוקית.

מה ההבדל בלוחות הזמנים בין תכנון משרד בבניין קיים לבין תכנון מבנה ציבור חדש?

בהתאמת פנים במבנה קיים, החיבור הראשי, הפיר והלוח הראשי כבר קיימים, ולכן שלב הרישוי מתמקד באישור השינויים ובבדיקת התאמת התשתית הקיימת לעומסים החדשים. במבנה חדש נדרש תהליך מלא מול חברת החשמל, כולל הזמנת חיבור, הקמת חדר חיבור או תחנת השנאה ותיאום עם הרשויות, מה שמאריך את הלוח בחודשים רבים ומחייב התחלה מוקדמת ככל האפשר.

תכנון חשמל טוב אינו נמדד ביום המסירה אלא בעשור שאחריו, כשהמתקן מתמודד עם תוספות עומסים, שינויי חלוקה ואירועי חירום שלא נצפו מראש. הצירוף של הנדסת חשמל, בדיקת מתקנים מוסמכת וחקירת דליקות ושריפות תחת קורת גג אחת מאפשר לתכנן מתוך הבנה של מה שנכשל בפועל בשטח, ולא רק של מה שכתוב בתקן. ניסיון של כארבעה עשורים, לרבות שנים בחברת החשמל, מדעים מדויקים ומתודות חקירה הנדסיות, הם הבסיס לחוות דעת ולתכנון שעומדים במבחן.

אם אתם עומדים לפני פרויקט משרדים או מבנה ציבור, השלב הנכון להיכנס לתמונה הוא לפני השרטוט הראשון ולא אחרי הסתירה הראשונה בשטח.
