תכנון חשמל למפעלים ומתקנים תעשייתיים

מפעל תעשייתי ממוצע בישראל מפסיד בין אלפים לעשרות אלפי שקלים על כל שעת השבתה בלתי מתוכננת של קו ייצור. כאשר ההשבתה נגרמת מנפילת מפסק ראשי בעקבות קצר במנוע בודד בקצה האולם, מדובר כמעט תמיד בכשל תכנוני ולא בכשל ציוד. תיאום הגנות שלא נעשה, חישוב עומסים שנשען על הערכה גסה, או לוח חשמל שנבחר לפי מחיר ולא לפי תנאי הסביבה.

המאמר הזה נכתב מנקודת מבט שאינה מקובלת ברוב החומר הקיים בנושא. לא מנקודת המבט של המתכנן בלבד, אלא גם מנקודת המבט של מי שמגיע למתקן אחרי שהתקלה כבר קרתה, פותח את הלוח, מודד, מצלם ומנתח מדוע הכשל התרחש. ארבעה עשורים של הנדסת חשמל, בדיקת מתקנים וחקר כשלים מלמדים שרוב השריפות והתקלות החמורות במתקנים תעשייתיים נולדו על שולחן השרטוט, לא במפעל.

בשורות הבאות תמצאו את המתודולוגיה ההנדסית המלאה של תכנון חשמל למתקן תעשייתי, משלב אפיון הצרכים ועד בדיקות הקבלה, כולל הטעויות שחוזרות על עצמן בשטח ואת המחיר שהן גובות.

זמן קריאה: 12 דקות

תוכן העניינים

• מהו תכנון חשמל למפעלים ומתקנים תעשייתיים?
• למי מיועד שירות תכנון חשמל למפעל ומתי נדרש ליווי הנדסי מלא?
• כיצד מבצעים אפיון צרכים הנדסי לפני תכנון זרם חזק במתקן?
• איך מחשבים עומסים במפעל ואילו טעויות עלולות לייקר את הפרויקט?
• מה כוללות תשתיות חשמל וזרם חזק במתקנים תעשייתיים?
• איך מתכננים לוחות תעשייתיים לעבודה רציפה בסביבה תובענית?
• מהי סלקטיביות ותיאום הגנות ולמה היא קריטית למניעת השבתת ייצור?
• כיצד חישוב זרמי קצר משפיע על בחירת הציוד וכושר הניתוק?
• איך מתכננים נתיבי כבילה ותשתיות חשמל לצמצום תקלות ועלויות?
• כיצד מגדירים רזרבות קיבולת והיערכות להרחבה עתידית?
• איך מתכננים אמינות אספקה, שרידות ומערכות גיבוי במפעל?
• כיצד תכנון הנדסי מדויק משפר את איכות החשמל ומפחית עלויות אנרגיה?
• אילו תוצרים הנדסיים כולל סט תוכניות חשמל מלא לביצוע?
• כמה זמן אורך תהליך תכנון חשמל למתקן תעשייתי ומה משפיע על לוחות הזמנים?
• אילו בדיקות קבלה ואינטגרציה נדרשות לפני חיבור והפעלה?
• סיכום ושלבים מעשיים לפתיחת פרויקט תכנון הנדסי

מהו תכנון חשמל למפעלים ומתקנים תעשייתיים?

תכנון חשמל למפעלים ומתקנים תעשייתיים הוא תהליך הנדסי מקיף הקובע את אופי חיבור החשמל מרשת החלוקה, את מערכות ההזנה וההשנאה, את פריסת לוחות החלוקה, את מערך הגנות החשמל ואת רשת התשתיות הפיזיות המבטיחה רציפות תפקודית ובטיחות מרבית לאורך חיי המתקן.

ההבדל בין תכנון חשמל למפעל לבין תכנון מבנה משרדים או מרכז מסחרי אינו הבדל של גודל בלבד. במבנה משרדי פרופיל הצריכה יציב יחסית, נשלט על ידי מיזוג אוויר ותאורה, ומשתנה באופן צפוי לאורך היממה. במתקן תעשייתי מדובר בעולם אחר לחלוטין. מנועים כבדים מושכים זרמי התנעה הגבוהים פי שישה עד שמונה מהזרם הנקוב, ממירי תדר מזריקים הרמוניות לרשת, מדחסים ומכבשים יוצרים שינויים דינמיים חדים בפרופיל הצריכה, וקווי ייצור רבים פועלים ברציפות של עשרים וארבע שעות ביממה ללא חלון תחזוקה נוח.

מכאן שתכנון זרם חזק בסביבה תעשייתית מחייב התייחסות לעומסים לא כאל מספר סטטי אלא כאל התנהגות דינמית לאורך זמן. המהנדס המתכנן נדרש לבנות ארכיטקטורה חשמלית הכוללת יתירות במקומות הנכונים, גמישות הנדסית המאפשרת שינוי מערך הייצור בעתיד, ויכולת התרחבות מבלי לפרק את מה שכבר הוקם. עבור מנהל תפעול או מנהל אחזקה, זו לא סוגיה תיאורטית. זו ההבדל בין מפעל שממשיך לייצר בזמן טיפול נקודתי לבין מפעל שעומד שעות בגלל תקלה בציוד היקפי.

למי מיועד שירות תכנון חשמל למפעל ומתי נדרש ליווי הנדסי מלא?

הפנייה למשרד תכנון הנדסי מגיעה בדרך כלל משלושה סוגי לקוחות. מנהלי מפעלים וסמנכ"לי תפעול שמזהים מגבלה תשתיתית שחוסמת גידול, מנהלי אחזקה שסובלים מתקלות חוזרות ומבינים שהבעיה אינה נקודתית, ומנהלי פרויקטים ויזמים תעשייתיים המקימים מתקן חדש ונדרשים לתיק תכנון מלא לצורך מכרז קבלנים.

התרחישים המחייבים תכנון חשמל למפעל מקיף ברורים למדי מהשטח. הקמת מפעל חדש או מרכז לוגיסטי תעשייתי מאפס היא המקרה המובהק. אליו מצטרפים שדרוג קו ייצור קיים או הוספת מכונות כבדות כגון מדחסים, תנורי חימום תעשייתיים, מערכות שאיבה או צ'ילרים למים מקוררים. תרחיש שכיח נוסף הוא הגדלת חיבור החשמל מול חברת החשמל בעקבות חריגה חוזרת מגבולות הצריכה החוזית, תהליך שמחייב חישובי עומסים מבוססים ולא הערכה.

שינוי מערך העבודה הוא טריגר שמנהלים רבים מפספסים. מעבר ממשמרת בודדת לעבודה בשלוש משמרות מכפיל את זמן החשיפה של הציוד לעומס תרמי, מבטל חלונות התקררות טבעיים של לוחות וכבלים, ומשנה מהותית את חישובי מקדמי התיקון. מתקן שתוכנן לעבודה יומית ועבר לעבודה רציפה ללא בחינה הנדסית מחודשת הוא מועמד קבוע להתחממות חיבורים ולכשל בידוד.

תקלות חוזרות, לוחות שמתחממים, נפילות מתח בהתנעת ציוד כבד ופגיעה בתפוקה הם סימנים מובהקים לכך שתכנון זרם חזק הקיים אינו תואם את המציאות התפעולית. ההסתמכות על קבלן מבצע בלבד, ללא תכנון הנדסי עצמאי ואובייקטיבי, יוצרת ניגוד עניינים מובנה. הקבלן מתמחר את מה שהוא יודע לבצע, ולא בהכרח את מה שהמתקן צריך. תיק תכנון עצמאי מציב אמת מידה טכנית ברורה שכל קבלן נדרש לעמוד בה.

כיצד מבצעים אפיון צרכים הנדסי לפני תכנון זרם חזק במתקן?

שלב האפיון הוא השלב שבו נקבעת איכות התכנון כולו. תכנון זרם חזק שנשען על נתונים חלקיים יניב מתקן שיעבוד, אבל לא מתקן שיעבוד נכון. התהליך מתחיל בניתוח תהליכי הייצור עצמם ותרגומם לדרישות חשמליות. אילו מכונות פועלות בו זמנית, מהו מחזור העבודה של כל אחת מהן, אילו תהליכים אסור להפסיק באמצע, ואילו עומסים מופעלים רק בשעות מסוימות.

מכאן נבנה פרופיל צריכה המבדיל בין עומס שיא לעומס ממוצע, ומזהה במפורש ציוד בעל זרמי התנעה גבוהים. מנוע בהתנעה ישירה, צ'ילר גדול או מדחס בורגי יוצרים אירוע חשמלי קצר אך אלים, שמשפיע על מפל המתח בכל המתקן ולעיתים גם על שכנים ברשת. ניתוח נכון של עומסים אלה משפיע ישירות על בחירת שיטת ההתנעה, על חתכי המוליכים ועל תכנון תשתיות חשמל ההזנה.

אפיון תעשייתי איכותי אינו נעשה בבועה. הוא מחייב תיאום בין דיסציפלינרי עם יועץ מיזוג האוויר בכל הנוגע לעומסי HVAC ולחדרי מכונות, עם יועץ האינסטלציה בסוגיית משאבות ומערכות מים, עם מתכנני מערכות המכונה והאוטומציה בכל הקשור ללוחות פיקוד וממשקי בקרה, ועם יועץ הבטיחות והאש בכל הנוגע למערכות גילוי, כיבוי וניתוקי חירום.

אילו נתונים טכניים ותפעוליים חובה לאסוף מהמתקן?

רשימת נתוני החובה כוללת הספקים נקובים של כל מכונה ביחידות kW או kVA, מקדמי הספק של כל צרכן משמעותי, זרמי התנעה ושיטת ההתנעה בפועל, כלומר האם מדובר בהתנעה ישירה, במתנע רך או בממיר תדר. לכל שיטה יש חתימת זרם שונה לחלוטין והשלכה שונה על התכנון.

בנוסף נדרש אפיון שעות הפעילות, הגדרת חלונות ההשבתה המותרים לצורכי תחזוקה, ותרחישי עבודה במצב חירום או במצב תפוקה חלקית. לבסוף נאספות תוכניות ההעמדה של המכונות, דרישות מיקום הלוחות ונקודות חיבורי ההזנה. תוכנית העמדה מדויקת חוסכת בהמשך עשרות מטרים של כבילה מיותרת ומונעת מפלי מתח מיותרים.

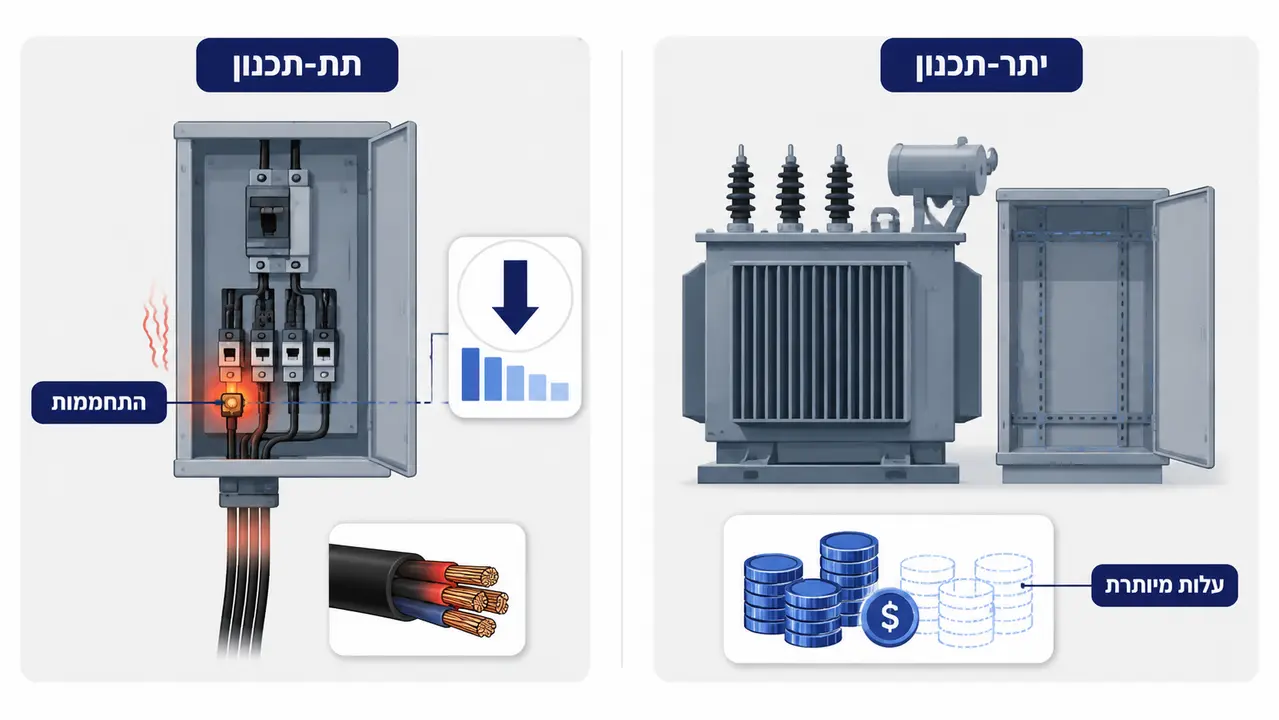

איך מחשבים עומסים במפעל ואילו טעויות עלולות לייקר את הפרויקט?

חישוב עומסים תעשייתי מתחיל בסכימת העומס המותקן, כלומר סך ההספקים הנקובים של כל הציוד במתקן. זהו מספר תיאורטי שכמעט לעולם אינו מתממש בפועל, משום שלא כל הציוד פועל בו זמנית ולא כל צרכן עובד בהספקו המלא. מכאן עוברים לעומס המתוכנן באמצעות מקדמי בו זמניות ומקדמי ביקוש, המבוססים על ניתוח תהליכי הייצור בפועל ועל ניסיון הנדסי מצטבר במתקנים דומים.

כאן בדיוק נמצאת נקודת הכשל הנפוצה ביותר בתכנון חשמל למפעל. מקדם שנבחר בשרירותיות, בלי הבנה של אופי הייצור, גורר שרשרת החלטות שגויות לאורך כל התכנון.

בתחום זרם חזק תעשייתי, מנועים מהווים לרוב את הנתח הגדול ביותר בצריכת האנרגיה. מסמך המקור של משרד האנרגיה האמריקאי בנושא שיפור ביצועי מערכות מנוע והנעה בתעשייה מפרט מתודולוגיות לאפיון עומסי מנועים ולהתאמת הספק המנוע לעומס בפועל, נושא שמשפיע ישירות הן על חישוב העומסים והן על עלות האנרגיה השוטפת.

מה כוללות תשתיות חשמל וזרם חזק במתקנים תעשייתיים?

המונח תשתיות חשמל במתקן תעשייתי מקיף שכבות מרובות, שכל אחת מהן דורשת החלטה הנדסית נפרדת. בראש ההיררכיה עומדת תחנת הטרנספורמציה והחיבור לרשת, הכוללת תכנון חדר שנאים בעל אוורור ופינוי חום מתאימים, תאי מתח גבוה בהתאם לדרישות חברת החשמל, מפסקים ראשיים ומערך מדידה.

מתחת לכך נפרס מערך חלוקת האנרגיה. פסי צבירה במקומות שבהם נדרשת צפיפות הספק גבוהה וגמישות בהוספת נקודות ניקוז, כבלי כוח ראשיים בתוואים מוגנים, שוחות מעבר בתוואי חוץ ותעלות כבילה תעשייתיות בדמות סולמות כבלים ותעלות רשת. בחירה בין פס צבירה לכבילה קונבנציונלית אינה שאלת מחיר בלבד אלא שאלה של גמישות עתידית, פיזור חום ותחזוקתיות.

מערכות ההארקה וההגנה מפני ברקים הן שכבה שנוטים להקל בה ראש, ובחקר כשלים היא צפה ועולה שוב ושוב. תכנון הארקת יסוד בשלב יציקת הרצפה, אלקטרודות הארקה משלימות, השוואת פוטנציאלים בין כל המסות המתכתיות במבנה ורשת קולטי ברקים המותאמת לגובה ולשטח המבנה התעשייתי. במפעל שבו קיימים מבני פלדה גדולים, מיכלים ומערכות שינוע מתכתיות, השוואת פוטנציאלים לקויה היא מתכון להתחשמלות ולניצוצות באזורים רגישים.

שכבה נוספת היא תאורת פנים, חוץ וחירום תעשייתית, המותאמת לרמות התאורה הנדרשות בתקן לפי סוג העבודה, לתנאי הסביבה במקום, ולדרישות מסלולי מילוט ותאורת חירום בעת הפסקת אספקה.

איך מתכננים לוחות תעשייתיים לעבודה רציפה בסביבה תובענית?

לוח חשמל שנבנה לפי מפרט משרדי ומותקן באולם ייצור עם אבק, חום ורעידות ייכשל. זו אינה תחזית אלא תצפית חוזרת בשטח. תכנון לוחות תעשייתיים מתחיל בהגדרת תנאי הסביבה בפועל ובבחירת דרגת הגנה IP ועמידות מכנית IK תואמות. אבק מתכתי, אדי חומצה, שטיפות מים בלחץ באזורי מזון, קורוזיה באזורי חוף וטמפרטורות סביבה גבוהות ליד תנורים הם משתנים שקובעים את מבנה הלוח ולא את מחירו בלבד.

ניהול תרמי בתוך הלוח הוא נושא שראוי לתשומת לב נפרדת. כל רכיב מפזר חום, וסכימת ההספקים המפוזרים בתוך תא סגור קובעת את עליית הטמפרטורה הפנימית. חישוב פיזור חום מסודר קובע האם די באוורור טבעי, האם נדרש אוורור מאולץ עם מסננים, או שיש להתקין מחלף חום או מזגן ייעודי ללוח. ממירי תדר וספקי כוח ממותגים הם מקורות חום משמעותיים, ורכיבים אלקטרוניים מאבדים אמינות באופן חד ככל שהטמפרטורה עולה מעל הטווח המומלץ.

התכנון הפנימי כולל גם הגדרת רמת ההפרדה בין תאי הלוח. חלוקה לתאים נפרדים למוליכי צבירה, למפסקים ולחיבורי יציאה מגבילה את התפשטות קשת חשמלית ומאפשרת לאיש אחזקה לעבוד על מעגל אחד בעוד השאר תחת מתח. במתקן הפועל ברציפות, זו אינה נוחות אלא תנאי לביצוע תחזוקה בכלל. עקרונות בטיחות העבודה החשמלית מפורטים בהרחבה בדרישות רגולציית הבטיחות החשמלית של OSHA, המדגישות את הקשר בין תצורת המתקן לבין יכולת העבודה הבטוחה בו.

כיצד בוחרים בין לוח חלוקה ראשי מרוכז לבין פיזור לוחות משניים?

השיקול הראשון הוא מרחק ומפל מתח. הזנת מנוע גדול מלוח ראשי המרוחק מאה וחמישים מטר מחייבת חתך מוליך גדול משמעותית מזה הנדרש מלוח משני הממוקם עשרים מטר ממנו. הצבת לוחות משניים סמוך למרכזי כובד של עומסים, כגון לוח ייעודי לקו אריזה, לחדר קירור או לאזור מדחסים, מקטינה את עלות הכבילה ומשפרת את יציבות המתח בנקודת הצריכה.

השיקול השני הוא שרידות וגמישות תפעולית. פיזור לוחות מאפשר השבתה מקומית של אזור אחד לצורך תחזוקה או הרחבה בלי לגעת בשאר המפעל, ומשפר את יכולת השגת סלקטיביות בין דרגות ההגנה. מנגד, ריכוז מפחית את מספר נקודות התחזוקה ומקל על ניטור מרכזי. ההכרעה נעשית לפי גודל המתקן, פרישת הייצור ודרישות הרציפות.

מהי סלקטיביות ותיאום הגנות ולמה היא קריטית למניעת השבתת ייצור?

תרחיש מהשטח. במפעל מזון קצר בכבל הזנה של משאבה קטנה גרם לנפילת המפסק הראשי בלוח החלוקה הכללי. שלוש שעות של השבתה, אובדן אצווה שלמה של חומר גלם בתהליך פסטור, ועשרות עובדים מובטלים. סיבת הכשל אינה המשאבה. סיבת הכשל היא היעדר תיאום הגנות.

סלקטיביות היא מצב שבו בעת תקלת קצר או עומס יתר, רק אמצעי ההגנה הקרוב ביותר לנקודת התקלה מנתק את המעגל, בעוד שאר המתקן ממשיך לפעול. השגת סלקטיביות אינה מקרית. היא נובעת מתיאום מכוון של עקומות ההגנה של כל המפסקים בשרשרת, מהמפסק הראשי ועד למפסק המשנה בקצה.

תכנון לוחות תעשייתיים ללא תיאום עקומות הגנה הוא אחד הליקויים היקרים ביותר בעולם הזרם חזק. העלות אינה נמדדת בציוד אלא בשעות ייצור אבודות, בחומר גלם שנפסל ובאמון לקוחות שנפגע. תיאום הגנות מסודר, המגובה בחישובים ובטבלאות יצרן, הוא רכיב חובה בכל תכנון חשמל למפעל ראוי לשמו.

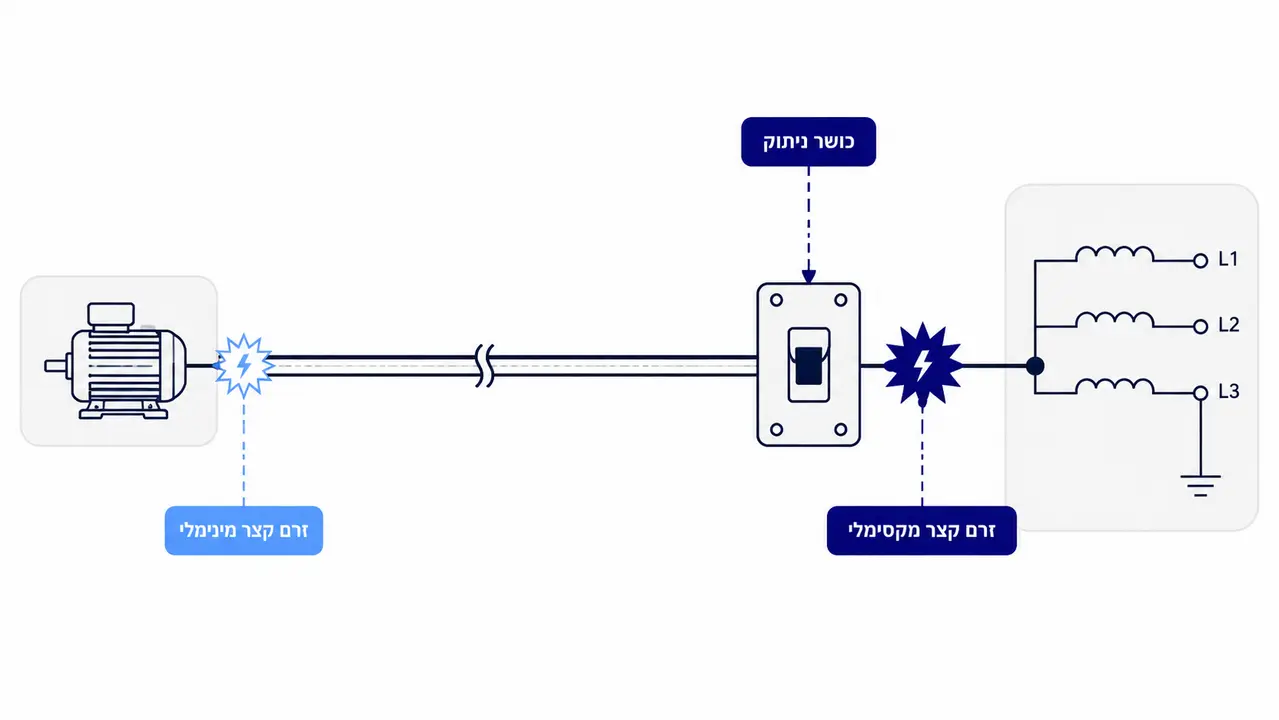

כיצד חישוב זרמי קצר משפיע על בחירת הציוד וכושר הניתוק?

חישוב זרמי קצר הוא שני חישובים נפרדים המשרתים שתי מטרות הפוכות. זרם הקצר המקסימלי בנקודת ההתקנה קובע את כושר הניתוק הנדרש מהמפסק, המסומן בערכי Icu ו Ics, ואת עמידות פסי הצבירה בכוחות אלקטרודינמיים ותרמיים בעת הקצר. פס צבירה שאינו מחוזק כראוי יכול להתעוות פיזית תוך מילישניות בודדות תחת זרם קצר של עשרות קילואמפר.

זרם הקצר המינימלי משרת מטרה הפוכה. הוא מוודא שגם קצר בקצה הרחוק ביותר של קו ארוך, בעל התנגדות לולאה גבוהה, ייצור זרם מספיק כדי שאמצעי ההגנה יזהה אותו וינתק בזמן ההתקני הנדרש. כשל בבדיקה זו הוא אחד המקורות השכיחים להתחשמלות ולהתלקחות, משום שהמעגל ממשיך להזרים זרם קצר חלקי לאורך זמן והופך את נקודת הכשל למקור חום מתמשך.

בחירת ציוד בעל כושר ניתוק נמוך מהזרם הצפוי אינה חיסכון אלא סיכון חיים. בחקירת אירועים במתקני זרם חזק נראים לא פעם לוחות שהתפוצצו בפועל, עם עיוות מעטפת, התכת מוליכים והתפתחות קשת חשמלית. במקרים אלה הבדיקה ההנדסית מגלה כמעט תמיד פער בין זרם הקצר בפועל בנקודה לבין נתוני הציוד שהותקן. אלה נתונים שחייבים להופיע בכתב בתיק התשתיות חשמל, ולהיבדק מחדש בכל שינוי בהזנה או בהחלפת שנאי, משום שכל שינוי בעכבת המקור משנה את התמונה כולה. בבחירת לוחות תעשייתיים אין מקום לפשרות בסעיף הזה.

איך מתכננים נתיבי כבילה ותשתיות חשמל לצמצום תקלות ועלויות?

תוואי הכבילה במפעל נראה לרבים כנושא טכני שולי, ובפועל הוא מקור מרכזי לתקלות שקשה לאתר. הכלל הראשון הוא הפרדה פיזית בין כבלי כוח של זרם חזק לבין כבלי פיקוד, בקרה ותקשורת. כבל כוח המזין ממיר תדר מקרין שדה אלקטרומגנטי משמעותי, וכבל תקשורת המונח לצידו לאורך עשרות מטרים יסבול מהפרעות שיתבטאו בקריאות שגויות של חיישנים, בנפילות תקשורת אקראיות ובעצירות מכונה בלתי מוסברות. הפרדה במרחק, בתעלות נפרדות או במחיצה מתכתית מוארקת פותרת את הבעיה בשלב התכנון בעלות אפסית.

בסביבה תעשייתית נדרש גם שיקול פיזי. כבלים העוברים ליד תנורים או קווי קיטור חשופים לטמפרטורות גבוהות המורידות את כושר נשיאת הזרם שלהם. כבלים העוברים באזורי רעידות מכניות מחייבים קיבוע צפוף יותר ומעברים גמישים. ובאזורי תנועת מלגזות וציוד שינוע נדרשת הגנה מכנית ממשית, שכן פגיעה במגן כבל בגובה מטר וחצי היא אירוע שגרתי במחסן פעיל.

נקודה שנוטים לדלג עליה היא יישום מקדמי תיקון בחישוב חתכי המוליכים. חתך שנבחר לפי טבלה בסיסית, בלי התחשבות בטמפרטורת הסביבה בפועל, בצפיפות הכבלים בתעלה משותפת ובשיטת ההתקנה, יהיה קטן מהנדרש. עשרה כבלים צמודים בתעלה סגורה אינם מתנהגים כמו כבל בודד באוויר חופשי. תכנון תשתיות חשמל שאינו מיישם את המקדמים האלה מייצר מתקן שעובד בקיץ הראשון ומתחיל להיכשל בשלישי.

כיצד מגדירים רזרבות קיבולת והיערכות להרחבה עתידית?

שאלה שכל מנהל הנדסה צריך לשאול את המתכנן שלו היא כמה יעלה להוסיף מכונה נוספת בעוד שלוש שנים. אם התשובה כוללת החלפת שנאי, פירוק לוח ראשי או משיכת תוואי כבילה חדש לאורך המפעל, התכנון אינו עומד במבחן הראייה העתידית.

רזרבה נכונה מתוכננת בשלוש רמות. ברמת הלוח, השארת עשרים עד שלושים אחוז מקום פנוי בפסי ה DIN ובתאים לצורך התקנת מפסקים עתידיים, כולל קיבולת מספקת בפסי הצבירה הפנימיים. ברמת התשתית, תכנון סולמות כבלים וצינורות מעבר בקיבולת גבוהה מהנדרש כיום, כך שניתן יהיה למשוך כבלים נוספים בלי לפרק תקרות או לחצוב רצפות. ברמת המקור, חישוב כושר נשיאת הזרם של פסי הצבירה הראשיים ושל השנאי בהתאם לתחזית העומסים בשלבי ההתרחבות הבאים.

ההפרש בעלות בין תעלה ברוחב שלוש מאות מילימטר לתעלה ברוחב ארבע מאות הוא זניח בעת ההקמה. ההפרש בעלות בין משיכת כבל בתעלה קיימת לבין הקמת תוואי חדש במפעל פעיל הוא סדר גודל שלם, ולעיתים קרובות כרוך גם בהשבתת ייצור. זו אחת ההחלטות שבהן תכנון חשמל למפעל חוסך כסף אמיתי, ובלבד שהמתכנן מקבל מהלקוח תמונה כנה על כיווני הפיתוח האפשריים של המתקן, גם אם הם עדיין אינם מגובשים.

איך מתכננים אמינות אספקה, שרידות ומערכות גיבוי במפעל?

ארכיטקטורת האמינות של מתקן תעשייתי נגזרת משאלה אחת. מה קורה בדקה שאחרי הפסקת האספקה מהרשת. במפעל ייצור פשוט התשובה עשויה להיות עצירה מסודרת והמתנה. במפעל כימי, במתקן מזון עם שרשרת קירור או במפעל תרופות, אותה דקה עלולה לגרום נזק שאינו הפיך.

הכלים ההנדסיים כוללים גנרטור חירום בעל הספק המותאם לעומסים החיוניים בלבד ולזרמי ההתנעה שלהם, מערכות אל פסק סטטיות או דינמיות לצרכנים שאינם סובלים ולו הפסקה של מילישניות, ולוח מיתוג אוטומטי המבצע את המעבר בין מקורות ההזנה. במתקנים קריטיים נשקלת גם הזנה כפולה משני מקורות נפרדים ברשת, תצורה המחייבת תכנון קפדני של מנעולי בטיחות חשמליים ומכניים כדי למנוע הזנה מקבילה בלתי מבוקרת. תכנון תשתיות חשמל בתצורה כזו הוא מהמורכבים בעולם הזרם חזק, והוא מחייב תיעוד מלא של כל מצבי ההפעלה האפשריים.

כיצד מסווגים עומסים קריטיים לעומת עומסים רגילים בתכנון?

הסיווג נעשה על ידי חלוקה פיזית של לוחות החשמל לפסים נפרדים. פס מוזן גנרטור נושא את העומסים החיוניים, ובהם קירור תהליכי, מערכות בקרת מבנה, תאורת חירום ומסלולי מילוט, משאבות מים, משאבות ספרינקלרים ומערכות גילוי וכיבוי אש. פס רגיל נושא את יתר העומסים ומנותק בעת הפסקת רשת, כדי שלא להעמיס על הגנרטור.

מעבר לכך נדרשת הגדרת זמני מעבר מותרים. מערכות בקרה, שרתי ניהול ייצור ובקרים תעשייתיים מחייבים אספקה רציפה לחלוטין דרך אל פסק, משום שאיפוס בקר באמצע תהליך עלול לגרום נזק מכני. מערכות אחרות יכולות להמתין את עשר עד עשרים השניות הנדרשות לעליית הגנרטור וייצובו. הגדרה מדויקת של הסיווג הזה בשלב התכנון מונעת גנרטור מנופח מצד אחד וכשל תפעולי מצד שני.

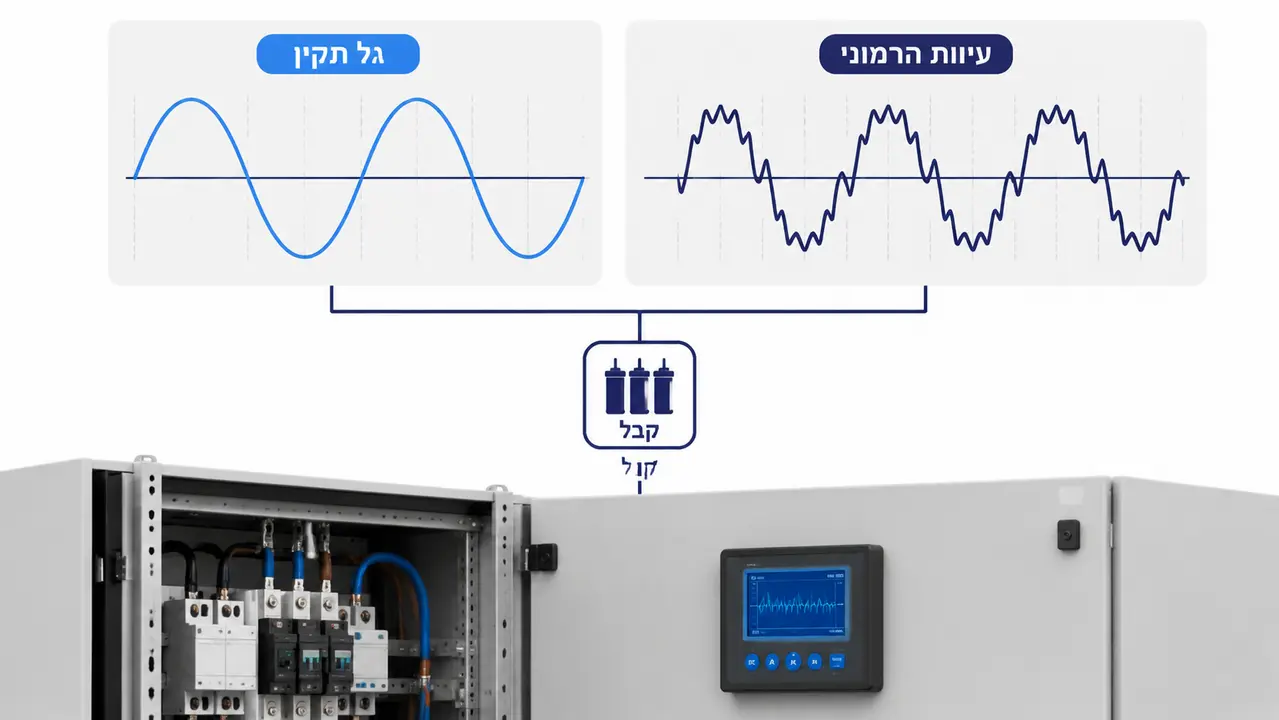

כיצד תכנון הנדסי מדויק משפר את איכות החשמל ומפחית עלויות אנרגיה?

מפעל מודרני מלא בעומסים לא לינאריים. ממירי תדר, ממירים למערכות סולאריות, ספקי כוח ממותגים, מטענים ומערכות ריתוך מזריקים לרשת זרמים הרמוניים המעוותים את גל המתח. התוצאה מורגשת בהתחממות יתר של שנאים ומוליכי אפס, ברעש מכני במנועים, בפעולות שווא של מפסקי זרם דלף ובקיצור חיי קבלים.

תכנון נכון כולל ניתוח עיוותי גל וסינון תדרים באמצעות מסננים פסיביים או אקטיביים, כדי להגן על מנועים וציוד רגיש מפני תופעות של איכות חשמל והרמוניות הפוגעות ברשת המפעלית. במקביל מתוכנן מערך קבלים לשיפור מקדם הספק, שמטרתו הכפולה היא הפחתת הזרם הריאקטיבי במערכת ומניעת קנסות מחברת החשמל. חשוב להדגיש שהתקנת קבלים ברשת עשירת הרמוניות ללא בדיקת תהודה עלולה להחמיר את המצב במקום לשפרו, ולכן שני הנושאים נבחנים יחד ולא בנפרד.

הרכיב השלישי הוא ניטור. שילוב מכשירי ניתוח איכות חשמל ומדידת אנרגיה ברמת לוחות המשנה מאפשר לראות בזמן אמת את התנהגות העומסים, לזהות חריגות לפני שהן הופכות לתקלה, ולשייך צריכת אנרגיה לקווי ייצור לצורכי תמחיר. בתכנון חשמל למפעל מתקדם, נקודות המדידה מוגדרות כבר בשלב התכנון ולא מותקנות בדיעבד. זהו אחד המקומות שבהם השקעה קטנה בתכנון זרם חזק מחזירה את עצמה תוך שנים בודדות.

אילו תוצרים הנדסיים כולל סט תוכניות חשמל מלא לביצוע?

ההבדל בין סט תוכניות עקרוני לבין סט תוכניות לביצוע הוא ההבדל בין רעיון לבין מסמך מחייב. סט לביצוע מלא מונע אי הבנות מול הקבלן, מצמצם דרישות לחריגים ולתוספות מחיר, ומאפשר השוואה אמיתית בין הצעות מכרז. כאשר תכנון חשמל למפעלים ומתקנים תעשייתיים נמסר בצורה חלקית, הפער מתמלא בהחלטות של הקבלן בשטח, ואלה כמעט תמיד נוטות לכיוון הפשוט והזול ולא לכיוון הנכון הנדסית.

סט התכנון כולל שרטוטים חד קוויים מפורטים, תוכניות העמדה ופריסה של תאורה, כוח, תעלות ונקודות הזנה, סכמות פנימיות של לוחות תעשייתיים כולל מבנה מכני ופריסת רכיבים, דפי חישוב ממוחשבים ומפרט טכני מיוחד המצורף למכרז.

צ'ק ליסט מסמכים חיוניים למסירה לקבלן ולתפעול

תיק תשתיות חשמל מלא אינו נחוץ רק לקבלן. הוא הבסיס לתחזוקה שוטפת, לאיתור תקלות מהיר בעתיד, ולכל בדיקה או חקירה הנדסית שתידרש בהמשך חיי המתקן.

כמה זמן אורך תהליך תכנון חשמל למתקן תעשייתי ומה משפיע על לוחות הזמנים?

התהליך מתחלק לארבעה שלבים בעלי אופי שונה. שלב אפיון ותכנון עקרוני, שבו נאספים הנתונים ונקבעת ארכיטקטורת המערכת. שלב תכנון מפורט לביצוע, שבו מופקים כל השרטוטים, החישובים והמפרטים. שלב מענה לשאלות הבהרה במכרז ובחינת הצעות הקבלנים. ולבסוף ליווי עליון בביצוע, הכולל ביקורי אתר, אישור דגימות ציוד ובקרה על התאמת המבוצע למתוכנן.

משך התכנון מושפע פחות מגודל המתקן ויותר מזמינות המידע. הגורם המעכב הנפוץ ביותר הוא היעדר נתונים טכניים מיצרני המכונות. כאשר מכונת ייצור נרכשת בשלב מאוחר, המתכנן נאלץ להניח הנחות שמרניות לגבי העומסים ולעדכן את התכנון בדיעבד. גורמים נוספים הם משך התיאומים מול חברת החשמל בכל הנוגע לחיבור או להגדלתו, דרישות רישוי עסק ובטיחות אש, ומורכבות מערכות הגיבוי.

הכלל המעשי פשוט. ככל שאפיון הצרכים נסגר מוקדם יותר, כך עלות השינויים נמוכה יותר. שינוי בתכנון בשלב העקרוני עולה שעות עבודה. אותו שינוי בשלב הביצוע עולה ציוד, עבודה והשבתה. תכנון חשמל למפעל מתנהל בצורה יעילה כאשר ההנהלה מקדישה זמן אמיתי לשלב האפיון, ולא רואה בו פורמליות.

אילו בדיקות קבלה ואינטגרציה נדרשות לפני חיבור והפעלה?

תכנון מצוין שבוצע בצורה בינונית מייצר מתקן בינוני. שלב בדיקות הקבלה הוא הנקודה שבה מאמתים שהמבוצע תואם את המתוכנן, ושהמתקן עומד בדרישות התקן והחוק לפני הכנסתו לשירות.

מערך הבדיקות כולל בדיקת רציפות מוליכי הארקה והשוואת פוטנציאלים בכל נקודה, מדידת התנגדות בידוד במגר לכל מעגל ולכל לוחות תעשייתיים בנפרד, בדיקת רציפות מוליכים וזיהוי חיווט, מדידת התנגדות לולאת התקלה לאימות פעולת ההגנות, וכיול מפסקים בשטח לפי מסמך תיאום ההגנות. בדיקה מסכמת חשובה במיוחד היא הפעלת הלוחות תחת עומס וביצוע סריקה תרמוגרפית לאיתור מוקדי חום וחיבורים רופפים. חיבור שהודק בכוח לא נכון בזמן ההרכבה יתגלה בתרמוגרפיה כהפרש טמפרטורה של עשרות מעלות, הרבה לפני שיהפוך למקור דליקה.

לפני הפעלת המתקן חובה לבצע בדיקת מתקני חשמל מקיפה על ידי בודק חשמל מוסמך בעל סיווג המתאים להספק המתקן, שיאשר בכתב את תקינות המערכות ואת התאמתן לחוק החשמל ולתקנותיו. במתקן תעשייתי בעל חיבור גדול, הבדיקה נדרשת מבודק חשמל מוסמך סוג 03. אין תחליף לאישור הזה, לא מבחינת בטיחות ולא מבחינת אחריות משפטית וכיסוי ביטוחי.

במתקנים מורכבים בעלי מקורות הזנה מרובים, גנרטורים, אל פסקים ולוחות מיתוג אוטומטי, חובה לערוך בדיקות משטר הפעלות ואינטגרציה המדמות נפילת רשת ומעבר למערכות חירום בזמן אמת. בדיקות אלה חושפות כשלים שאינם מתגלים בשום בדיקת רכיב בודדת, כגון מנעולי בטיחות שאינם פועלים, זמני מעבר החורגים מהמותר או עומסים שסווגו בטעות לפס הלא נכון.

סיכום ושלבים מעשיים לפתיחת פרויקט תכנון הנדסי

הערך הכלכלי של תכנון חשמל למפעלים ומתקנים תעשייתיים נמדד בשלושה מישורים. חיסכון ישיר בעלויות הקמה, בזכות מימוד נכון של חיבור, שנאים וציוד מיתוג במקום מקדמי ביטחון שרירותיים. מניעת השבתות יקרות, בזכות תיאום הגנות, ניהול תרמי ותכנון גיבוי מותאם. והבטחת בטיחות מרבית לעובדים ולרכוש, שהיא הסעיף שאינו נתון למשא ומתן.

ניסיון וידע בתחום הזה אינם נרכשים בקיצורי דרך. שילוב של הנדסת חשמל, בדיקת מתקנים בהסמכת בודק סוג 03 וחקירת כשלים ודליקות תחת קורת גג אחת מייצר תכנון שנבנה מתוך היכרות עם מה שקורה כשדברים משתבשים, ולא רק עם מה שאמור לקרות כשהכול תקין.

שלושת הצעדים הראשונים לפתיחת פרויקט הם פשוטים. ראשית, הכנת רשימת צרכנים מסודרת הכוללת את כל המכונות והמערכות עם נתוני ההספק והתנעה שלהן. שנית, איסוף תוכניות המבנה הקיימות, תוכניות העמדת מכונות ותיעוד המתקן החשמלי הקיים אם ישנו. שלישית, תיאום פגישת אפיון הנדסית באתר, שבה נבחנים תנאי הסביבה, מצב התשתיות וכיווני ההתפתחות של המפעל.

לקבלת ייעוץ ותכנון הנדסי המותאם למתקן התעשייתי שלכם, לרבות בחינת מתקן קיים, ליווי הגדלת חיבור או תכנון מלא לביצוע, אתם מוזמנים לפנות למשרד מהנדסים לייעוץ ותכנון חשמל ולתאם פגישת אפיון ראשונית.

שאלות נפוצות

מה ההבדל בין תכנון חשמל למתקן תעשייתי לבין תכנון חשמל למבנה מגורים או משרדים?

במתקן תעשייתי פרופיל הצריכה דינמי ולא יציב, עם זרמי התנעה גבוהים של מנועים, הרמוניות מציוד אלקטרוני ועבודה רציפה ללא חלון תחזוקה נוח. הדבר מחייב חישובי עומסים, תיאום הגנות וניהול תרמי שאינם נדרשים באותה רמת דיוק במבנה מגורים או משרדים.

האם אפשר להתחיל בביצוע לפני שהתכנון ההנדסי המלא הושלם?

התחלת ביצוע ללא תכנון מפורט מלא, כולל תרשימים חד קוויים, חישובי עומסים וזרמי קצר ומסמך תיאום הגנות, מעבירה החלטות הנדסיות לידי הקבלן בשטח. הפער בין תכנון עקרוני לתכנון מלא לביצוע הוא בדיוק המקום שבו נוצרים ליקויים יקרים לתיקון בדיעבד.

מי אחראי מבחינה משפטית אם מתקן שתוכנן ובוצע כראוי נכשל בכל זאת?

האחריות נבחנת בכל מקרה לגופו, בהתאם לשאלה האם הכשל נובע מסטייה מהתכנון, מליקוי ביצוע, מציוד פגום או משינוי תפעולי שלא נבחן מחדש. חקירת כשלים מסודרת, המבוססת על מדידות בשטח והשוואה לתיעוד ההנדסי המקורי, היא הדרך היחידה לקבוע זאת באופן מבוסס לצורכי תביעה, ביטוח או חוות דעת מומחה לבית משפט.

האם צריך לתכנן מחדש את מערך ההגנות בכל פעם שמוסיפים מכונה חדשה?

כל מכונה חדשה בעלת הספק משמעותי משנה את פרופיל העומסים ולעיתים את זרם הקצר בנקודת החיבור. לכן יש לבדוק מחדש את תיאום ההגנות ואת חתכי המוליכים הרלוונטיים, גם אם מדובר בהוספה נקודתית ולא בשינוי מבני. דילוג על הבדיקה הזו הוא סיבה שכיחה לאובדן סלקטיביות שמתגלה רק בעת תקלה.

כמה עולה תכנון חשמל הנדסי למפעל תעשייתי בהשוואה לעלות ההקמה הכוללת?

עלות התכנון ההנדסי מהווה נתח קטן יחסית מעלות ההקמה הכוללת, אך היקפו המדויק תלוי בגודל המתקן, במורכבות מערכות הגיבוי ובמספר לוחות המשנה. חשוב להביט על כך כהשקעה שמונעת טעויות יקרות בהרבה בשלב הביצוע, ולא כהוצאה נפרדת מהפרויקט.

מה קורה אם המתקן הקיים לא עבר מעולם תכנון הנדסי מסודר?

במקרה כזה מומלץ לבצע בדיקת מתקן קיים הכוללת מיפוי לוחות, מדידת עומסים בפועל, חישוב זרמי קצר ובדיקת תיאום הגנות. הבדיקה מזהה את הפערים העיקריים בין המצב הקיים לדרישות התקן, ומאפשרת לתעדף את התיקונים לפי רמת הסיכון בפועל.
