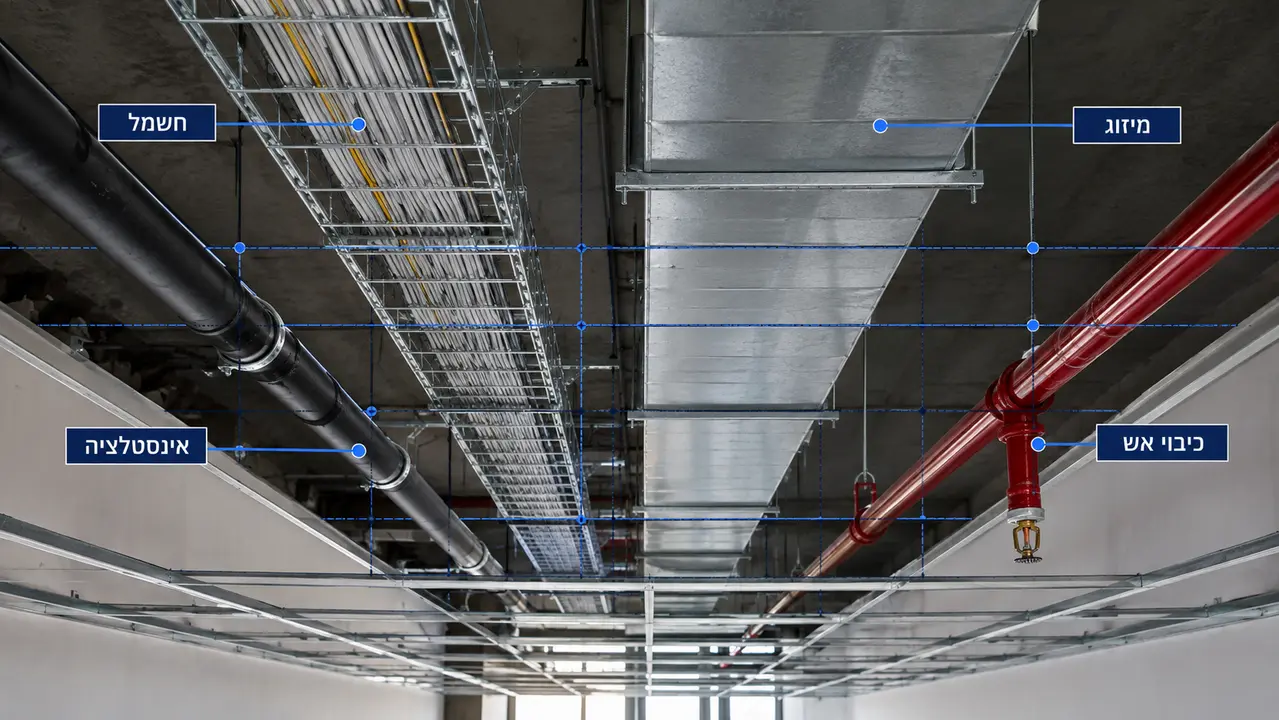

תיאום מערכות אלקטרומכניות במבנה הוא מרחב הנדסי אחד, לא ערימת שרטוטים

תיאום מערכות אלקטרומכניות במבנה הוא תהליך הנדסי של סופרפוזיציה ובקרה מרחבית, שבו כל תוואי, ציוד ואלמנט של מערכות המבנה ממופים לאותה מערכת צירים אחת, כולל ציר הגובה. המטרה חד משמעית, להבטיח שכלל המערכות מתקיימות פיזית ותפקודית באותו חלל מבני בלי התנגשויות, בלי חסימת נגישות לתחזוקה ובלי עצירות ביצוע. תהליך תיאום מערכות תקין מעביר את הפרויקט משרטוטים מבודדים של יועצים נפרדים אל מרחב הנדסי מסונכרן אחד, שממנו אפשר לבצע ללא אלתורים באתר. זהו הבסיס של תכנון MEP ראוי לשמו.

אילו מערכות נדחסות לאותה תקרת ביניים ומדוע החלל נגמר מהר

ראשי התיבות MEP מציינים Mechanical, Electrical, Plumbing, כלומר מערכות מכניות, מערכות חשמל ומערכות אינסטלציה. בפרקטיקה הישראלית התהליך רחב יותר וכולל גם כיבוי אש, מתח נמוך מאוד ובקרת מבנה.

מערכות החשמל והתאורה תופסות תוואי מגשי כבלים, תעלות רשת, לוחות חלוקה וגופי תאורה שקועים בעלי עומק התקנה משלהם. מערכות מיזוג האוויר, האוורור ופינוי העשן מביאות תעלות פח נפחיות, יחידות מפוח נחשון, מפוחי יניקה ומשתיקי קול. האינסטלציה הסניטרית מוסיפה קווי שפכים גרביטציוניים בשיפוע קבוע, קווי מים קרים וחמים וניקוז מי עיבוי. מערכות כיבוי האש מחייבות צנרת ספרינקלרים ראשית ומשנית ועמדות כיבוי, ולצדן נפרסות מערכות גילוי אש ובקרת מבנה מסוג BMS.

כל אלה מרוכזים במסדרונות, בתקרות ביניים נמוכות, בפירים אנכיים ובחדרים טכניים צפופים. דרישות התיאום של לוחות חלוקה ומסלולי כבלים ראשיים במסגרת תכנון חשמל למבנים מסחריים נגזרות מהמרחב שנותר בפועל, לא מהמרחב שהונח בתכנון הראשוני.

מה באמת מייקר פרויקט כשאין תיאום מערכות

היעדר תיאום מערכות לא מתבטא בשורה אחת בתקציב אלא בשרשרת אירועים. תחילה נעצרת עבודה בשטח עד להכרעה הנדסית, אחר כך מפרקים עבודות שכבר בוצעו ושולמו, לאחר מכן מזמינים אביזרים מיוחדים או מעברים לא סטנדרטיים בלוחות זמני אספקה דחוקים, ולבסוף נפתחים סכסוכים חוזיים בין קבלני המשנה על האחריות לעיכוב.

סנכרון מוקדם עושה את ההפך. הוא מקבע רצף עבודה ברור בין הצוותים, מאפשר לכל קבלן להיכנס לאזור עבודה נקי מהפרעות ומקצר את משך הביצוע הכולל בלי להאיץ אף פעולה בודדת. מחקרי יעילות בענף הבנייה מצביעים על כך שמידע לא מסונכרן וחוסר תיאום בין ממשקי מערכות אחראים לחלק משמעותי מתוספות העלות ומעיכובי הביצוע בפרויקטים מורכבים, כפי שעולה מניתוח העלויות של NIST בנושא כשלי אינטראופרביליות בענף מתקני ההון. ההפרש בין תיקון התנגשות על גבי מודל לבין תיקון אותה התנגשות אחרי יציקה הוא הפרש של סדרי גודל, לא של אחוזים.

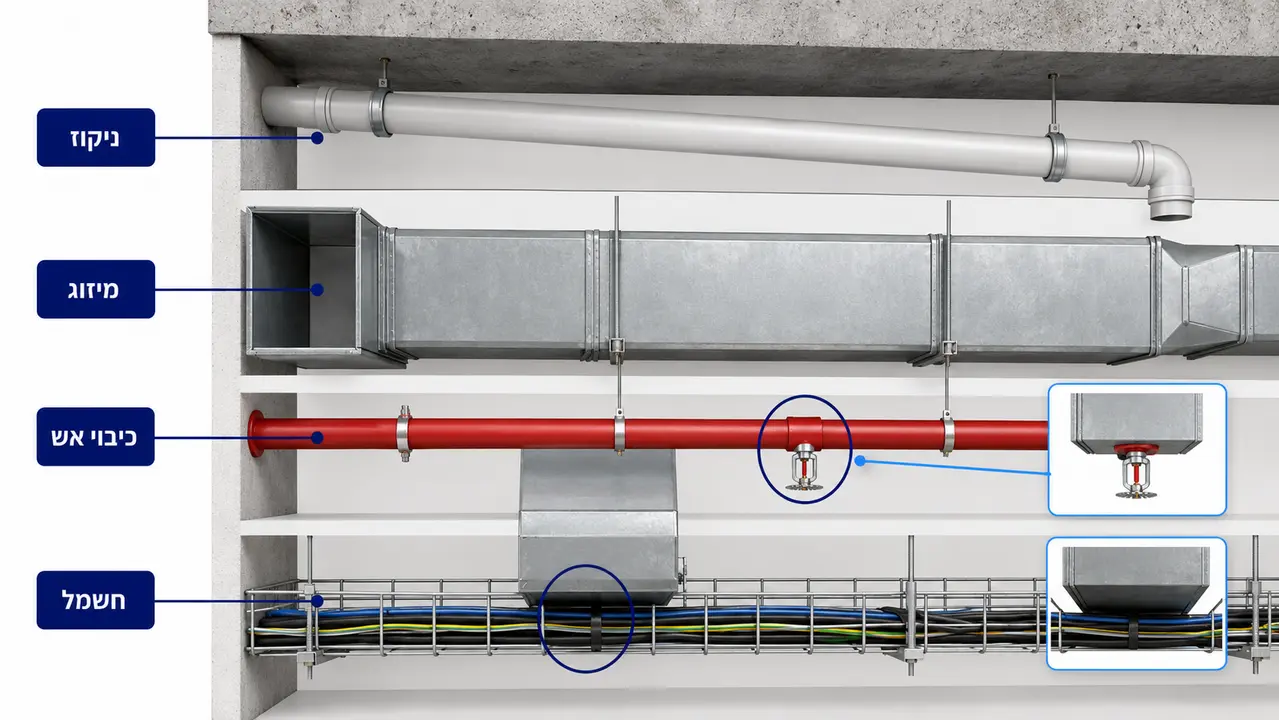

ממשקי החיכוך שחוזרים בכל אתר בין חשמל ומיזוג לאינסטלציה וכיבוי

שלושה ממשקים מייצרים את רוב אירועי החיכוך. בממשק חשמל ומיזוג, תעלות אוויר במידות גדולות חוסמות את תוואי מגשי הכבלים או מונעות גישה למפסקי שירות וללוחות ההזנה של יחידות הקירור. בממשק חשמל ואינסטלציה הכלל נוקשה, אין להעביר צנרת מים או ביוב מעל לוחות חשמל, ויש לשמור מרחקי הפרדה בין כבלי כוח לצנרת רטובה. בממשק מיזוג וכיבוי אש נוצרות הצלבות בין תעלות רחבות לראשי ספרינקלרים, והפריסה התקנית של הכיבוי מופרת בלי שאיש שם לב עד שלב הבדיקה.

מניעת התנגשויות מתחילה בקביעת היררכיית גבהים ושיפועים. עדיפות ראשונה למערכות גרביטציוניות קשיחות כמו שפכים וניקוז, שאינן ניתנות להסטה בלי לפגוע בשיפוע. אחריהן מערכות נפחיות כמו תעלות אוורור ומשתיקי קול. רק לאחר מכן מנותבות המערכות הגמישות יחסית, כבלי חשמל, פיקוד ותקשורת. סדר זה הוא הבסיס לכל תיאום מערכות ראוי.

התנגשות קשיחה מול התנגשות רכה, והסכנה שבטעות השנייה

בדיקת התנגשויות ממוחשבת, Clash Detection, היא הרצה אלגוריתמית של כלל מודלי המערכות זה מול זה לאיתור חפיפות גיאומטריות והפרות מרחק. הכלי מזהה שני סוגי אירועים שונים לחלוטין באופיים.

התנגשות קשיחה, Hard Clash, היא מצב שבו שני אלמנטים פיזיים חולקים את אותו נפח במרחב. צינור ניקוז שעובר בתוך מגש כבלים או תעלה שחוצה קורת בטון הם דוגמאות מובהקות. אלה אירועים גלויים, וקל יחסית להכריע בהם.

התנגשות רכה, Soft Clash או Clearance Clash, היא חדירה למרחב שירות, תחזוקה, בידוד תרמי או מרחק בטיחות תקני. תעלת מיזוג המותקנת צמוד ללוח חשמל ומונעת את פתיחת הדלת אינה נראית כשגיאה בתכנית, אבל היא הופכת את הלוח לבלתי ניתן לתחזוקה ולבדיקה. מניסיון של כארבעה עשורים בבדיקת מתקנים ובחקר כשלים, ההתנגשויות הרכות הן אלה שמייצרות ליקויים חוזרים לאורך חיי המבנה, משום שהן שורדות את המסירה ומתגלות רק כשצריך לטפל בתקלה. מניעת התנגשויות חייבת לכלול את שתיהן.

דירוג וסיווג התנגשויות לפי רמת קריטיות לביצוע

הרצת בדיקה גולמית מייצרת אלפי אירועים, שרובם חסרי משמעות ביצועית. בלי סינון ודירוג נוצר רעש הנדסי שמשתק את הדיון. המתודה המקובלת ממיינת את הדוח לשלוש רמות.

חלון הזמן הנכון להתנעת התיאום בפרויקט

נקודת ההתחלה האופטימלית לתהליך תיאום מערכות היא שלב התכנון המפורט, לאחר שקובעו שלד המבנה והקונספט האדריכלי ולפני היציאה למכרזי הקבלנים. בשלב זה הגיאומטריה יציבה מספיק כדי שהתוצר יהיה בר ביצוע, ועדיין קיימת גמישות לשנות תוואי, לרכז פירים ולהגדיל פתחים.

התחלה מוקדמת מדי מייצרת עבודת סרק. כאשר החלוקה הפנימית והשימושים משתנים מדי שבוע, כל סבב תיאום MEP נמחק בסבב הבא, והצוות מאבד אמון בתוצר. התחלה מאוחרת מדי גרועה בהרבה. אז ההתנגשויות מתגלות בשטח בזמן יציקות שלד או לאחריהן, כשכל פתרון מחייב קידוח, שינוי גובה תקרות או ויתור על מרחקי שירות. משם הדרך קצרה לתביעות לוח זמנים, תוספות מחיר ומחלוקות שמגיעות לחוות דעת מהנדס חשמל. הפרויקטים שבהם נדרשתי להכריע בדיעבד בין גרסאות תכניות סותרות היו כמעט תמיד פרויקטים שבהם התיאום התחיל אחרי שהבטון כבר התקשה.

מי אחראי על מה, מהיועץ המתכנן ועד קבלן המשנה

אחת הסיבות השכיחות לכשל בתיאום היא הנחה שגויה שהתיאום קורה מעצמו. גבולות הגזרה חייבים להיות מוגדרים בכתב בהסכמי התכנון.

היועצים המתכננים, חשמל, אינסטלציה ומיזוג אוויר, אחראים על החישובים ההנדסיים, על התפוקות, על קביעת המידות והקטרים ועל עמידה בתקנים. אחריותם המקצועית אינה מועברת לאיש בשל תהליך התיאום. מתאם המערכות, בין אם הוא מתאם BIM ובין אם מתאם MEP קלאסי, אחראי על איסוף המודלים והתכניות, על הרצת בדיקות ההתנגשות, על ניהול מטריצת הקונפליקטים והובלת ישיבות התיאום עד להכרעה מתועדת. הקבלן הראשי וקבלני המשנה אחראים על יישום מדויק של תכניות התיאום המאושרות ועל דיווח מיידי על אילוץ פיזי בלתי צפוי, ולא על פתרון עצמאי שלו. ברגע שקבלן מכריע בשטח לבד, האחריות ההנדסית מיטשטשת ואיתה גם היכולת לבדוק את המתקן בהמשך.

ההבדל המעשי בין תיאום תכנון ראשוני לבין תיאום לביצוע

תיאום תכנון עוסק בהיתכנות עקרונית, האם יש מעבר, באיזה גובה, ומה מיקומם של הציוד והפירים. תיאום לביצוע, Shop Drawings Coordination, יורד לרזולוציה אחרת לגמרי וכולל תליינים ומערכות תלייה, מחברים, עובי בידוד תרמי ואקוסטי, שיפועים מדויקים, רדיוסי כיפוף של כבלים ורצף ההתקנה הפיזי בין הקבלנים. פרויקט שעצר בתיאום התכנון בלבד ימצא את עצמו מתאם בפועל על הסולם, מול קבלן שכבר קדח.

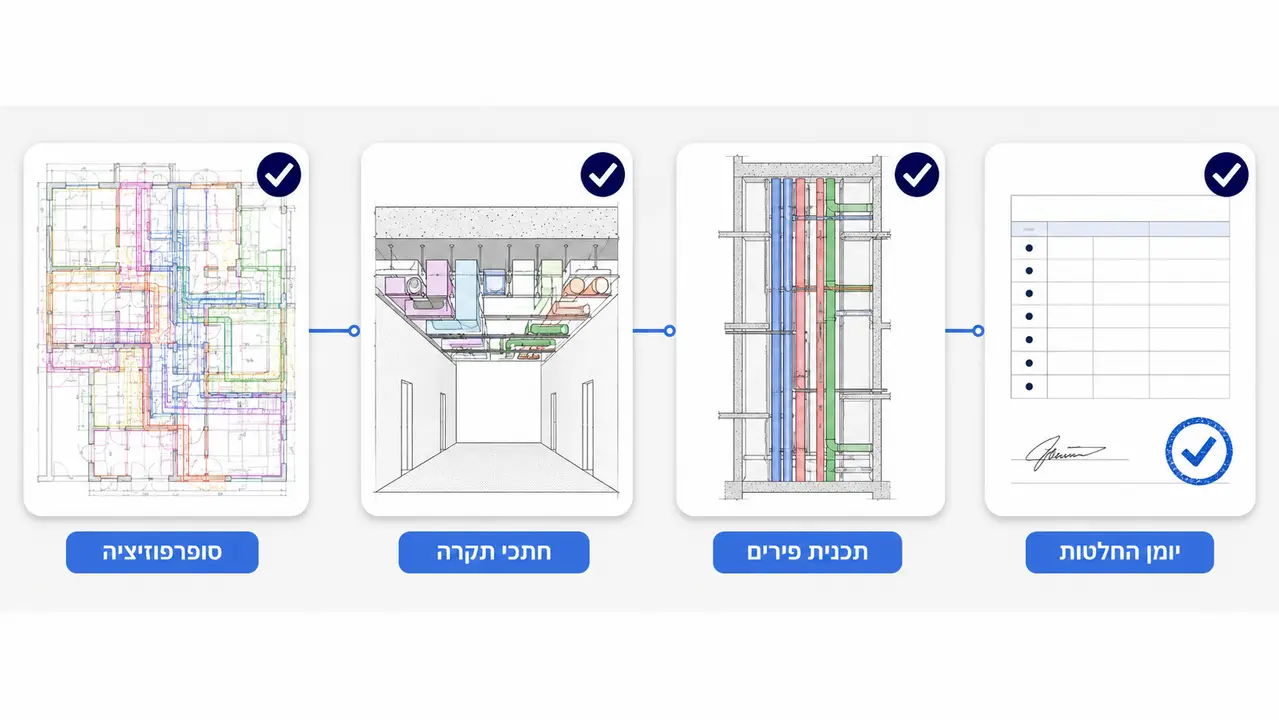

התוצרים הקשיחים שצריך לקבל לפני שיורדים לביצוע

תהליך תיאום מערכות אלקטרומכניות במבנה נמדד בתוצרים, לא בישיבות. לפני אישור תחילת עבודה במערכות, על מנהל הפרויקט לוודא שקיים בידיו סט מלא.

הסט כולל תכניות סופרפוזיציה משולבות מאושרות לביצוע לפי קומות ואזורים, חתכי תקרות טיפוסיים ומפורטים בכל אזור עמוס כגון מסדרונות ולובי מערכות, תכניות תיאום פירים אנכיים בחתך אורכי ורוחבי, ותכניות פריסת ציוד וצנרת בחדרים הטכניים, כלומר חדרי חשמל, חדרי משאבות וחדרי צ'ילרים. לצדן נדרש דוח מעקב פתחים ושרוולים לשלד, Sleeve and Opening Schedule, המנוהל כמסמך חי מול לוח היציקות. התוצר האחרון והקריטי הוא יומן החלטות תיאום חתום על ידי כלל היועצים, שבו מתועדת כל הכרעה, מי קיבל אותה ומתי. מסמך זה הוא שמכריע מחלוקות בהמשך, וגם נבדק היטב כאשר נדרשת חוות דעת הנדסית לאחר אירוע.

פתחים ושרוולים בשלד, הנקודה שבה טעות הופכת לבלתי הפיכה

הממשק בין מערכות ה-MEP לבין הקונסטרוקציה הוא הממשק היחיד שבו טעות תכנונית מתקבעת בבטון. קורות, קירות גזירה ותקרות בטון אינם סובלים שינויים מאוחרים.

קידוח יהלום בדיעבד נראה לעיתים כפתרון פשוט, והוא אינו כזה. קידוח שאינו מתואם עלול לפגוע בברזלי הזיון, להחליש אלמנט נושא ולחייב חיזוק הנדסי, כרוך בעלות גבוהה, ובעיקר מחייב אישור מהנדס הקונסטרוקציה שלא תמיד יינתן. במקרים שנבדקו על ידי לאחר אירועי כשל, סדרת קידוחים מאוחרים בקיר גזירה הייתה נקודת המוצא לשרשרת בעיות שכללה גם מעברי אש לא אטומים.

התהליך הנכון פשוט ונוקשה. מפיקים תכנית שרוולים ופתחים מדויקת עם מיקום בשלושת הצירים ומידות פתח הכוללות מרווח התפשטות, בידוד ומרווח איטום, מעבירים אותה למהנדס הקונסטרוקציה לאישור, ורק אחר כך יוצקים. זהו אחד הביטויים המעשיים ביותר של מניעת התנגשויות ושל תיאום מערכות אמיתי.

סופרפוזיציה דו-ממדית מול מודל תלת-ממדי, מה מתאים לאיזה מבנה

שתי השיטות לגיטימיות הנדסית, והן נבדלות ביכולת לשלוט בציר הגובה. סופרפוזיציה דו-ממדית מניחה שכבות שרטוט של היועצים על גבי תכנית קומה אחת, ומאתרת חפיפות במישור בלבד. תיאום תלת-ממדי מבוסס מודל מידע עובד עם אלמנטים פרמטריים הנושאים נתונים גיאומטריים והנדסיים, ומאפשר בדיקה אוטומטית של חפיפות ושל מרחקי שירות.

בשתי השיטות נדרשת בקרת שטח. מודל מדויק אינו ערובה לביצוע מדויק, ולכן פיקוח חשמל עליון קפדני הוא שסוגר את הפער בין מה שתוכנן לבין מה שהותקן בפועל.

קריטריונים לבחירת שיטת התיאום בהתאם למורכבות המבנה

ההחלטה נגזרת מארבעה פרמטרים מדידים, צפיפות המערכות למטר רבוע, גובה התקרה הפנוי בין תחתית הקורה לתקרה האקוסטית, מורכבות חדרי המכונות ודרישות המזמין בהסכם התכנון. במבנה משרדים פשוט עם גובה פנוי נדיב אפשר להסתפק בסופרפוזיציה דו-ממדית מבוקרת. בבתי חולים, במגדלי משרדים, במרכזי לוגיסטיקה ובמפעלים עם תשתיות תהליך, תיאום תלת-ממדי אינו מותרות אלא תנאי סף לביצוע.

כיצד סט תכניות מתואם משפיע על המכרז ועל תביעות החריגים

קבלן מנוסה מתמחר אי ודאות. כאשר סט התכניות אינו מתואם, הוא מוסיף מקדם סיכון להצעה, ואם התחרות מונעת ממנו להוסיף אותו, הוא ישלים את הפער בהמשך דרך דרישות שינויים. שתי האפשרויות פוגעות ביזם.

תיאום מערכות אלקטרומכניות במבנה שהושלם לפני פרסום המכרז מצמצם את מקדם אי הוודאות, מייצר הצעות מחיר ברות השוואה ומקטין את הפער בין ההצעה לבין החשבון הסופי. הוא גם שומט את הקרקע מתחת לטענות הקבלניות הקלאסיות לתוספת תשלום, אותן טענות המנוסחות כאילוצי שטח בלתי צפויים או כהתנגשות בין תכניות יועצים. מבחינה חוזית, סט מתואם וחתום הוא הראיה ההנדסית הטובה ביותר להגנה על לוחות הזמנים ולמניעת תביעות הדדיות בין קבלני המשנה. מי שראה כיצד נראית מחלוקת כזו בבית משפט מבין מדוע השקעה בתיאום היא בראש ובראשונה ניהול סיכונים.

כשלים חוזרים בממשק חשמל ומיזוג שמזוהים מיד בבדיקה

בבדיקות מסירה ובבדיקות תקופתיות במבנים מסחריים חוזרים אותם ליקויים בממשק חשמל ומיזוג, וכולם ניתנים למניעה בשלב התיאום.

הראשון הוא חסימת פתחי ביקורת ומסננים של יחידות מיזוג על ידי מגשי כבלים, מצב שמאלץ את צוות התחזוקה לפרק תשתית חשמל כדי להחליף מסנן. השני הוא אי תיאום בין נקודות ההזנה החשמליות המתוכננות לבין מיקום כניסות הזינה בפועל של הציוד המסופק, שמסתיים בהובלת כבלים מאולתרת ובחיבורים שאינם עומדים בדרישות. השלישי חמור יותר, אי התאמה בין עומסי הצריכה של המדחסים והמפוחים לבין אופייני המפסקים שתוכננו בלוח, כולל התעלמות מזרמי הזינוק. התוצאה היא ניתוקים חוזרים או הגנה חסרה. הרביעי הוא היעדר תיאום פיזי בין בקרי כיבוי עשן ומשדרי לחץ לבין התעלות ולוחות החשמל המזינים אותם. מניעת התנגשויות אינה עוסקת רק בגיאומטריה, אלא גם בהתאמה חשמלית בין הציוד להגנות.

בטיחות אש, מעברי אש ונגישות לתחזוקה שוטפת

נקודת ההשקה בין תיאום מערכות לבין תקנות בטיחות האש היא נקודה שאין בה מקום לפשרות. כל מעבר מערכת דרך אלמנט מפריד אש או עשן, קיר אש או רצפה, מחייב תיאום שרוול מראש ואיטום תופח מאושר המתאים לסוג המעבר ולדירוג האלמנט. כאשר מרכזים יותר מדי צנרת וכבלים במעבר אחד, לא ניתן ליישם מערכת איטום מעברים תקינה כלל, כפי שמובהר בהנחיות הבדיקה של המועצה הבינלאומית לאיטום מעברי אש. צפיפות יתר במעבר היא ליקוי בטיחות, לא בעיה אסתטית.

במקביל נדרש לשמור רדיוס פריסה ומרחקי התזה פנויים לראשי הספרינקלרים ביחס לתעלות רחבות ולמגשי כבלים, בהתאם לדרישות תקן NFPA ולדרישות הכבאות, ולתכנן פתחי שירות בתקרות הגבס בדיוק מתחת לשסתומי ניתוק, למנועי מדפי אש וללוחות החשמל. סגירת מעגל הבטיחות מתבצעת בשלב בדיקות אינטגרציה למערכות, שבהן נבחנים בפועל חיבורי החשמל והאש וממשקי הפיקוד לפני מסירת המבנה.

צ'ק ליסט בקרה הנדסית לפני ירידה לביצוע

תיאום אינו שלב ביורוקרטי אלא כלי לניהול איכות והגנה תקציבית. ניסיון וידע אינם נקנים בכסף, אבל אפשר להטמיע אותם בנוהל בקרה מסודר. לפני אישור תחילת עבודה, עברו על הטבלה הבאה סעיף אחר סעיף.

תיאום מערכות אלקטרומכניות במבנה שנעשה במתודה מסודרת חוסך לא רק כסף וזמן, אלא גם את הצורך לחקור בדיעבד מדוע מתקן חדש כשל. תהליכי בדיקת מתקני חשמל וחקר כשלים במערכות חשמל מתחילים תמיד ממקום קל יותר כאשר התיאום נעשה נכון מלכתחילה.

שאלות נפוצות

מי אחראי לתאם בין יועצי המערכות בפרויקט, האדריכל, הקבלן או היועצים עצמם

האחריות המקצועית להנחיות ולחישובים נשארת אצל כל יועץ בתחומו. תפקיד התיאום עצמו, איסוף המודלים, הרצת בדיקות ההתנגשות וניהול ההכרעות, מוטל על מתאם מערכות שממונה במפורש בהסכם התכנון, בין אם הוא מתאם BIM ובין אם מתאם MEP קלאסי. בלי מינוי כזה בכתב, התיאום נופל בין הכיסאות.

האם תיאום מערכות דו-ממדי מספיק, או שחובה לעבור למודל תלת-ממדי

זה תלוי בצפיפות המערכות ובגובה התקרה הפנוי. במבנה משרדים פשוט עם מרווח נדיב, סופרפוזיציה דו-ממדית מבוקרת עשויה להספיק. בבתי חולים, במגדלי משרדים ובמתקנים תעשייתיים עם תשתיות צפופות, מודל תלת-ממדי הוא תנאי סף, משום שרק הוא בודק חפיפות בציר הגובה ומרחקי שירות באופן אוטומטי ואמין.

מה קורה אם התגלתה התנגשות בין מערכות אחרי שהבטון כבר נוצק

כל פתרון בשלב הזה כרוך בקידוח נוסף, בשינוי גובה תקרות או בוויתור על מרחקי שירות ותחזוקה, ולכן חייב לעבור אישור מהנדס קונסטרוקציה לפני ביצוע. קידוח שלא אושר עלול לפגוע בברזלי הזיון ולהחליש אלמנט נושא. זו הסיבה שהתיאום חייב לקדם את שלב היציקה, לא לעקוב אחריו.

כיצד תיאום מערכות משפיע על מחלוקות חוזיות בין קבלני המשנה

סט תכניות מתואם וחתום על ידי כל היועצים הוא הראיה ההנדסית המרכזית להכרעה במחלוקות מי אחראי לעיכוב או לתוספת עלות. בלעדיו, כל צד טוען שהאילוץ נבע מתכניות היועץ האחר, והמחלוקת עשויה להגיע לכדי חוות דעת מומחה בבית משפט.

האם תיאום מערכות רלוונטי גם למבנה קיים ולא רק לפרויקט חדש

כן, במיוחד לפני עבודות שיפוץ, החלפת מיזוג או הוספת מערכות כיבוי אש במבנה קיים. במקרים כאלה נדרשת מיפוי מדויק של המצב הקיים בשטח לפני שמתכננים את השכבה החדשה, אחרת נוצרות אותן התנגשויות רכות שמתגלות רק כשצריך לתחזק את המתקן.

תיאום מערכות אלקטרומכניות במבנה הוא עבודת מניעה, לא תיקון. הוא דורש מערכת צירים אחת לכל היועצים, היררכיה ברורה בין מערכות גרביטציוניות, נפחיות וגמישות, ותיעוד כתוב של כל הכרעה. כשהתהליך הזה מדולג, המחיר משולם בשטח, בכסף ולעיתים בבית משפט. משרד מורן מהנדסים מלווה יזמים, מנהלי פרויקטים ויועצים בתיאום מערכות, בבדיקת מתקני חשמל ובחקר כשלים לאורך כל שלבי הפרויקט. ניתן לפנות למשרד לבדיקת התכניות הקיימות או לליווי תהליך התיאום מהשלב הראשון.
