תכנון לוחות חשמל ותרשימים חד־קווים: פתרונות הנדסה מקצועיים

תכנון לוחות חשמל ותרשימים חד־קווים

לוח חשמל תעשייתי או מסחרי הוא הלב של המתקן, ואיכות התכנון שלו קובעת את רמת הבטיחות, האמינות והתחזוקתיות של כל מערכת ההספק לאורך עשרות שנים. במאמר זה נעבור על מרכיבי תכנון הלוח והתרשימים החד־קוויים, על בחירת הגנות וסלקטיביות, על חלוקת עומסים ומניעת התחממות, על תיעוד חיווט וטבלאות הדקים, על שילוב מערכות חירום, על בדיקות קבלה ועל הטעויות ההנדסיות הנפוצות שאני פוגש שוב ושוב בחקירות כשלים. המטרה היא שמנהל מתקן, יזם או קבלן יידע מה נדרש מהנדס החשמל, מה צריך להופיע בשרטוטים ומה מספקים בדיקות הקבלה.

זמן קריאה: 7 דקות

תוכן העניינים

1. מה כולל תכנון לוחות חשמל ותרשימים חד־קווים בפרויקט תעשייתי ומסחרי?
2. מהו תרשים חד קווי ומה הוא מייצג במערכת החלוקה?
3. למה תרשים חד־קווי הנדסי מדויק מצמצם תקלות, קצרים והשבתות?
4. איך מתחילים תכנון לוח חשמל תעשייתי מרשימת עומסים ראשונית?
5. מה חייב להופיע בשרטוט לוח חשמל ובתרשים חד קווי תקני?
6. איך בוחרים מפסק ראשי והגנות לפי זרם קצר צפוי וסלקטיביות?
7. כיצד לתכנן חלוקת עומסים ומניעת התחממות בלוח החשמל?
8. מה ההבדל המעשי בין שרטוט לוח חשמל, סכימה עקרונית ותרשים פריסה?
9. האם תרשים חד קווי מספיק לביצוע העבודה, או שחובה לייצר תרשים חיווט?
10. איך מתכננים חיווט, טבלאות הדקים ומספור מוליכים לתחזוקה יעילה?
11. איך מתכננים לוח חשמל המשלב מערכות חירום, גנרטור ואל־פסק?
12. מה הקשר בין תכנון לוחות לבין איכות חשמל והגנה מנחשולי מתח?
13. מהן הטעויות ההנדסיות הנפוצות ביותר בתכנון לוחות חשמל?
14. אילו מסמכים ובדיקות קבלה נדרשים עם מסירת הלוח?
15. מתי נדרש ליווי של יועץ ומהנדס חשמל מומחה לתכנון ובדיקת לוחות?

מה כולל תכנון לוחות חשמל ותרשימים חד־קווים בפרויקט תעשייתי ומסחרי?

כשלוח חשמל מפסיק לעבוד במפעל, התחקיר מתחיל כמעט תמיד באותה שאלה אחת, האם בכלל קיים שרטוט מעודכן של המתקן. בבדיקות שאני מבצע במתקנים תעשייתיים ומסחריים אני פוגש שוב ושוב את אותה תופעה, לוח מתוחכם ויקר שהותקן לפני עשר שנים, עבר מאז שינויים רבים, ואיש כבר לא יודע מה מחובר אליו ובאילו הגנות. תכנון לוחות חשמל ותרשימים חד־קווים הוא התשובה ההנדסית לבעיה הזו. מדובר בחבילת תיעוד מלאה הכוללת אפיון מקורות הזנה, כושר ניתוק, מערך הגנות, איזון פאזות, חלוקת מזינים ומשטרי הפעלה.

במתקנים הדורשים רציפות תפקודית גבוהה, כמו מפעלי ייצור, מרכזים רפואיים, חוות שרתים ותשתיות ציבוריות, התיעוד הזה אינו מותרות אלא תנאי קיום. הוא הבסיס ההנדסי הבלעדי לייצור בטוח של הלוח, להתקנה תקנית על פי חוק החשמל, ולביצוע בדיקות קבלה מחמירות לפני ההזנה. לוח חשמל תעשייתי שנבנה ללא תכנון מסודר הוא לוח שאי אפשר לתחזק, לא לתקן ולא לחקור כשמשהו משתבש בו. אסור לשחק בחשמל, והכלל הזה מתחיל עוד לפני שמדליקים את המתח, בשולחן השרטוט.

מהו תרשים חד קווי ומה הוא מייצג במערכת החלוקה?

תרשים חד קווי הוא הצגה סכמטית תקנית של מערכת הספק תלת-מופעית, כשקו יחיד מייצג את נתיב זרימת האנרגיה מהמקור ועד הצרכן. במקום לשרטט שלושה או ארבעה מוליכים לכל מזין, משתמשים בסימולים מוסכמים ומתמקדים במה שחשוב להנדסה, דירוגים, הגנות וקשרים בין דרגות המתח. התרשים מציג את ההיררכיה המלאה של המערכת, שנאי הזנה, מפסקים ראשיים, פסי צבירה, מעגלי חלוקה, הזנות ללוחות משנה וצרכני קצה כבדים כמו מנועי הספק גבוה או מכונות ייצור.

בשטח התרשים מתפקד כמפת דרכים תפעולית. כשמתרחשת תקלה בשעה שלוש בלילה, הטכנאי שמחזיק תרשים מדויק יודע בדיוק איזה מפסק לבודד, איזה מזין מושבת ומה עוד מחובר לאותו פס צבירה. ללא תרשים, מיתוג מקורות מתח הופך לניחוש, וניחוש במתח גבוה הוא מתכון לאירוע חשמול או קשת חשמלית. קריאה נכונה של התרשים מצילה חיים בעת בידוד מקורות, ומונעת נזק לציוד יקר בעת תחזוקה ובאירועי חירום. ידע זה כוח, והתרשים הוא הצורה שבה הידע הזה נשמר במתקן.

למה תרשים חד־קווי הנדסי מדויק מצמצם תקלות, קצרים והשבתות?

יש קשר ישיר בין איכות השרטוט הראשוני לבין מה שקורה בלוח לאורך שנות הפעלתו. תכנון לוח מדויק מבוסס על חישוב זרמי עבודה וזרמי קצר אמיתיים, על התאמת חתכי מוליכים לעומס ועל בחירת הגנות עם סלקטיביות נכונה. כשהשלב הזה נעשה בקלות ראש, התוצאות מגיעות מאוחר יותר בצורת אירועי כשל תרמי, קצר חשמלי וקשת חשמלית בתוך הלוח.

התופעה הקלאסית שאני פוגש בחקירות היא חוסר סלקטיביות. תקלה במנוע בודד בקצה קו ייצור קופצת את המפסק הראשי של המפעל כולו, במקום את מאזע המנוע בלבד. המפעל נעצר, כל שעת עצירה עולה עשרות אלפי שקלים, והסיבה לכל זה היא החלטת תכנון שגויה שהתקבלה שנים קודם. כאשר מתרחש אירוע קצר הרסני, חקר כשלים במערכות חשמל חושף פעמים רבות תכנון הגנות לקוי או שרטוט שלא תאם את המציאות בשטח. במקרים של שריפות והשבתות ממושכות, המרחק בין המסמך למציאות הוא בדיוק המרחק שבו מתחבא הכשל. חברות ביטוח ועורכי דין יודעים לבחון את הפער הזה, ובעל המתקן משלם את המחיר.

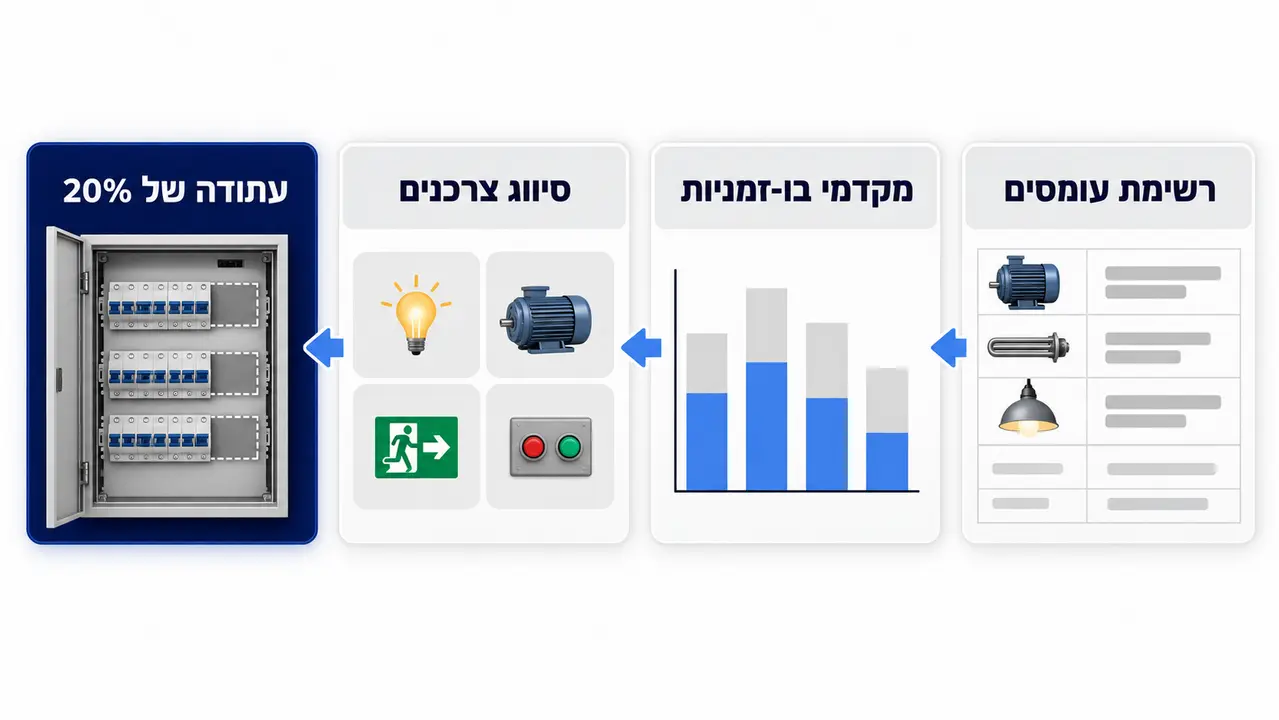

איך מתחילים תכנון לוח חשמל תעשייתי מרשימת עומסים ראשונית?

במסגרת מתן שירותי תכנון חשמל לתעשייה, השלב הקריטי הראשון הוא תרגום דרישות התהליך למבנה חלוקה מודולרי ועמיד. הכל מתחיל באיסוף נתוני הספק מותקן מכל צרכן במתקן, ואז בחישוב מקדמי בו-זמניות (Diversity Factors) שקובעים מה מכלל ההספק המותקן יפעל בפועל בו-זמנית, ומכך נגזר עומס השיא הצפוי שהלוח והזנת המתח צריכים לעמוד בו.

השלב הבא הוא סיווג הצרכנים. מפרידים בין עומסים רציפים, עומסי מנועים עם זרמי התנעה גבוהים שדורשים הגנות מתאימות, צרכנים חיוניים שחייבים הזנה ממקור חירום, ומערכות בקרה ומדידה רגישות שצריכות הפרדה ממעגלי כוח רועשים. לוח חשמל תעשייתי שתוכנן נכון נבנה עם עתודה, אני מקפיד על לפחות 20% עד 25% עתודת מקום והספק להתרחבות עתידית, כי מפעל שלא גדל הוא בדרך כלל מפעל שמצטמצם. לוח שמותקן בדיוק לפי עומס היום יתמלא תוך שנים ספורות, וכל הרחבה תיעשה באלתור.

מה חייב להופיע בשרטוט לוח חשמל ובתרשים חד קווי תקני?

שרטוט לוח חשמל תקני אינו אמנות חופשית אלא מסמך עם חובות תוכן מוגדרות. גופי תשתיות רשמיים קובעים זאת במפורש, הנחיות תכנון של גופי ממשל מחייבות הצגת מקורות חירום, שנאים, מפסקי מעבר ונקודות ניתוק חירום בתרשים החד-קווי כסטנדרט הנדסי מובנה. רשימת התיוג שלהלן היא מה שכל מהנדס או בודק חשמל מוסמך חייב למצוא בשרטוט לפני שהוא מאשר אותו.

מערך ההגנות בשרטוט כולל את מפסקי האוויר (ACB), המפסקים היצוקים (MCCB), המאזי"ם וממסרי הפחת, וכן מערכות ניטור אנרגיה אם קיימות. חובה לסמן את תוואי ההארקה, את שיטת ההגנה בפני חישמול ואת מיקומם של מפסקי המגן מנחשולי מתח. תרשים חד קווי שמציג פחות מזה אינו תרשים, הוא רושם של כוונות.

איך בוחרים מפסק ראשי והגנות לפי זרם קצר צפוי וסלקטיביות?

בחירת מפסק ראשי נעשית בשני צירים, זרם העבודה הנומינלי מול זרם הקצר המרבי והמינימלי הצפוי בנקודת ההתקנה. את הזרם המרבי מספקים השנאי ורשת החלוקה, והוא נגזר מהנתונים של חברת החשמל ומהישרות של הרשת. כושר הניתוק של המפסק (Icu / Ics) חייב לעמוד בעוצמת הקצר המרבית בנקודה, בלא קיצורי דרך.

מה המשמעות של זרם קצר צפוי ושל סלקטיביות בפועל

זרם קצר מלא בלוח יוצר כוחות אלקטרודינמיים עצומים בין המוליכים והשפעות תרמיות רגעיות שיכולות לרסק פסי צבירה ולגרום לפיצוץ נפחי. כאן חשוב להבחין בין שני דירוגים שאנשים מבלבלים, עמידות הלוח עצמו לזרם קצר (Icw) מול כושר הניתוק של המפסק המותקן בו. לוח עמיד עם מפסק חלש הוא לוח שיחזיק מעמד פיזית בזמן שההגנה שלו נכשלת. מבחינת תיאום ההגנות, סלקטיביות נבנית בשלושה אופנים, זמנית, זרמית ואנרגטית, והיא יכולה להיות מלאה (Total) או חלקית (Partial) בטווח זרמים מסוים. המטרה אחת וברורה, למנוע מצב שבו קצר במעגל משני אחד מקפיץ מפסקים בדרגים גבוהים ומשבית מערכות קריטיות סמוכות שכלל לא היו קשורות לתקלה.

כיצד לתכנן חלוקת עומסים ומניעת התחממות בלוח החשמל?

איזון עומסים תלת-מופעי הוא יסוד בתכנון לוח חשמל תעשייתי. כשהפאזות לא מאוזנות, נוצרים זרמים מופרזים במוליך האפס, נפילות מתח א-סימטריות בין הפאזות והפסדים מיותרים במערכת. התוצאה היא חיי מוליכים מקוצרים וציוד שסובל ממתח לא תקין באופן קבוע.

הצד השני של המטבע הוא התכנון התרמי. מחשבים את פיזור החום הכולל של כל הרכיבים בתוך מבנה הלוח ומגדירים איוורור מאולץ, מיזוג לוחות או פתחי פינוי חום, בהתאם לדרגת הגנת המעטפת (IP). רכיבים יוצרי חום כמו ווסתי מהירות, שנאי פיקוד ומגענים דורשים ניהול מרווחי התקנה נכון, אחרת הצפיפות מקצרת את חיי הציוד האלקטרוני. חשוב להבין שהתחממות סמויה בלוח היא גורם ישיר לשריפות, החום מייבש ומביית את בידודי הכבלים בהדרגה, עד שיום אחד הבידוד קורס ונוצר קצר. בחקירות דליקות אני מוצא את הכתמים התרמיים האלה בדיוק במקומות שבהם אף אחד לא חשב שצריך לחשב חום.

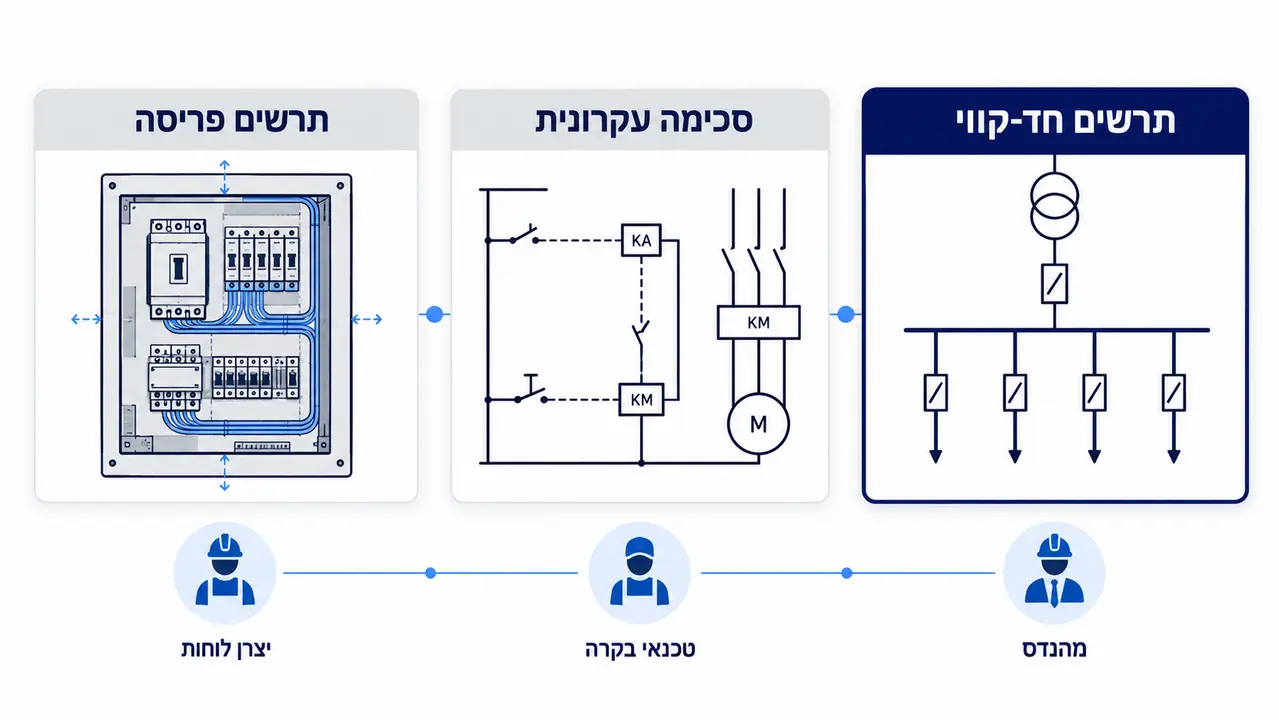

מה ההבדל המעשי בין שרטוט לוח חשמל, סכימה עקרונית ותרשים פריסה?

סט התכניות של לוח מודרני מורכב משלושה סוגי מסמכים שונים בתכלית, ובלבול ביניהם גורם נזק. הטבלה מבהירה את ההבדלים.

שרטוט לוח חשמל ללא תרשים פריסה הוא הזמנה לצרות בייצור. התוצאה האופיינית היא צפיפות יתר של רכיבים, קושי במשיכת מוליכים בתעלות, ואי-עמידה בתקני בטיחות של מרווחי גישה וניתוק. יצרן שמקבל רק תרשים חד-קווי ומאלתר את הפריסה הפנימית בעצמו, בונה לוח שאי אפשר לתחזק בו בנוחות ושחום הצטבר בו במקומות שלא תוכננו.

האם תרשים חד קווי מספיק לביצוע העבודה, או שחובה לייצר תרשים חיווט?

התשובה חד-משמעית, תרשים חד קווי מיועד לתכנון עקרוני ולאישורים, אבל הוא אינו מכיל שום מידע לביצוע החיווט הפיזי בתוך הלוח. הוא לא אומר לחיווטאי איזה מוליך יוצא מאיזה הדק של איזה מפסק ולאן הוא מגיע. לשם כך מיוצר שרטוט חיווט רב-קווי ומערך בקרה, שמגדיר את החיבור המלא בין מפסקים, בקרים מתוכנתים (PLC), הדקים, מכשור מדידה וספקי כוח שליטה.

הסכנה של אלתורי חיווט בשטח ללא תכנון מפורט מוכרת לכל מי שהיה בהפעלה ראשונה של לוח. חיווטים שגויים, קצרים במעגלי בקרה, הפעלות של יציאות שלא תוכננו וציוד שנתקע בעיצומו של יום ההפעלה. כל שעה של עיכוב כזה עולה כסף, וכל קצר במעגל בקרה עלול לגרום לפעולה מכנית לא מכוונת של המכונה. אני רואה בחיווט מתועד חלק בלתי נפרד מהבטיחות של המתקן, לא עלות משנית שאפשר לחסוך.

איך מתכננים חיווט, טבלאות הדקים ומספור מוליכים לתחזוקה יעילה?

תחזוקה יעילה מתחילה במתודולוגיית תיוג אחידה. כל מוליך בלוח צריך לשאת סימון פיזי שתואם במדויק למסמך ההנדסי, כך שטכנאי שמחליף רכיב בעוד חמש שנים יוכל להבין מה מחובר אליו בלי לעקוב אחרי כבל בתוך צבירת חוטים. חוסר התאמה בין הסימון למציאות הוא אחד הדברים הראשונים שבודק חשמל מוסמך מזהה בבדיקת מתקני חשמל, והוא סימן כמעט ודאי לאלתורים שנעשו אחרי המסירה.

טבלת הדקים (Terminal Block Schedule) מרכזת את כל היציאות והכניסות של הלוח בצורה שיטתית, עם ייעוד כל הדק, חתך המוליך המחובר אליו, כיוון ההזנה, פנימי או חיצוני, והערות בטיחות. בנוסף, תכנון נכון מפריד בין מעגלי כוח, פיקוד ותקשורת. מוליכי כוח מתועלים בנתיב נפרד מקווי תקשורת ופיקוד כדי למנוע הפרעות אלקטרומגנטיות (EMI), וקווי אות רגישים עוברים בכבלים מסוככים עם הארקת הסיכוך לפי ההנחיות. שיבוש של מערכת בקרה בגלל תיעול לקוי נראה תמים על הנייר, אבל בשטח הוא מייצר תקלות בלתי מוסברות שאיש לא מצליח לשחזר.

איך מתכננים לוח חשמל המשלב מערכות חירום, גנרטור ואל־פסק?

מתקנים קריטיים נבנים על ארכיטקטורת הזנה רב-מקורית, שילוב של הזנת חברת החשמל, גנרטור חירום ומערכות אל-פסק (UPS). על פי הגדרות של גופי תקינה רפואיים, חלוקת התפקידים בין המקורות השונים וההחלפה ביניהם היא נושא תכנוני בפני עצמו, שמחייב הבנה מעמיקה של זמני העברה שכל צרכן קריטי מסוגל לסבול.

מפסקי ההחלפה (ATS / MTS) מתוכננים עם מנגנוני נעילה מכנית וחשמלית (Interlocking) שמונעים חיבור מקבילי לא רצוי בין המקורות והזנה חוזרת של הגנרטור אל רשת חברת החשמל, תרחיש שמסכן חיי אדם וציוד. נושא שנשכח לעיתים קרובות הוא הטיפול במוליך האפס בעת מיתוג מקורות, מתי נדרש מפסק 4-קוטבי וכיצד נמנעת יצירת לולאות זרמי אפס מסוכנות בהארקת השיטה. בתכנון מערכות תומכות חיים ומתקנים ביטחוניים חובה לבחון תרחישי כשל מלאים (Blackout scenarios), כולל כשל סימולטני של יותר ממקור אחד. סקירה של נוהלי הפעלה ובדיקות של מתקנים קריטיים מראה שדווקא השילוב של גנרטור ואל-פסק הוא הנקודה שבה תכנון לקוי מתגלה, בדרך כלל בשעת חירום אמיתית.

מה הקשר בין תכנון לוחות לבין איכות חשמל והגנה מנחשולי מתח?

המתקן המודרני אינו צרכן פסיבי. ווסתי מהירות, ספקי כוח ממותגים ותאורת לד הם עומסים לא-ליניאריים שמייצרים הרמוניות זרם ומתח ברמות שלא היו קיימות בעבר. ההרמוניות האלה חוזרות אל הלוח ואל הרשת, מחממות יתר פסי אפס ושנאים, יוצרות תופעות תהודה (Resonance) וגורמות לכשל בקבלי שיפור מקדם הספק. תכנון לוח שמתעלם מהנושא הזה בונה בעיה מובנית לשנים קדימה.

ההתמודדות עם מתקנים כאלה דורשת הבנה מעמיקה באיכות חשמל והרמוניות לצורך שילוב מסננים ומשפרי מקדם הספק מוגנים, כולל בחירת קבלים מדורגים (Detuned) שלא ייכנסו לתהודה עם הרשת. במקביל, פרסומי NIST על הפרעות מתח מבהירים את חומרת הנחשולים והצניחות שמגיעים מהרשת, ומכאן נגזרת החובה לתכנן הגנה מדורגת מפני פגיעות ברק ונחשולי מתח באמצעות מפסקי מגן (SPD) בדרגות Type 1, Type 2 ו-Type 3, כשכל דרגה ממוקמת בנקודת המעבר המתאימה של המערכת.

מהן הטעויות ההנדסיות הנפוצות ביותר בתכנון לוחות חשמל?

אחרי כארבעה עשורים בתחום, אני יכול למנות את הטעויות החוזרות כמעט בכל חקר כשל. הראשונה והנפוצה ביותר היא חוסר התאמה בין השרטוט המקורי לבין המצב הקיים בשטח, בגלל היעדר תיעוד As-Made אחרי שינויים. מפעל שמוסיף מזין חדש בלי לעדכן את התרשים יוצר מסמך שמטעה בדיוק ברגעים שבהם צריך אותו ביותר.

טעות שנייה היא בחירה שגויה של מקדמי בו-זמניות, מקדם אופטימי מדי מייצר לוח שמתחמם יתר על המידה וסובל מנפילות מתח תכופות, ומקדם שמרני מדי מייקר את הלוח ללא צורך. טעות שלישית היא חיבור של צרכנים קריטיים על אותו מזין יחד עם צרכנים מייצרי רעש חשמלי וקצרים תכופים, כך שתקלה במכונה אחת מפילה את מערכת הבקרה של כל הקו. והטעות הרביעית היא אי-הקפדה על חוק החשמל בנושאי מרווחי גישה, נעילות בטיחות והגנה בפני מגע ישיר ועקיף. אף אחת מהטעויות האלה לא נראית דרמטית ביום ההתקנה, וכולן מתפוצצות שנים אחר כך.

אילו מסמכים ובדיקות קבלה נדרשים עם מסירת הלוח?

מסירת לוח חשמל חייבת להיות מלווה בסל מסמכים מלא, תרשים חד-קווי As-Made שמשקף את מה שנבנה בפועל, שרטוטי חיווט מעודכנים, תרשים פריסת רכיבים ודפי נתוני יצרן (Datasheets) של כל רכיב עיקרי. בלי הסט הזה המזמין מקבל קופסה סגורה, וכל תחזוקה עתידית תיעשה בעיוורון.

בדיקות הקבלה הן רשת ביטחון משפטית והנדסית. פרוטוקול FAT חתום מונע מהמזמין לקבל מוצר לקוי מהיצרן, ובדיקות SAT לפני החיבור למתח מוודאות שההובלה וההתקנה לא פגעו ברכיבים. את הבדיקות האלה כדאי לבצע בליווי גורם הנדסי בלתי תלוי, כי מי שבודק את הלוח שהוא עצמו בנה נמצא בניגוד עניינים מובנה.

מתי נדרש ליווי של יועץ ומהנדס חשמל מומחה לתכנון ובדיקת לוחות?

חשוב להבחין בין עבודת חיווט בסיסית לבין תכנון הנדסי של מערכות מורכבות עתירות אנרגיה. חיווטאי מיומן יכול להרכיב לוח לפי שרטוט קיים, אבל אפיון הלוח מאפס, חישובי קצר וסלקטיביות ותיאום מערכות חירום הם עבודה של מהנדס חשמל.

יש מצבים שבהם ליווי הנדסי הוא חובה ולא בחירה. שדרוג מתקן קיים דורש בדיקה של יכולת ההזנה וההגנות הקיימות לפני הוספת עומס. הוספת עומסי ייצור כבדים מחייבת חישוב מחדש של זרמי הקצר ואיזון הפאזות. כשלים חוזרים ובלתי מוסברים הם סימן לבעיה שיטתית שדורשת חקירה הנדסית ולא החלפת רכיבים בזה אחר זה. והכנה לביקורת של חברת החשמל או רשות כיבוי האש דורשת תיעוד ובדיקות על פי התקן. בכל המצבים האלה, הליווי ההנדסי הבלתי תלוי מבטיח את האינטרס שלך מול לוחדי החשמל והקבלנים, בקרת איכות קפדנית ועמידה בלתי מתפשרת בדרישות הבטיחות והחוק.

השילוב של הנדסת חשמל, בדיקת מתקנים מוסמכת וחקירת דליקות תחת קורת גג אחת נותן פרספקטיבה שקשה להשיג אחרת, מי שתכנן מערכות, בדק אותן וגם חקר אותן לאחר שנכשלו, יודע בדיוק היכן התכנון נשבר. ניסיון וידע לא קונים בכסף, ובתחום הזה הם ההבדל בין לוח שעובד עשרים שנה בשקט לבין לוח שמסתיים בדו"ח חקר כשל. אם אתם ניצבים בפני תכנון לוח חשמל תעשייתי או מסחרי, שדרוג מתקן קיים או חקירת כשל שחוזר על עצמו, פנייה לבדיקה וליווי הנדסי היא ההחלטה שחוסכת אסונות ונזקים כלכליים, כולל חוות דעת מהנדס חשמל כשהעניין מגיע לבית המשפט או לחברת הביטוח. מורן מהנדסים עומד לרשותכם לייעוץ, תכנון, בדיקה וחוות דעת מומחה, בגובה העיניים ובלי פשרות.

לסיכום, תכנון לוחות חשמל ותרשימים חד־קווים איכותיים נשען על חישובי עומס וקצר מדויקים, על תיאום סלקטיביות הגנות, על תיעוד חיווט וטבלאות הדקים ועל בדיקות קבלה בלתי תלויות. לוח שתוכנן ותועד כראוי הוא לוח שאפשר לתחזק, לתקן ולחקור, וזו ההבדלה בין מתקן בטוח לבין מתקן שמחכה לתקלה. אם אתם עומדים בפני תכנון לוח חשמל, שדרוג מתקן או חקירת כשל, מוזמנים לפנות לייעוץ הנדסי ראשוני ולקבוע בדיקה.

שאלות נפוצות

כמה זמן לוקח לתכנן לוח חשמל תעשייתי?

המשך התכנון תלוי במורכבות המתקן. לוח חלוקה מסחרי בינוני דורש שבועות ספורים של אפיון וחישובים, ואילו לוח ראשי של מפעל עם מערכות חירום, בקרה ותיאום סלקטיביות עשוי לדרוש חודשים. הגורם שמאריך את הלוח הוא בדרך כלל איסוף נתוני העומסים מהמזמין, לא החישובים עצמם.

האם חובה תרשים חד קווי מעודכן במתקן קיים?

כן. תיעוד מעודכן הוא דרישה בסיסית בבדיקות מתקני חשמל תקופתיות, והוא תנאי לעבודה בטוחה על המתקן. כל שינוי במערכת, הוספת מזין, החלפת הגנה או שדרוג לוח, חייב להשתקף בתרשים. מסמך שלא תואם את השטח מטעה דווקא ברגעי תקלה וחירום.

מה ההבדל בין FAT ל-SAT בבדיקות קבלה של לוח?

FAT מבוצעת אצל יצרן הלוח לפני המשלוח וכוללת בדיקות בידוד, רציפות הארקה, מיתוג מכני ולוגיקת בקרה. SAT מבוצעת באתר ההתקנה לפני החיבור למתח, ומוודאת שההובלה וההתקנה לא פגעו ברכיבים ושהכיולים תואמים את התכנון. שתי הבדיקות מסתיימות בפרוטוקול חתום שמהווה רשת ביטחון משפטית למזמין.

מתי נדרשת חוות דעת מהנדס חשמל בנוגע ללוח?

חוות דעת נדרשת כשקיים סכסוך או תביעה בנוגע לכשל, שריפה או נזק לציוד שמקורם במערכת החשמל, וכן מול חברות ביטוח בבחינת תביעות. החוות דעת נשענת על בדיקת השטח, על התיעוד ההנדסי ועל מתודת חקירה הנדסית, ומבחינה בין כשל תכנוני, כשל התקנה וכשל תפעולי.
