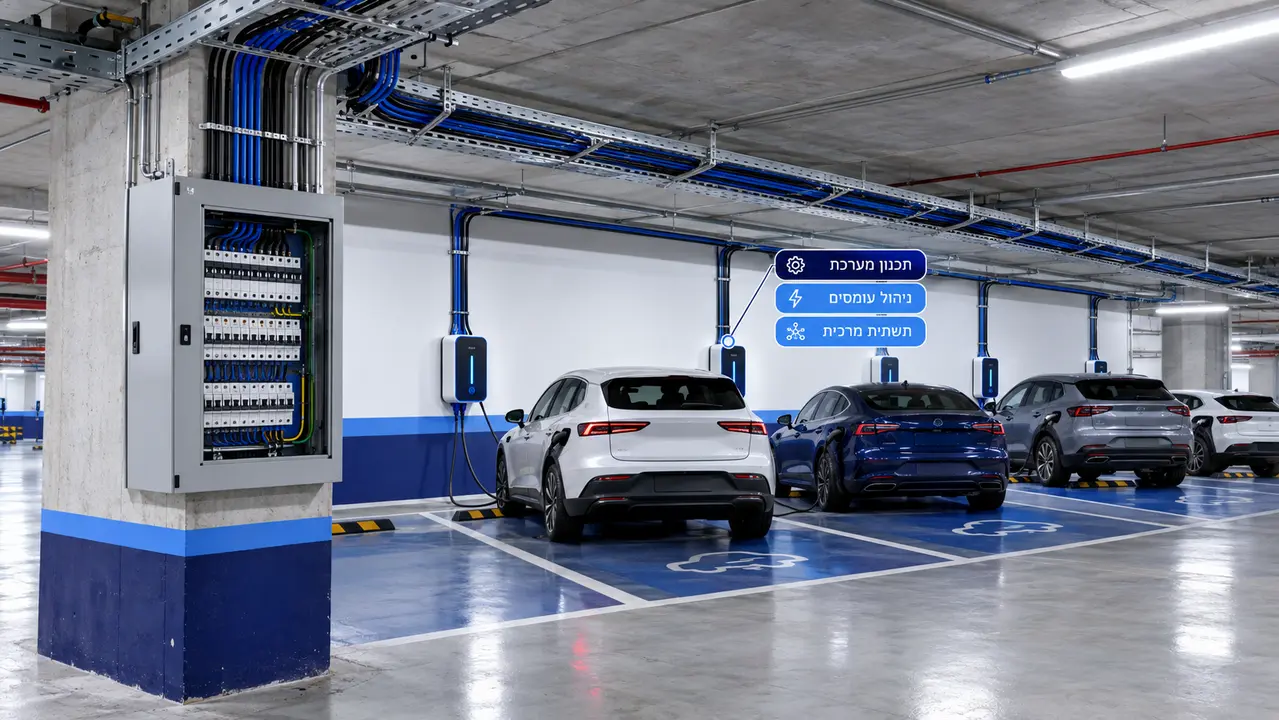

תכנון עמדות טעינה לרכב חשמלי: פתרונות, שלבים ועלויות

תכנון הנדסי של תשתית טעינה בחניון, מסקר אתר ועד חישוב עומסים וניהול אנרגיה

עיקרי הדברים

• תכנון עמדות טעינה הוא מערכת הספק רב-צרכנית הדורשת סקר אתר, מדידת עומסים בפועל וחישוב זרמי קצר, מפל מתח ואיזון פאזות.
• מקדם בו-זמניות מחושב נכון קובע את גודל ההזנה, השנאים והלוחות, וחייב להיגזר מתרחיש שימוש אמיתי של האתר.
• מערכת ניהול עומסים דינמית מונעת ניתוק מפסקים ראשיים ומאפשרת ניצול מלא של החיבור הקיים בלי הגדלתו.
• עמדות טעינה הן עומס לא-ליניארי שמייצר הרמוניות, מחמם מוליך אפס ושנאים, ומחייב תכנון איכות חשמל וניטור מראש.

מהו תכנון עמדות טעינה לרכב חשמלי ולמה זה לא רק התקנה פשוטה?

בבדיקות מתקני חשמל שאני מבצע בחניונים ציבוריים ובבניינים משותפים אני נתקל שוב ושוב באותה תמונה. עמדת טעינה אחת הותקנה כהלכה, אחר כך נוספה שנייה "על הדרך", ואז שלישית, כל אחת מגוף אחר ומכבל אחר. התוצאה היא מערך כבלים בלתי מנוהל על תקרת החניון, לוחות עמוסים עד קצה גבול הקיבולת, ואף אחד לא יודע מה קורה ברגע שכל העמדות יעבדו יחד. תכנון עמדות טעינה לרכב חשמלי הוא לא הוספת שקע ללוח קיים. זו מערכת הספק רב-צרכנית שדורשת חישוב זרמי קצר, ניתוח מפל מתח, איזון פאזות ובחינת יכולת ההזנה של המבנה כולו. מי שמדלג על השלב הזה מגלה אחרי שנתיים שהחניון שלו נעול טכנולוגית, בלי יכולת גדילה ובלי דרך חזרה.

ההבדל בין התקנה טלאית לתשתית טעינה מתוכננת מתחיל בהגדרת הפרויקט. כשמדובר בעמדה בודדת בבית פרטי, מדובר בתוספת עומס מקומית ומוגבלת. אבל כשמדובר בחניון עם עשרות חניות, העמדות הופכות לצרכן חדש שמשנה את מאזן ההספקים של המבנה. תכנון מוקדם כולל הגדרת משטרי עבודה, סקר עומסים באתר, בדיקת יכולת החיבור הראשי מול חברת החשמל, תכנון מובלי כבלים ופילוג מתח בטוח לאורך כל התוואי. מתודולוגיה דומה של תכנון תשתיות טעינה ארגוניות וציבוריות מופיעה גם ב-מסמכי תכנון ממשלתיים, והעקרונות בה זהים לכל מתקן – קודם מודדים ומחשבים, רק אחר כך מתקינים.

הסיכון בגישה הטלאית איננו רק תפעולי. כל תוספת עומס שלא נבדקה שוחקת את מרווחי הבטיחות של הלוחות הציבוריים, גורמת לניתוקים חוזרים של מפסקים ומורידה את רמת הבטיחות הכוללת של המתקן. בחקירות דליקות שביצעתי במבנים מרובי דיירים ראיתי בדיוק איך נראית נקודת הכשל הזאת, כשהכבלים שנוספו בלי חישוב הופכים למקור חום בתוך תעלה סגורה. אסור לשחק בחשמל, ובפרויקט טעינה זה מתחיל בתכנון ולא במדבקה על הקיר.

איך מתחילים פרויקט תכנון תשתית טעינה בחניון?

כל פרויקט תשתית טעינה מתחיל בסקר אתר ראשוני, וזה שלב שאי אפשר לדלג עליו. הסקר כולל סקירה של לוחות החשמל הקיימים ומצב פסי הצבירה, בדיקת רמת הזרם המאושרת מול חברת החשמל, ומדידת צריכת השיא בפועל במשך תקופה מייצגת. בלי מדידה של העומס החשמלי האמיתי בשעות העומס, כל חישוב שנעשה אחר כך עומד על נתונים משוערים ולא על מציאות. חניון שנראה במסמכים כבעל יתרת הספק עלול להיות בפועל על סף קיבולת בשעות אחה"צ של יום קיץ.

השלב השני הוא אפיון פרופיל המשתמשים, כי החניון עצמו מגדיר את התשתית. חניון משרדים מאופיין בטעינה ממושכת של 8-9 שעות במהלך יום העבודה, מה שמאפשר הספק נמוך לכל עמדה ופריסה רחבה. חניון מסחרי או קניון דורש תחלופה מהירה וזמינות גבוהה, כלומר עמדות בהספקים גבוהים יותר ומערכת ניהול שמפנה רכבים שסיימו. חניון מגורים משותף עובד בדפוס הפוך, טעינת לילה מרוכזת שבה כל הרכבים מתחברים פחות או יותר באותה שעה, וזה בדיוק התרחיש ששורף לוחות שלא תוכננו אליו.

השלב השלישי הוא קביעת נקודת המוצא התכנונית. יש שתי גישות והן לסירוגין. הראשונה היא שלב א' שנותן מענה מידי לרכבים הקיימים בחניון, בדרך כלל 10%-20% מהחניות. השנייה היא תכנון אב מלא שמכין תוואים ותשתית ל-100% מהחניות, גם אם ההתקנה בפועל תיעשה בהדרגה. ההמלצה ההנדסית שלי היא לא לבחור ביניהן אלא לשלב – להתקין מעט, אבל לתכנן את הכול. הפער בעלות בין הנחת שרוולים ותעלות ריקות בשלב הבנייה לבין חפירה ופתיחת תקרות אחר כך הוא של סדרי גודל.

מהו תרחיש שימוש ולמה הוא קובע את אופי התשתית?

תרחיש שימוש הוא התיאור ההנדסי של מה שקורה בחניון בפועל לאורך יממה, והוא הכלי שממיר את הפרופיל הכללי של המשתמשים למספרים. הנתון הקריטי ביותר הוא עקומת הביקוש היומית של המבנה כולו, כי עמדות טעינה לא עובדות בוואקום. בבניין משרדים, שעות השיא של מערכות מיזוג האוויר והמעליות הן בדיוק השעות שבהם הרכבים מתחברים בחניון. אם התכנון לא בודק את ההתלכדות הזאת, מגלים אותה לראשונה ביום קיץ חם כשהמפסק הראשי נופל ובניין שלם מתנתק.

המודל שמנחה את החישוב הוא מודל זמני שהייה מול דרישות אנרגיה. רכב חשמלי פרטי טיפוסי צורך ביום עבודה בין 10 ל-20 קילוואט-שעה, תלוי בנסיעות. חניה משרדית של 9 שעות דורשת הספק ממוצע של 2-3 קילוואט בלבד לכל רכב כדי למלא את הצורך הזה, גם אם העמדה עצמה מסוגלת ל-11 או 22 קילוואט. חניה קצרה של שעה וחצי בקניון דורשת הספק פי כמה כדי לתת לנהג תחושה שהטעינה הצדיקה את החניה. ההבדל הזה, בין הספק מותקן להספק נדרש בפועל, הוא הלב של התכנון הכלכלי.

וכאן ההוכחה ההנדסית שחוזרת על עצמה בכל פרויקט. תכנון שמניח מקסימום צריכה רציפה לכל חניה, כלומר כל עמדה בהספק מלא ובמקרה הגרוע כולן יחד, מוביל להזנה וללוחות שנבנים לעומס שלא יתרחש לעולם. בחניון של 50 עמדות זה ההבדל בין הזנה של מאות אמפר לבין הזנה של חלק מזה, הבדל שנוגע ישירות בגודל החיבור, בשנאים, בלוחות ובכבלים. מקדם בו-זמניות מחושב נכון חוסך את ההבדל הזה בלי לפגוע בשום משתמש. אבל הוא חייב להיגזר מתרחיש אמיתי של האתר, לא ממספר שנוח לשים בטבלה.

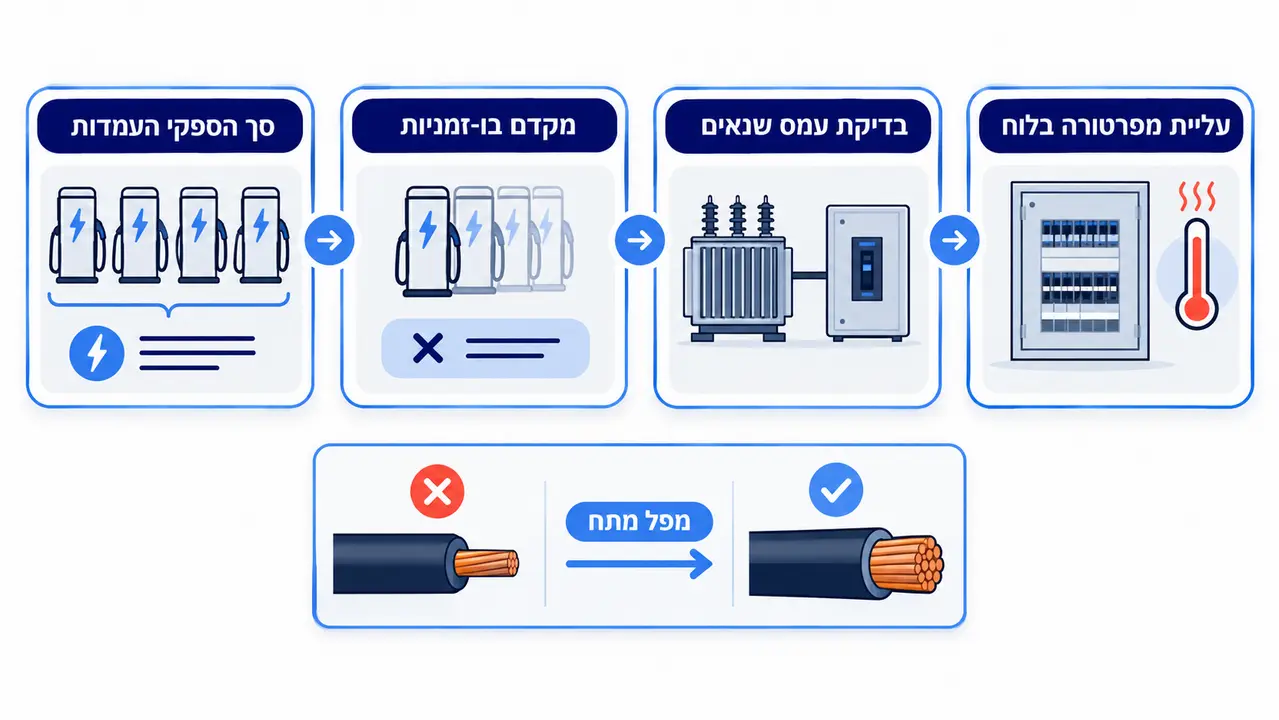

איך מחשבים עומס חשמלי לחניון עם עמדות טעינה?

תחשיב הספקים לחניון מתחיל בסיכום הספקי העמדות, אבל הסיכום הזה הוא רק שורת הפתיחה. השלב המשמעותי הוא קביעת מקדם הבו-זמניות, כלומר איזה חלק מהעמדות יעבדו יחד בפועל ובאיזה הספק, ואחריו בדיקת מקדם העמסה על השנאים והמפסקים הראשיים. טעינת רכב חשמלי היא עומס רציף, והכוונה בפועל היא זרם קבוע שנמשך שעות. זרם ממושך מעל שלוש שעות ברציפות מחמם את הלוח ואת הכבלים בצורה שונה מעומס רגעי, ולכן יש להתחשב בעליית הטמפרטורה בלוח, לבחור מקדמי תיקון לכבלים לפי אופן ההתקנה ותנאי הסביבה, ולא לסמוך על הקיבולת הנומינלית שכתובה בקטלוג. חשוב להבין שחישוב העומסים של הטעינה חייב להשתלב כחלק ממהלך שלם של תכנון מערכות חשמל מסחריות, כך שמערכות חיוניות כמו מיזוג, תאורה ומשאבות לא נפגעות מתוספת העומס החדשה.

בחניונים גדולים ובחניונים תת-קרקעיים מרובי מפלסים יש להוסיף ניתוח מפל מתח לאורך התוואי. עמדה שנמצאת 150 מטר מהלוח ומחוברת בכבל בחתך שהיה מספיק לעמדה במרחק 20 מטר, תסבול ממפל מתח שמחשב הרכב מזהה ומגיב אליו בהורדת הזרם או בעצירת הטעינה. הלקוח מקבל עמדה "תקועה" בלי סיבה נראית לעין, והסיבה היא חתך כבל שנחסך בתכנון.

אילו נתונים טכניים חייבים לאסוף לפני תחילת החישוב?

לפני שמתחילים לחשב, צריך להיות ביד מסמכים ונתונים קונקרטיים. ראשית, נתוני ההזנה הקיימים מחברת החשמל, כולל גודל החיבור וזרם הקצר הצפוי בנקודת החיבור, כי אלה קובעים את דרישות ההגנה ואת יכולת הגדילה. שנית, תוכניות אדריכליות עדכניות של החניון ופירוט המערכות האלקטרו-מכניות הקיימות בו, ממעליות ועד מערכות ניקוז ואוורור. שלישית, מגבלות פיזיות – מעברי אש ומחיצות, גבהים פנויים, מיקומי פירי חשמל קיימים ושטחי רצפה זמינים ללוחות. בלי המכלול הזה, כל תחשיב הוא תרגיל על נייר שמתנפץ מול המציאות בשטח בשלב הביצוע.

מהו ניהול עומסים בעמדות טעינה ואיך הוא מונע קפיצות חשמל?

ניהול עומסים הוא ההבדל בין חניון שעובד לחניון שקורס. עקרון הפעולה פשוט לתיאור ומורכב לביצוע נכון. המערכת מנטרת ברציפות את הצריכה הכוללת של המבנה, מחשבת בכל רגע את יתרת ההספק הפנוי, ומקצה אותה לעמדות הטעינה בזמן אמת. כשהצ'ילרים של הבניין נכנסים לעבודה מלאה והעומס החשמלי של המבנה עולה, המערכת מורידה את הזרם לעמדות. כשהעומס יורד, היא מעלה אותו בחזרה. התקשורת עם הרכב נעשית באמצעות איתות ייעודי שבו העמדה מודיעה לרכב מה זרם הטעינה המותר כרגע, והרכב נענה להוראה. הרכב לא מפסיק להיטען, הוא פשוט נטען לאט יותר לכמה דקות.

התוצאה המעשית היא מניעת ניתוקים פתאומיים של מפסקים ראשיים. ניתוק של מפסק ראשי במבנה, במיוחד במבנה עם מעליות או מערכות קריטיות, הוא אירוע שמסכן אנשים ולא רק ציוד. מערכת ניהול עומסים שעובדת נכון מבטיחה שהתרחיש הזה לא ייווצר מהצטברות עומסי טעינה, וגם מגינה על ציוד הקצה מפני תנודות ועומסי יתר. זה גם ההבדל בין חיבור חשמל שצריך להיבנות לגודל התיאורטי המלא של כל העמדות, לבין חיבור שמנוצל עד תום בכל רגע נתון.

מה ההבדל בין ניהול עומסים סטטי לניהול עומסים דינמי?

בניהול סטטי מגדירים תקרה קשיחה לקבוצת עמדות, למשל סך כולל שלא יעלה על 100 אמפר לכל עמדות החניון התת-קרקעי, ללא קשר למה שקורה בשאר המבנה. זה פתרון זול, אמין ופשוט, אבל הוא שמרני – התקרה נקבעת לגרוע שבמקרים ולא מנוצלת בדרך כלל. בניהול דינמי המערכת מודדת את הצריכה של כלל המתקן ומתאימה את התקרה של העמדות בכל רגע, כך שבשעות שפל של המבנה הטעינה מקבלת יותר הספק ובשעות שיא פחות. הבחירה ביניהם תלויה בתקציב ובמורכבות המתקן. לחניון קטן עם עודף קיבולת, ניהול סטטי מספק. למבנה צפוף חשמלית, עם עומסי מיזוג כבדים ומרווח צר, ניהול דינמי הוא ההבדל בין פרויקט בר-ביצוע לפרויקט שדורש הגדלת חיבור יקרה.

האם מערכת ניהול טעינה היא רכיב חובה בחניונים מרובי עמדות?

מבחינה הנדסית טהורה, לא תמיד. מבחינה כלכלית, ברוב החניונים מעל עשר עמדות התשובה היא כן. ההשוואה שמכריעה את הכף היא בין שתי השקעות. מצד אחד, הגדלת חיבור החשמל מול חברת החשמל, עם שדרוג שנאים, לוחות ולעיתים תשתית רחוב – השקעה תשתיתית כבדה שנמשכת לאורך זמן ותלויה בתנאים של הרשת באזור. מצד שני, התקנת מערכת בקרה וניהול עומסים שמאפשרת לנצל את הקיבולת הקיימת עד תומה. במקרים רבים הפער בין השתיים מממן את כל מערכת הניהול כמה פעמים, וזה עוד לפני שמביאים בחשבון את עלויות התפעול והתחזוקה של תשתית מוגזמת.

אבל הכדאיות הכלכלית היא רק חלק מהתמונה. בחניון עם משתמשים רבים, מערכת הניהול היא גם הכלי התפעולי ששומר על סדר. היא מאפשרת ניהול תורים כשיש יותר רכבים מעמדות, תיעדוף לרכבי חירום או להנהלה, ושמירה על יציבות אספקת החשמל לכלל הדיירים והשוכרים. מנסיוני בחקירת כשלים ובבדיקות מתקני חשמל, חניון ללא ניהול מרכזי הוא גם חניון שמייצר סכסוכים. כשאין בקרה, מי שמגיע ראשון תופס את כל ההספק, ומי שמגיע אחרון מקבל עמדה שלא עובדת. "גניבת הספק" בין שכנים או בין שוכרים במרכז מסחרי היא סכסוך שנמנע בקלות יחסית באמצעות מערכת שמחלקת את המשאב בצורה שקופה ומתועדת.

מה ההבדל בין עמדות טעינה בזרם חילופין לעמדות בזרם ישר מבחינת תשתית החשמל?

עמדות טעינה בזרם חילופין, בדרך כלל בטווח של 11 עד 22 קילוואט, הן העבודה השגרתית של תשתית טעינה בחניוני עבודה ומגורים. ההזנה שלהן היא תלת-פאזית פשוטה יחסית, ההספק לכל עמדה נמוך, והמרת הזרם נעשית בתוך מטען הרכב עצמו. מבחינת המתכנן זה אומר לוחות משנה סטנדרטיים, כבלים בחתכים רגילים וגמישות רבה בפריסה. כל עמדה כזאת היא צרכן בר-ניהול שקל לשלב במערכת ניהול עומסים מרכזית.

עמדות בזרם ישר, בהספקים של 50 עד 150 קילוואט ומעלה, הן חיה אחרת לגמרי. ההמרה מתבצעת בעמדה עצמה או בתחנה מרכזית, הזרמים בהזנה עצומים, והדרישות לפינוי חום ואוורור מחמירות בהרבה. עמדה כזאת צורכת בעצמה כמו בניין מגורים קטן, והיא חייבת להיות מוזנת ישירות מלוח ראשי או מהזנה ייעודית משלה. ההשלכות על התכנון מגיעות מיד – שנאים גדולים ויקרים, שטחי רצפה ניכרים ללוחות ולציוד ההמרה, ותוואי כבלים בחתכים רחבים שבדרך כלל מחייבים פסי צבירה מחוזקים ולא כבלים בודדים. ההחלטה לשלב עמדות DC בחניון היא החלטה תשתיתית שמשנה את סדרי הגודל של כל הפרויקט, וצריך לקבל אותה מתוך תרחיש שימוש מוכח ולא מתוך רצון להרשים במספרים.

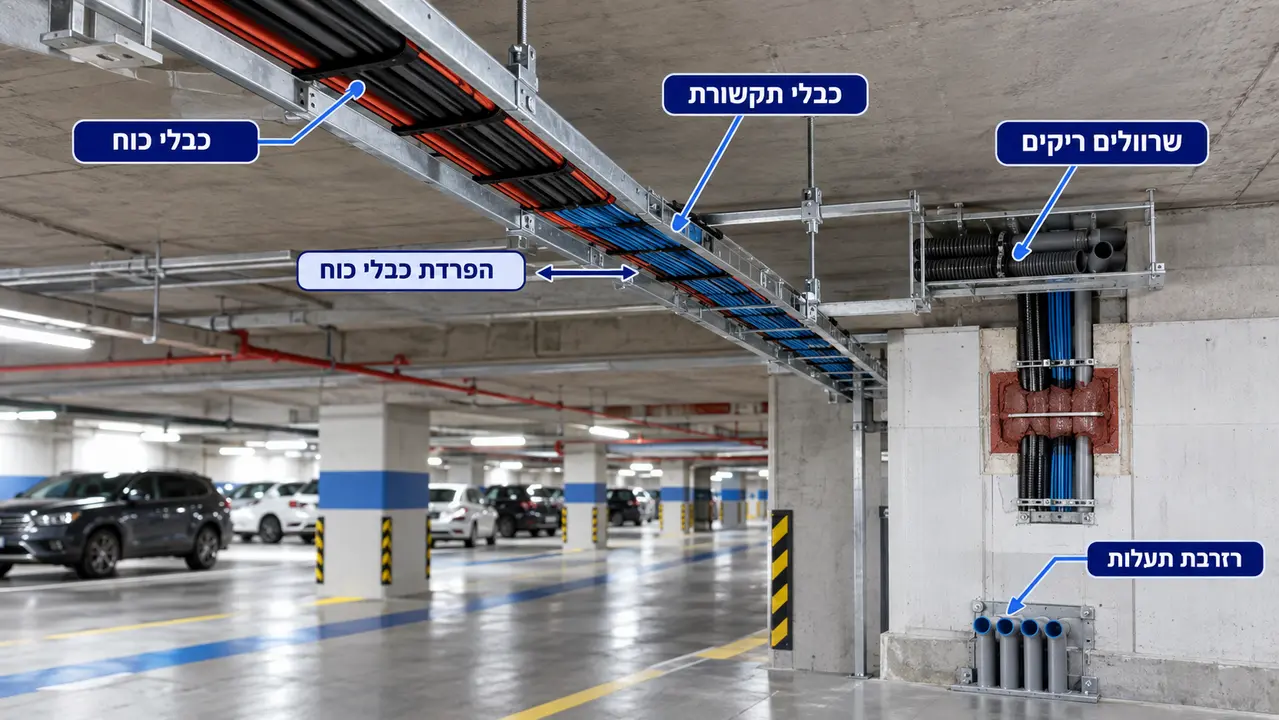

איך מתכננים נכון תשתית פיזית של תעלות, שרוולים ומסלולי כבלים בחניון?

התכנון הפיזי של הכבלים בחניון נראה כמו עניין גיאומטרי, אבל הוא טומן בחובו החלטות שקובעות את עלות התחזוקה וההרחבה של המתקן לעשרות שנים. הנקודה הראשונה היא תכנון סולמות ותעלות רשת לכבלים, כולל בדיקת עומס המשקל של הכבלים על תקרת החניון ובמיוחד על תליית מערכות קיימות. חניון שמתוכנן ל-40 עמדות עתידיות יישא על התקרה מאות מטרים של כבלי כוח, וזה משקל שצריך לחשב. הנקודה השנייה היא הפרדה בין כבלי כוח לכבלי תקשורת למניעת הפרעות אלקטרומגנטיות, הפרדה שאי אפשר להשיג אחר כך בלי לפרק את התשתית.

הנקודה השלישית היא מעבר כבלים באזורים מוגנים ובמחיצות אש. כל מעבר כבל דרך מחיצת אש דורש איטום מוסמך ששומר על דרגת העמידות של המחיצה, לפי הנחיות כבאות והצלה. בחקירות דליקות שביצעתי ראיתי לא מעט מקרים שבהם מעבר כבל לא מאוטם הפך לנתיב שמעביר עשן ואש בין מפלסים. הנקודה הרביעית היא הגנה פיזית – מעצורי חניה ועמודי חסימה שמגנים על העמדות ועל הלוחות מפגיעת כלי רכב, תליית ציוד בגובה תקני, ושמירה על גובה מעבר פנוי לכלי רכב גבוהים ולרכבי כיבוי.

תכנון מודולרי להתרחבות עתידית – מה חייבים להכין מראש?

תכנון מודולרי פירושו שלושה דברים קונקרטיים. ראשית, רזרבה של לפחות 30%-40% בקיבולת תעלות הכבלים, כי הוספת כבלים לתעלה רוויה אומרת פירוק של כל המערך. שנית, הנחת שרוולים ריקים ומעברי קירות ותקרות בין מפלסים כבר בשלב הבנייה הראשוני, כשהקבלן על האתר והפתיחה של אזור מוגן עדיין אפשרית. שלישית, חלוקת החניון לסקטורים עצמאיים, שכל אחד מהם מוזן מנקודה משלו, כך שהרחבה מדורגת נעשית מבלי להשבית מתקנים פעילים ומבלי לחתוך על תשתית עובדת. ההשקעה בשלושת אלה בשלב הבנייה היא אחוזים בודדים מעלות הפרויקט. ההשלמה שלהם בדיעבד היא פרויקט לכל דבר.

כיצד מתכננים לוחות חשמל, מערכי הגנה והארקה למערכות טעינה?

הארכיטקטורה הנכונה של הלוחות היא לוחות משנה ייעודיים לטעינת רכב חשמלי, מופרדים מלוחות השירותים הכלליים של המבנה. ההפרדה הזאת נותנת שלושה דברים. יכולת ניטור וניהול של כל הטעינה כמכלול אחד, בידוד תקלות כך שבעיה במערך הטעינה לא מפילה את התאורה והמעליות, ונקודת ניתוק מרוכזת ומזוהה במקרה חירום. בתוך הלוחות, מערך ההגנות של כל עמדת טעינה חייב לכלול מפסק אוטומטי מתאים לזרם הרציף, הגנה מפני זרמי דלף בהתאם לדרישות חוק החשמל ולתקנים הרלוונטיים, כולל התייחסות לרכיב הזרם הישר שעלול לדלוף מממירי הרכב ושהגנה רגילה לא מזהה, והגנה מפני מתחי יתר. זו נקודה שבה אין מקום לפשרות, כי זרם דלף בזרם ישר הוא בדיוק הסוג של תקלה שמסתיימת אצלי על שולחן החקירה.

ההארקה היא הנדבך השני. בחניונים תת-קרקעיים, שבהם רכב עומד על רצפה לחה ואנשים נוגעים בעמדה בידיים רטובות, שיטת ההגנה מפני חישמול חייבת להיות מתוכננת בקפידה. זה כולל שמירה על רציפות ההארקה לאורך כל התשתית, חיבור כל הגופים המוליכים באזור הטעינה לפס השוואת הפוטנציאלים, ובדיקת לולאת תקלה בכל נקודה כדי לוודא שהזרם בעת קצר יהיה מספיק גדול להפעלת ההגנה בזמן. בדיקות הארקה ולולאת תקלה הן לא פורמליות אלא ההוכחה המספרית שהמערך ינתק מתח בפועל כשיקרה תקלה. אפשר לקרוא עוד על תהליך בדיקת מתקני חשמל ומה היא כוללת מבחינת בדיקות הארקה, לולאות תקלה ופעולת הגנות.

מדוע השארת רזרבה פיזית וחשמלית בלוחות היא דרישת חובה?

רזרבה בלוח חשמל נראית כמו בזבוז של מקום, עד הרגע שצריך אותה. לוח שמלא עד קצה גבול היכולת לא מאפשר הוספת מפסקים, וההתמודדות עם זה בדיעבד היא החלפת הלוח כולו, כולל פירוק ההזנה והשבתת המערך לשעות או ימים. יש גם סיבה תרמית. לוח עמוס ללא מרווחים צובר חום, ומנגנונים תרמו-מגנטיים שעובדים בטמפרטורה גבוהה מהמיועד מבצעים ניתוקי שווא בזרמים נמוכים מהמדוד. הלקוח מקבל חניון ש"קופץ" בלי סיבה נראית, והסיבה היא לוח שנחסך בו אזור הפיזור התרמי. רזרבה של 25%-30% במקום ובקיבולת היא הביטוח הזול ביותר בפרויקט.

מה עדיף: הזנה פרטית מלוח הדירה או העסק או תשתית מרכזית משותפת?

זו אחת השאלות השכיחות בפרויקטים בבניינים משותפים, והתשובה ההנדסית היא חד משמעית יותר ממה שנוח לחלק מהדיירים לשמוע. במודל ההזנה הפרטית, כל דייר מושך כבל ממונה הדירה שלו ישירות לחניה. היתרון היחיד אמיתי הוא חיוב ישיר בחשבון הפרטי ללא תלות בוועד הבית. החסרונות חמורים בהרבה. אובדן שליטה הנדסי מלא – אף גורם לא מנהל את סך הכבלים שעוברים בשטחים המשותפים ואת העומס המצטבר על ההזנות. עומס כבלים בלתי מנוהל שמתלקק מעל תקרות ובתעלות משותפות. אי-יכולת ליישם מערכת ניהול עומסים מרכזית, כי אין נקודת שליטה אחת. והחמור מכול, סיכון בטיחותי בעת שריפה – כשעשרות הזנות פרטיות מפוזרות במבנה, אין דרך לנתק את כל הטעינה בפעולה אחת מרוכזת.

במודל התשתית המרכזית, לוח ייעודי לטעינה עם הזנה משותפת מספק את כל העמדות. כאן מקבלים אחידות הנדסית מלאה, כבלים מסודרים בתוואי מתוכנן, יכולת ניהול עומסים דינמי, נקודת ניתוק מרוכזת, שליטה מרחוק וניטור רציף. המחיר הוא ניהולי – המודל דורש הסכמה רחבה של הבעלים, התקנת מדי משנה ומנגנון גבייה. זה לא פשוט מבחינה חברתית, אבל זה ניתן לפתרון עם הכלים הקיימים כיום לחיוב מדויק. המסקנה ההנדסית שלי ברורה – בכל חניון מעל 5 עד 10 חניות, תשתית מרכזית מנוהלת היא הדרך הנכונה. מתחת לגודל הזה, ובתנאי פיקוח של מהנדס חשמל על כל הוספה, ניתן לשקול פתרונות פרטיים מבוקרים.

כיצד מבצעים מדידה וחיוב מדויקים בחניונים משותפים ומסחריים?

מדידה מדויקת היא התנאי לכך שתשתית טעינה מרכזית תעבוד מבחינה חברתית, כי אף מערכת לא שורדת סכסוכי כספים. הבסיס הוא התקנת מוני אנרגיה מאושרים ומכוילים בלוחות החשמל או בתוך עמדות הטעינה עצמן, כך שכל קילוואט-שעה שנצרך מתועד ומיוחס למשתמש. חשוב להקפיד על מונים ברמת דיוק ואישור המתאימה לחיוב כספי, כדי שהנתונים יעמדו גם בערעור של דייר שלא מסכים לחשבון.

מעבר למונים עצמם, צריך לתכנן את התקשורת ביניהם. קריאה אוטומטית של נתוני הצריכה דורשת פרוטוקולי תקשורת יציבים בין המונים למערכת הניהול, בדרך כלל רשת תקשורת תעשייתית מהסוג המקובל במוני אנרגיה. המטרה היא שהנתונים יגיעו למערכת החיוב בלי קריאה ידנית ובלי טעויות תמליל. בשכבה העליונה עומדת אינטגרציה עם תוכנות בילינג, שמפיקות דוחות צריכה לפי קילוואט-שעה, תומכות בתעריפי שיא ושפל לפי תעו"ז, ומאפשרות תמחור שמעודד טעינה בשעות שפל. הערך המוסף של המערכת הזאת הוא מניעת סבסוד צולב – משתמשי הרכב החשמלי משלמים במדויק על מה שהם צורכים, ושאר דיירי או שוכרי המבנה לא מממנים אותם בלי ידיעתם.

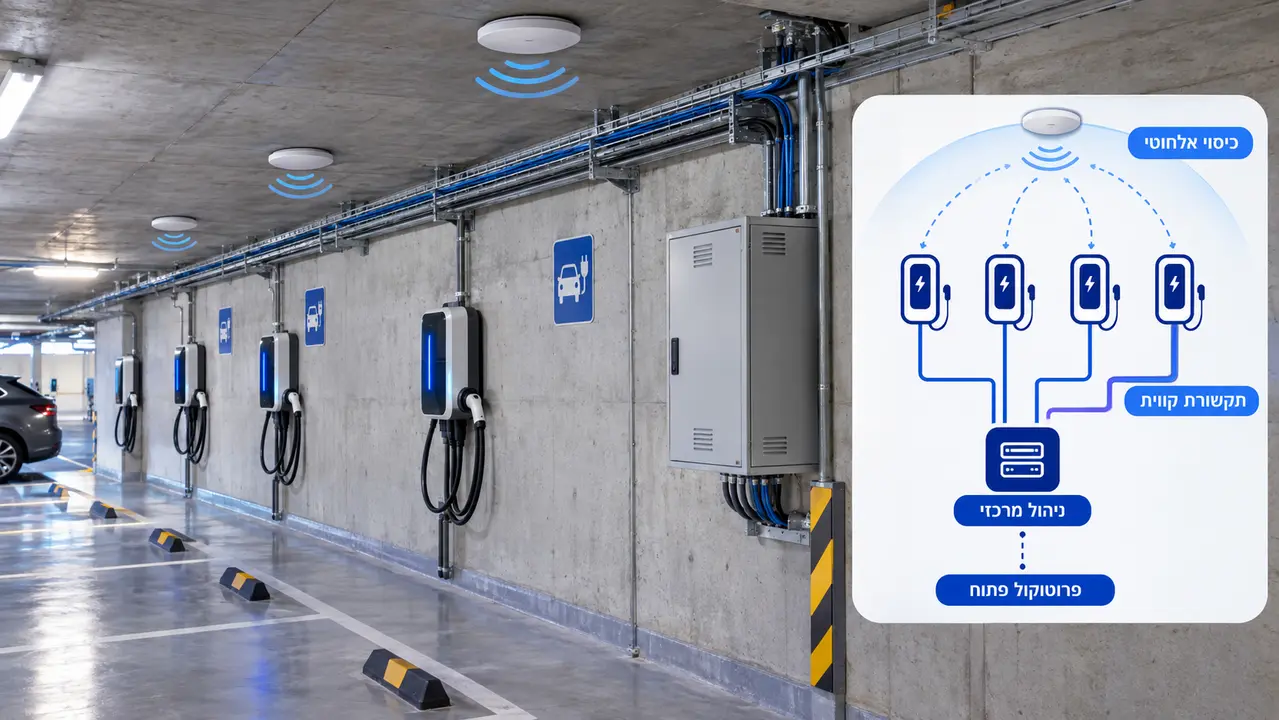

האם חובה לפרוס תשתית תקשורת ייעודית עבור עמדות טעינה בחניון תת-קרקעי?

מי שמתכנן תשתית טעינה בחניון תת-קרקעי חייב להתמודד עם עובדה פיזית פשוטה – קליטה סלולרית במפלסים תת-קרקעיים כמעט ואינה קיימת. עמדות טעינה שנשלטות דרך מודם סלולרי פשוט לא יתקשרו עם מערכת הניהול, והתוצאה היא חניון שלם של עמדות "חכמות" שמתפקדות כעמדות טיפשות, בלי ניהול עומסים, בלי חיוב מדויק ובלי ניטור. תקשורת היא לא מותרות במתקן טעינה מודרני, היא עמוד השדרה שלו.

הפתרון הראשון הוא תקשורת קווית – פריסת כבלי רשת תקניים או תשתית סיבים אופטיים בין הלוחות לעמדות, בתוואי מתוכנן שנפרש יחד עם כבלי הכוח. הפתרון השני הוא רשת אלחוטית מקומית, עם נקודות גישה מוגנות שמכסות את שטח החניון. בפועל, הפרויקטים הטובים משלבים את שתי הגישות – גיבוי קווי לרכיבים הקריטיים וכיסוי אלחוטי לגמישות. נקודה אחרונה שחשובה לא פחות מהטכנולוגיה עצמה היא עצמאות הבעלים. בחירה בציוד ובמערכות שתומכות בפרוטוקול פתוח ומקובל כמו OCPP מבטיחה שבעל החניון יוכל להחליף ספק שירות או מערכת ניהול בלי להחליף את הציוד. נעילה טכנולוגית אצל ספק בודד היא טעות שעולה ביוקר בעוד כמה שנים.

כיצד משפיעות עמדות טעינה על איכות החשמל והרמוניות ברשת המבנה?

זה החלק שבו רוב התכנונים החובבניים נופלים, כי הוא בלתי נראה לעין עד שהוא גורם נזק. עמדת טעינה היא עומס לא-ליניארי. הממירים האלקטרוניים ברכב ובעמדה שואבים זרם בפולסים ולא בצורה חלקה, ובכך הם מזרימים לרשת המבנה עיוותי זרם, כלומר הרמוניות. עמדה אחת לא מזיזה כלום. חמישים עמדות שעובדות יחד הופכות למקור הרמוני משמעותי שמשפיע על כל המבנה.

ההשפעות של התופעה הזאת הרסניות ומצטברות. ההרמוניות, ובמיוחד ההרמוניות המשולשות, מתאספות במוליך האפס ומחממות אותו לטמפרטורות שהוא לא תוכנן אליהן, גם כשמוליכי הפאזות נראים רגועים לחלוטין. הן מעמיסות עומס תרמי מוגבר על השנאים, מורידות את יעילות מנועים חשמליים במבנה, ומשבשות ציוד אלקטרוני רגיש. בחקירות כשלים פגשתי מבנים שבהם מוליך אפס שנצרב לאורך עשרות מטרים היה הסימפטום הראשון, והסיבה הייתה מתחם טעינה שלא נבדק מבחינת איכות חשמל. כשמתכננים מתחם טעינה בהספקים גבוהים, יש לתכנן מראש ניטור שוטף ולבצע בדיקת איכות חשמל והרמוניות, כדי למנוע כשלים ורכיבים שרופים בלוחות.

הכלים ההנדסיים קיימים ומוכרים. שילוב מסננים אקטיביים או פסיביים בהתאם לגודל הבעיה, תכנון מוליכי אפס מוגדלים במקטעים הרלוונטיים, ומעקב רציף אחרי מדדי העיוות ההרמוני הכולל. עלות המניעה היא חלק קטן מעלות התיקון אחרי שריפת לוח או אובדן שנאי, ובוודאי מעלות חקירת דליקה ותביעת ביטוח.

האם ניתן לשלב תשתית טעינה עם מערכות סולאריות ואגירת אנרגיה?

כן, ובלא מעט מקרים זה ההבדל בין פרויקט שמתקבל לפרויקט שנתקע. השילוב הראשון הוא עם מערכות פוטו-וולטאיות. שטחי גגות וקירוי חניונים נמצאים בדיוק מעל הצרכן שאליו החשמל הזה צריך להגיע, וההתאמה בין שעות הייצור הסולארי לבין שעות הטעינה בחניוני עבודה ומסחר היא מהטובות שיש בעולם האנרגיה. ייצור מקומי מקטין את העומס על החיבור הראשי ומקטין את עלות האנרגיה לכל קילוואט-שעה שנטען ברכב.

השילוב השני הוא מערכות אגירת אנרגיה בסוללות, וכאן נמצא הפתרון לבעיה הכי קשה של חניוני טעינה גדולים – מגבלת החיבור. מערכת אגירה עושה "גילוח שיאים". היא אוגרת חשמל בשעות שפל או בשעות ייצור סולארי, ופורקת אותו בשעות העומס של הטעינה, כך שהצריכה מהרשת לא חורגת מהחיבור הקיים גם כשביקוש הטעינה בשיא. המשמעות היא שחניון יכול לתמוך ביותר עמדות ובהספקים גבוהים יותר ממה שהחיבור שלו מרשה באופן ישיר. לחניונים גדולים, הטמעת מערכות אגירת אנרגיה מסחריות היא כיום חלופה הנדסית וכלכלית יעילה להמתנה ממושכת להגדלות חיבור מורכבות מול הרשת. לזה מתווסף החיסכון הפיננסי הישיר, הימנעות מדמי דרישת שיא, והשיפור בחוסן האנרגטי של המבנה במקרי הפסקות חשמל.

מהן הטעויות ההנדסיות הנפוצות והיקרות ביותר בתכנון עמדות טעינה?

אחרי כמעט ארבעה עשורים בענף החשמל, אני יכול למנות את הטעויות החוזרות כמעט בכל פרויקט שמגיע אלי לתיקון. הראשונה היא התעלמות ממפלי מתח. כבל בחתך לא מספיק למרחקים ארוכים בחניון גורם להתחממות ולעצירת טעינה מצד מחשב הרכב, והלקוח מאשים את העמדה בעוד הבעיה בכבל שמאחוריה. השנייה היא תכנון בלי ראייה קדימה – פריסת כבלים בודדים לכל חניה במקום תשתית פסי צבירה או תעלות מודולריות, מה שהופך כל עמדה חדשה לפרויקט חפירה. השלישית היא אי-תיאום עם מערכות כיבוי האש וגילוי העשן של המבנה. מתקן טעינה בחניון חייב מנגנון ניתוק חירום מרוכז, שמקבל אות מלוח גילוי האש ומוריד את מתח הטעינה באופן אוטומטי. חניון שבו כיבוי האש מתיז מים ואנשי כיבוי נכנסים, בזמן שהעמדות ממשיכות להזין רכבים במתח מלא, הוא תרחיש שאף מתכנן לא רוצה על השולחן שלו.

הטעות הרביעית היא בחירת ציוד קצה לא אמין או פרוטוקולים קנייניים. עמדה זולה שנכשלת אחרי שנתיים עולה יותר מעמדה איכותית, בגלל עלות ההחלפה, ההשבתה ואובדן אמון המשתמשים. ומערכת שעובדת רק מול השרת של ספק אחד מנעלת את בעל הנכס לגמרי. ידע זה כוח, ובפרויקט טעינה הידע הזה נמדד בכסף אמיתי – כל טעות מהרשימה הזאת עולה בין עשרות אלפי שקלים לפרויקט שלם שנזנח.

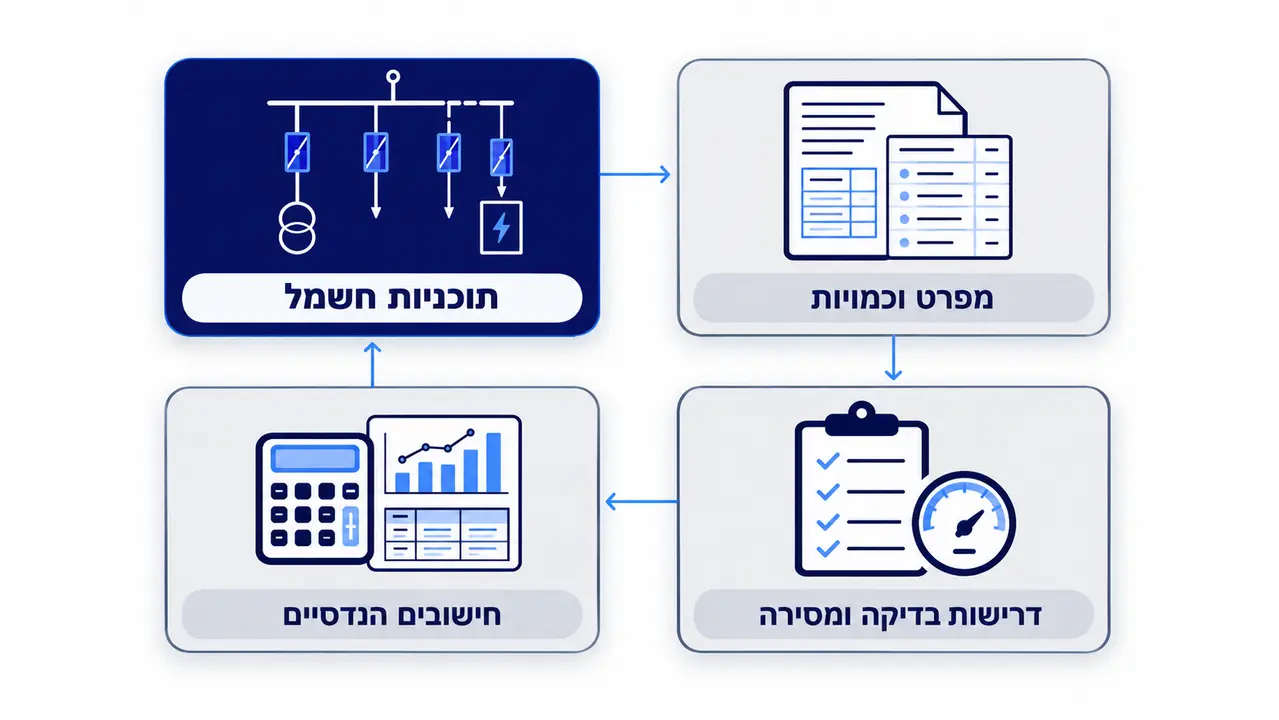

מהם התוצרים ההנדסיים שמתקבלים בסיום תהליך התכנון?

מזמין שמקבל תכנון עמדות טעינה לרכב חשמלי ברמה מקצועית אמור לקבל חבילת תוצרים מוגדרת, לא מסמך כללי אחד. החבילה נפתחת בתוכניות חשמל מפורטות – סכמות חד-קוויות של לוחות הטעינה עם כל מערכי ההגנות, ותוכניות פריסה גאומטריות של המובלים ותוואי הכבלים על גבי תוכניות החניון, כך שהקבלן יודע בדיוק מה מונח ואיפה. לזה מתווסף מפרט טכני מקיף וכתב כמויות מדויק, שמפרט את רכיבי ההגנה, הכבלים, הלוחות, אמצעי התקשורת ומערכת הבקרה, ומאפשר השוואת הצעות מחיר אמיתית בין קבלנים.

החלק השלישי הוא דוחות חישוב הנדסיים – חישובי זרמי קצר, מפל מתח לכל תוואי, מאזני עומסים על הלוחות והשנאים, ותרחישי ניהול אנרגיה שמראים איך המערכת מתנהגת בכל מצב. אלה המסמכים שמוכיחים שהתכנון עומד במבחן, וגם הבסיס לכל בדיקה עתידית של המתקן. החלק הרביעי הוא הגדרת דרישות הבדיקה והמסירה, כולל פירוט הבדיקות הנדרשות לפני הפעלה ראשונית – בדיקות הארקה, לולאות תקלה, פעולת ההגנות ותרחישי הניתוק בחירום – ואישור מהנדס או בודק חשמל מוסמך על פי חוק, שהמתקן נמסר תקין ובטוח. אם אתם עומדים בפני פרויקט טעינה בחניון שלכם, בדקו מול המתכנן מראש שכל ארבעת הרכיבים האלה כלולים בחוזה. ניסיון וידע לא קונים בכסף, אבל אפשר לשכור אותם לפרויקט אחד – וזה בדיוק המקום שבו הם מחזירים את עצמם.

מתכננים תשתית טעינה בחניון שלכם?

מורן מהנדסים מבצעת תכנון הנדסי מלא של עמדות טעינה לרכב חשמלי בחניונים משותפים, מסחריים וציבוריים, החל מסקר אתר ותחשיב עומסים ועד תוכניות לביצוע ופיקוח על ההתקנה. בשיחת ייעוץ ראשונית נבחן את נתוני החניון ונגדיר את היקף התכנון הנדרש.

שאלות נפוצות

האם חייבים מהנדס חשמל להתקנת עמדת טעינה בחניון משותף?

כל תוספת מתקן חשמל קבוע ברכוש המשותף דורשת תכנון ופיקוח של מהנדס חשמל בעל רישיון. מעבר לדרישה הפורמלית, תוספת עומס ללוחות הציבוריים בלי בדיקת יכולת ההזנה וההגנות חושפת את הבניין כולו לסיכון. בחניון מעל 5 עד 10 חניות מומלץ תכנון מרכזי אחד ולא הזנות פרטיות נפרדות.

כמה עמדות טעינה אפשר להתקין על החיבור החשמלי הקיים של הבניין?

אין תשובה אחידה, כי התשובה תלויה ביתרת ההספק הפנויה בשעות השיא, שנמדדת ולא מוערכת. עם מקדם בו-זמניות ומערכת ניהול עומסים דינמית, חניונים רבים תומכים במספר עמדות גדול משמעותית ממה שנדמה, בלי הגדלת חיבור. זה בדיוק מה שסקר אתר ותחשיב עומסים נועדו לקבוע.

האם עמדות טעינה מעלות את הסיכון לדליקה בחניון תת-קרקעי?

מתקן שתוכנן נכון, עם הגנות מפני זרמי דלף כולל רכיב זרם ישר, הארקה שנבדקה, איטום מעברי כבלים במחיצות אש ומנגנון ניתוק חירום מתואם עם לוח גילוי האש, לא מעלה את הסיכון. הסיכון נוצר בהתקנות טלאיות שנוספו בלי חישוב ובלי פיקוח, שבהן אני נתקל בחקירות דליקות.

כמה זמן לוקח לתכנן תשתית טעינה לחניון שלם?

השלב הארוך ביותר הוא בדרך כלל סקר האתר ומדידת העומסים, שדורשת תקופת מדידה מייצגת. אחריו תכנון חניון טיפוסי, כולל תוכניות, מפרט ודוחות חישוב, נמשך בין כמה שבועות לכמה חודשים, תלוי בהיקף ובמורכבות המבנה ובצורך בתיאום מול חברת החשמל.

סיכום

תכנון נכון של עמדות טעינה מתחיל במדידה ולא בהתקנה, נשען על תרחיש שימוש אמיתי ומקדם בו-זמניות מחושב, וכולל ניהול עומסים, לוחות ייעודיים עם רזרבה, הארקה שנבדקה, תשתית תקשורת וטיפול בהרמוניות. אתם מוזמנים לפנות אלינו לייעוץ הנדסי ראשוני, ובו נבחן את נתוני החניון שלכם ונגדיר את המסלול התכנוני המתאים.
