איכות חשמל והרמוניות: פתרונות מקצועיים למניעת הפרעות במתקן

איכות חשמל והרמוניות במתקן חשמל

מנהל אחזקה במפעל מזון מתקשר ומדווח על תופעה חוזרת. מפסק ראשי בלוח מנתק את עצמו פעמיים-שלוש בשבוע, תמיד בשעות העומס, ובלי שום סימן לעומס יתר אמיתי בכל מדידה שגרתית שבוצעה. הקבלן החליף את המפסק, החליף את הממסר, ובדק את ההידוק. התופעה נמשכה. כשהגענו עם נותח רשת והשארנו אותו מחובר לאורך מחזור עבודה מלא, התמונה התבהרה תוך יומיים. עומס מעוות של ממירי תדר במערך הקירור העלה את ערך ה-RMS הממשי של הזרם הרבה מעבר למה שמכשירי המדידה הפשוטים הראו, והמפסק עשה בדיוק את מה שתוכנן לעשות.

המקרה הזה ממחיש עיקרון שחוזר על עצמו בעשרות מתקנים. רוב הבעיות שמתויגות כ"תקלות רוח רפאים" אינן מסתוריות כלל. הן ביטוי מדיד של איכות חשמל ירודה ושל הרמוניות שמזהמות את הרשת הפנימית. במאמר הזה נפרק את הנושא לרמת עומק הנדסית, נסביר את ההבדל בין מדדי העיוות השונים, נראה כיצד הרמוניות פוגעות פיזית בשנאים ובלוחות, ונתאר את המתודולוגיה הנכונה לבדיקה ולפתרון. המטרה היא שבסוף הקריאה תדעו לזהות את הסימנים, להבין מה הדוח ההנדסי באמת אומר, ולהבדיל בין פתרון אמיתי לבין כיבוי שריפות יקר וחסר תועלת.

זמן קריאה: 7 דקות

תוכן העניינים

1. מהי איכות חשמל והרמוניות במתקן, ולמה זה נושא קריטי לתפעול הרציף
2. מה זה THD ואיך הוא משפיע על המערכת
3. מה ההבדל בין THDv ל-THDi ומתי כל אחד מהם קובע את רמת הסיכון
4. מה גורם לעיוות מתח ברשת וכיצד הוא מתפשט במתקן
5. מהם המקורות הנפוצים ביותר להיווצרות הרמוניות במתקנים תעשייתיים ומסחריים
6. אילו הפרעות במתקן נגרמות בשל איכות חשמל ירודה
7. כיצד פוגעות ההרמוניות באורך החיים של שנאים ולוחות חשמל
8. האם הרמוניות עלולות לגרום להפעלת שווא של מפסקי הגנה
9. מה הקשר בין קבלים לתיקון מקדם הספק לבין תהודה הרמונית במתקן
10. כיצד מבצעים בדיקת איכות חשמל והרמוניות בצורה מקצועית ומדוע בודק חשמל נחוץ לכך
11. איך מפרשים תוצאות של דוח איכות חשמל ומהם הנתונים שחייבים לבדוק
12. מהן שיטות הטיפול והפחתת ההרמוניות המקובלות כיום בתעשייה
13. כיצד תכנון הנדסי מונע בעיות איכות חשמל במתקנים חדשים מראש

מהי איכות חשמל והרמוניות במתקן, ולמה זה נושא קריטי לתפעול הרציף

איכות חשמל והרמוניות הם שני צדדים של אותו מטבע הנדסי. איכות חשמל מגדירה את מידת ההתאמה בין מתח האספקה והזרם הזורם במתקן לבין התנאים שבהם הציוד נועד לפעול בצורה תקינה. זה אינו מושג תיאורטי השמור לספרי לימוד, אלא פרמטר תפעולי וכלכלי ישיר. כל סטייה מגל הסינוס האידיאלי מתורגמת בסופו של דבר לחום מיותר, לבלאי מואץ ולהשבתות בלתי צפויות.

הרמוניות הן הרכיבים בתדרים גבוהים שמעוותים את גל הסינוס היסודי של 50 הרץ. הן נוצרות כאשר עומסים לא ליניאריים מושכים זרם בצורה שאינה פרופורציונית למתח. בעשורים האחרונים כניסתן ההמונית של טכנולוגיות מבוססות אלקטרוניקת הספק, מממירי תדר ועד דרייברים של תאורת LED, הביאה לעלייה חדה ברמת ההפרעות ברשת המקומית של כל מתקן. מה שהיה בעבר בעיה שולית הפך לגורם סיכון מרכזי לרציפות התפעולית.

הנדסת חשמל נכונה אינה מסתפקת בתיקון בדיעבד. היא עוסקת במניעה, בזיהוי מוקדם ובנטרול מתוכנן של מקורות העיוות. כאן נדרש בודק חשמל מוסמך סוג 03 שיודע לא רק להפעיל מכשיר מדידה, אלא לקרוא את התמונה ההנדסית הכוללת ולתרגם אותה להמלצות מעשיות. אסור לשחק בחשמל, ובתחום הזה אין מקום לפשרות שמבוססות על ניחושים.

מה זה THD ואיך הוא משפיע על המערכת

מדד THD, ראשי תיבות של Total Harmonic Distortion, מייצג את היחס בין סך האנרגיה ההרמונית הקיימת באות לבין הספק הרכיב היסודי, כלומר תדר הבסיס של 50 הרץ בישראל. הוא מבוטא באחוזים ומשמש אינדיקטור מרכזי לרמת העיוות של זרם או של מתח בנקודה מסוימת במתקן. ככל שהערך גבוה יותר, כך גל החשמל רחוק יותר מצורת הסינוס הנקייה שהציוד מצפה לה.

המשמעות הריאלית של הערכים תלויה בהקשר. עיוות מתח של עד כ-5 אחוז נחשב סביר ברשתות חלוקה ציבוריות בתנאי פעולה רגילים. כאשר ה-THD של המתח מתחיל לטפס מעבר ל-8 אחוז בנקודת חיבור פנימית, אלה כבר נורות אדומות שמחייבות אבחון. עיוות זרם, לעומת זאת, יכול להגיע לעשרות אחוזים בכניסה של עומס לא ליניארי בודד מבלי שזה מהווה כשלעצמו סכנה, וכאן בדיוק נדרשת הבחנה הנדסית מדויקת.

חשוב להפריד בין שני סוגי הזיהום. הזרם המעוות שהעומס מושך הוא הסיבה, והוא נמדד כעיוות זרם. עיוות המתח שנגרר בעקבותיו, כתוצאה מזרימת הזרם הזה דרך עכבת הרשת, הוא התוצאה שמשפיעה על כל יתר הצרכנים. ההבנה של היחס הזה היא הבסיס לכל ניתוח רציני של איכות חשמל.

מה ההבדל בין THDv ל-THDi ומתי כל אחד מהם קובע את רמת הסיכון

שני מדדים נושאים שמות דומים ומבלבלים רבים, אך הם מתארים תופעות שונות לחלוטין. THDv מודד את עיוות המתח הכולל במערכת, כלומר את ההפרעה שבאה לידי ביטוי בגל המתח עצמו. THDi מודד את העיוות ההרמוני של הזרם שהעומסים במתקן צורכים. ההבחנה הזו אינה סמנטית. היא קובעת היכן הסיכון האמיתי.

הזרם המעוות, ה-THDi, אינו פוגע בהכרח באף אחד בעצמו. עומס קטן עם THDi של 40 אחוז ויותר יכול לפעול לאורך שנים בלי לגרום נזק, פשוט מפני שהזרם המוחלט שלו נמוך. הבעיה מתחילה כאשר הזרם ההרמוני הזה זורם דרך עכבת הרשת ויוצר עליה מפל מתח מעוות. ברגע הזה ה-THDi הופך בפועל ל-THDv, ועיוות המתח הוא שמזיק לכל רכיב אלקטרוני אחר שמחובר לאותו פס צבירה.

כאן נכנס לתמונה גורם מכריע שרבים מתעלמים ממנו, והוא חוזק התשתית. עכבת לופ תקלה גבוהה, או שנאי שהותקן קטן מדי ביחס לעומסים שהתווספו עם השנים, מחמירים דרמטית את המעבר מזרם הרמוני לעיוות מתח. אותו עומס בדיוק, באותו THDi, ייצר עיוות מתח נמוך וזניח במתקן עם תשתית חזקה, אבל עיוות מתח מסוכן במתקן עם שנאי חלוש. לכן שתי מדידות זהות של THDi בשני מתקנים שונים יכולות להוביל למסקנות הנדסיות הפוכות לחלוטין.

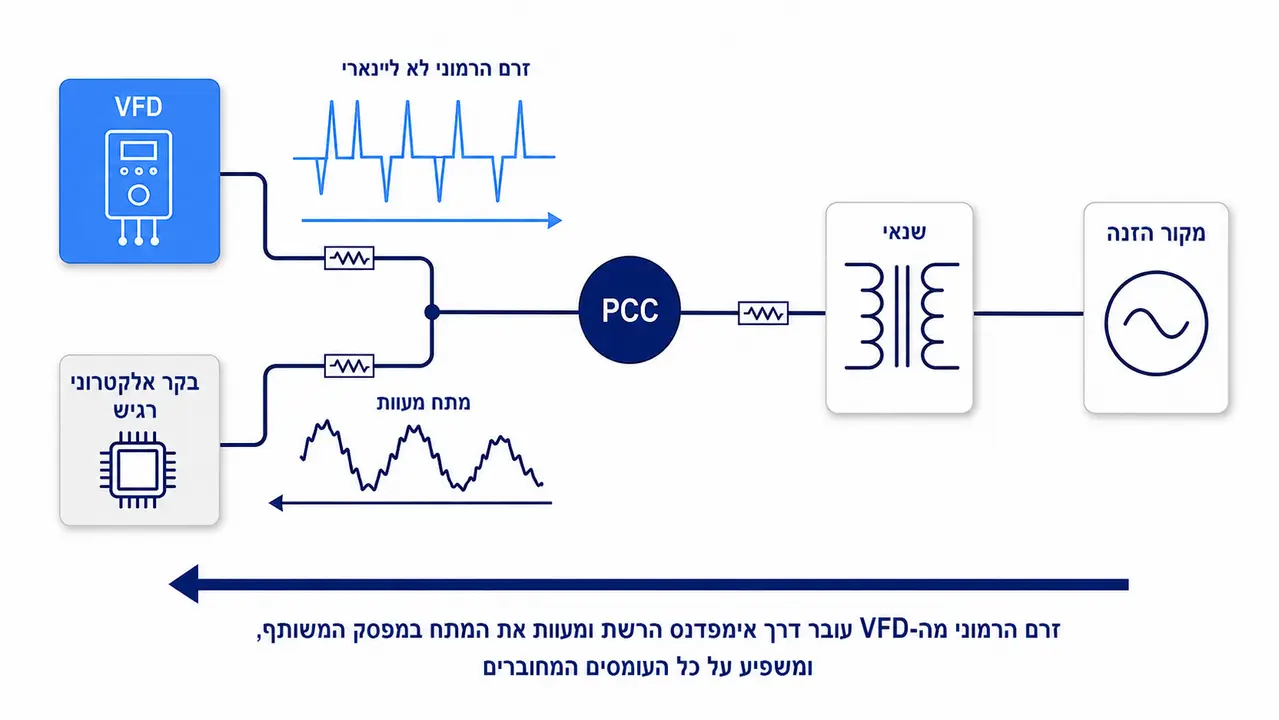

מה גורם לעיוות מתח ברשת וכיצד הוא מתפשט במתקן

עיוות מתח נגרם מזרימה של זרמים הרמוניים, הנמשכים על ידי עומסים לא ליניאריים, דרך עכבת מערכת האספקה. השנאים, הכבלים ופסי הצבירה אינם מוליכים מושלמים. לכל אחד מהם יש עכבה שגדלה עם התדר, ולכן כאשר זרם הרמוני בתדר גבוה זורם דרכם, נוצרת נפילת מתח בתדר הזה. נפילת המתח הזו מצטרפת לגל המתח היסודי ומעוותת אותו בנקודת החיבור המשותפת, ה-PCC.

הנקודה הקריטית להבנה היא שעיוות המתח אינו נשאר כלוא במכשיר שמייצר אותו. הוא מזהם את הרשת כולה. ממיר תדר במחלקה אחת של מפעל יכול לעוות את המתח שמגיע למחלקה אחרת לגמרי, ולפגוע בבקרי טמפרטורה רגישים או במערכות מחשוב שאין להם שום קשר למקור הבעיה. במבני משרדים, עומס מעוות של קומה אחת מתפשט דרך פס הצבירה הראשי ומשפיע על שכנים. זו הסיבה שאיכות חשמל היא נושא של המתקן כולו ולא של רכיב בודד.

מכון התקנים הישראלי מגדיר את הפרמטרים המותרים. ת"י 50160 העוסק במאפייני מתח החשמל המסופק מרשתות ציבוריות מתאר את הגבולות והמאפיינים של המתח בנקודת החיבור בתנאי פעולה רגילים, והוא מהווה אבן בוחן בכל ניתוח של עיוות מתח מול הרשת. עמידה בתקן הזה היא הבסיס, אך מתקן רציני מחייב גם בקרה פנימית הדוקה יותר.

מהם המקורות הנפוצים ביותר להיווצרות הרמוניות במתקנים תעשייתיים ומסחריים

המקורות העיקריים להרמוניות הם עומסים לא ליניאריים שמשתמשים ברכיבי מיתוג מהירים. הרשימה ארוכה וגדלה משנה לשנה. ממירי תדר לבקרת מהירות מנועים, מערכות אל-פסק, ספקי כוח ממותגים של ציוד מחשוב ושרתים, מטענים של רכבים חשמליים, ודרייברים של תאורת LED. כל אלה חולקים מאפיין משותף אחד.

בניגוד לעומס ליניארי קלאסי, כמו מנוע השראה רגיל או גוף חימום, שצורך זרם בצורה רציפה וסינוסואידלית התואמת את גל המתח, עומס לא ליניארי צורך זרם בפולסים קצרים וחדים. הוא "טועם" מהרשת רק בפסגות הגל ומתעלם משאר המחזור. הזרם הפולסטי הזה, כשמפרקים אותו מתמטית, מורכב מתדר היסוד בתוספת שורה ארוכה של הרמוניות בתדרים גבוהים. ככל שיותר עומסים כאלה מתחברים לאותו מתקן, כך הזיהום ההרמוני המצטבר גדל.

למה ממירי תדר VFD מייצרים זרמים הרמוניים משמעותיים

בכניסה של כל ממיר תדר יושב מיישר, ה-Rectifier, שתפקידו להמיר את המתח החילופין למתח ישר. ברוב הדרייבים מדובר בגשר דיודות או תיריסטורים של 6 פולסים. הגשר הזה מטעין קבל חיץ גדול, ולכן הוא מושך זרם רק כאשר מתח הרשת גבוה ממתח הקבל, כלומר בפסגות בלבד. התוצאה היא זרם בצורת שתי דקירות חדות בכל מחזור.

הפירוק ההרמוני של זרם כזה מניב הרמוניות אופייניות בסדרים 5, 7, 11 ו-13, כאשר ההרמוניה החמישית בדרך כלל הדומיננטית. דרייב של 12 פולסים, המשתמש בשני גשרים מוזחים, מבטל חלק מההרמוניות הנמוכות ומשפר את התמונה, אך הוא יקר יותר ופחות נפוץ. הבנת ספקטרום ההרמוניות הצפוי מאפשרת לתכנן מראש את משנקי הכניסה ואת הסינון הנדרש.

אילו הפרעות במתקן נגרמות בשל איכות חשמל ירודה

ההפרעות במתקן שנגרמות מאיכות חשמל ירודה אינן תיאורטיות. הן עולות כסף אמיתי. הרשימה כוללת השבתות פתאומיות של קווי ייצור, שריקת כרטיסים אלקטרוניים יקרים בבקרים ובמערכות הינע, פגיעה ברציפות מערכות תקשורת ורשתות מחשוב, ותופעות בלתי מוסברות במערכות בקרה תעשייתיות ובבקרי טמפרטורה.

דוגמה מהשטח. במפעל פלסטיק עם מערך הזרקה, הפרעת מתח של שבריר שנייה הספיקה כדי לאפס את בקר התהליך באמצע מחזור. התוצאה הייתה השבתה של הקו כולו, פינוי חומר גלם שהתקשה במכונה, וכיול מחדש. עלות של עשרות אלפי שקלים לכל אירוע, שהצטברו לסכומים כבדים על פני חודשים, עד שבוצע אבחון מסודר שזיהה את מקור העיוות. במפעלי מזון התמונה דומה, כאשר תקלת בקרה אחת יכולה לפסול אצווה שלמה.

הבעיה היא שהפרעות כאלה נדמות אקראיות ובלתי ניתנות לשחזור, ולכן קל לתייג אותן כ"באג" או "תקלה חולפת". בפועל יש להן סיבה מדידה. חקר כשלים במערכות חשמל מקצועי, המבוסס על מדידה ועל ניתוח הנדסי ולא על החלפת רכיבים בניחוש, הוא הדרך היחידה לחסוך את העלויות החוזרות האלה. ניסיון וידע לא קונים בכסף, והם בדיוק מה שמבדיל בין פתרון לבין הפסקת זמן.

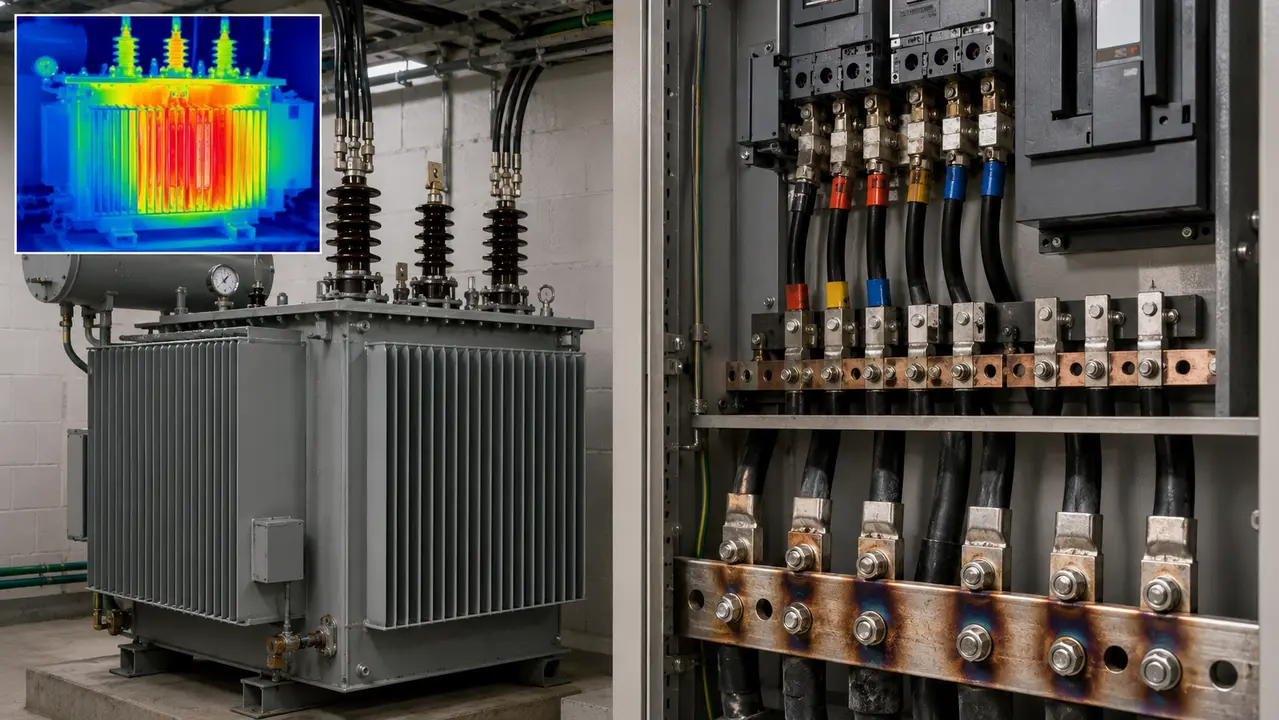

כיצד פוגעות ההרמוניות באורך החיים של שנאים ולוחות חשמל

הרמוניות מגדילות בצורה דרסטית את ההפסדים בשנאים. הפסדי הנחושת בליפופים גדלים בגלל אפקט העור, ה-Skin Effect, שגורם לזרם בתדר גבוה לזרום בשכבה החיצונית בלבד של המוליך ובכך מעלה את ההתנגדות האפקטיבית. במקביל גדלים הפסדי המערבולת, ה-Eddy Currents, בליבה ובמבנה המתכתי. כל ההפסדים האלה הופכים לחום.

החום הזה הוא האויב האמיתי. עליית טמפרטורה מתמשכת מאיצה את התיישנות חומרי הבידוד של הליפופים. כלל אצבע הנדסי קובע שכל עלייה של כ-10 מעלות צלזיוס בטמפרטורת ההפעלה מקצרת את תוחלת חיי הבידוד בערך בחצי. שנאי שתוכנן לשלושים שנה יכול לכשל תוך עשר אם הוא עובד באופן כרוני בסביבה הרמונית מבלי שתוכנן לכך. כאן נכנס מושג ה-K-Factor, מדד שמתאר עד כמה שנאי מסוגל לעמוד בעומס הרמוני. שנאי K-13 או K-20 בנוי עם מוליכים וקירור מתאימים לסביבה תעשייתית עתירת ממירים, בעוד ששנאי רגיל באותו מיקום פשוט יישרף לפני זמנו.

בלוחות החשמל הסכנה ממוקדת אחרת. ההרמוניות מסדר שלישי וכפולותיה, מה שמכונה ה-Triple Harmonics, אינן מבטלות זו את זו במוליך האפס אלא מצטברות בו. התוצאה היא זרם במוליך הניוטרל שיכול לעלות על הזרם בפאזות, התחממות של פסי צבירה, והתכה של מהדקים וחיבורי אפס. לוח שתוכנן עם מוליך אפס בחתך תקני לעומס ליניארי עלול להיות בתת-מימדים מסוכן בסביבה הרמונית. בדיקת מתקני חשמל תרמוגרפית מסודרת חושפת את נקודות החום האלה לפני שהן הופכות לכשל ולשריפה.

האם הרמוניות עלולות לגרום להפעלת שווא של מפסקי הגנה

התשובה היא כן חד-משמעי, וזו אחת התופעות המתסכלות ביותר עבור מנהלי אחזקה. הרמוניות מעוותות את צורת זרם העבודה ומעלות את ערך ה-RMS הממשי שלו מעבר למה שנראה כעומס ליניארי שקול. רכיבי הגנה טרמו-מגנטיים מגיבים לחום הנוצר מהזרם הממשי, ולכן יכולים לנתק גם כשהזרם הליניארי לכאורה תקין. גרוע מכך, ממסרים אלקטרוניים שאינם מודדים בשיטת True RMS פשוט מחשבים את הזרם בצורה שגויה ומורים על ניתוק בלי שיש עומס יתר אמיתי.

כך נולדות "תקלות רוח רפאים". מפסקים קופצים באופן אקראי, תמיד בעומס מסוים, בלי הסבר הגיוני מיידי. הקבלן מחליף את המפסק, ואחרי שבועיים התופעה חוזרת. מחליפים את הממסר, ושוב. הפתרון אינו בארון החלקים אלא במדידה. בדיקת איכות חשמל מקצועית מזהה את הזרם ההרמוני הממשי, מבדילה בין הפעלת שווא לבין עומס יתר אמיתי, ומונעת החלפות מיותרות של מפסקי הגנה תקינים לחלוטין. במקרה של מפעל המזון שתיארנו בפתיחה, זו בדיוק הייתה התמונה.

מה הקשר בין קבלים לתיקון מקדם הספק לבין תהודה הרמונית במתקן

הוספת קבלים לתיקון מקדם הספק היא פעולה שגרתית להפחתת קנסות חברת חשמל על הספק ריאקטיבי. אבל במתקן עם זיהום הרמוני היא יכולה להיות מסוכנת. הקבלים, יחד עם השראות השנאי, יוצרים מעגל תהודה מקבילי. לכל מעגל כזה יש תדר תהודה טבעי. אם תדר התהודה הזה מתלכד עם תדר של אחת ההרמוניות הדומיננטיות במתקן, למשל ההרמוניה החמישית בתדר 250 הרץ, מתרחש מצב של Resonance.

בתהודה, זרמי ההרמוניה מתעצמים פי כמה וכמה. הקבלים, שמהווים נתיב בעל עכבה נמוכה לתדרים גבוהים, סופגים זרם הרמוני אדיר שלא תוכננו אליו. התוצאה היא התחממות, נפיחות ובסופו של דבר פיצוץ של הקבלים, ולעיתים שריפה של לוח התיקון כולו. זהו תסריט שראיתי בשטח יותר מפעם אחת, תמיד אחרי התקנת בנק קבלים שבוצעה בלי בדיקת הרמוניות מקדימה.

הפתרון ההנדסי הוא התקנת קבלים עם משנקי חניקה, Detuned Reactors. המשנק מסיט את תדר התהודה של המעגל אל מתחת לתדר ההרמוני הנמוך ביותר במתקן, ובכך מונע את התהודה. ההסבר הזה ממחיש כלל יסוד. פתרון של בעיית מקדם הספק בלי לבדוק קודם את פרופיל ההרמוניות הוא לא חיסכון, אלא הימור על בטיחות הלוח. חוות דעת מהנדס חשמל וייעוץ הנדסי לפני התקנה כזו חוסכים נזק שעלותו גבוהה פי כמה.

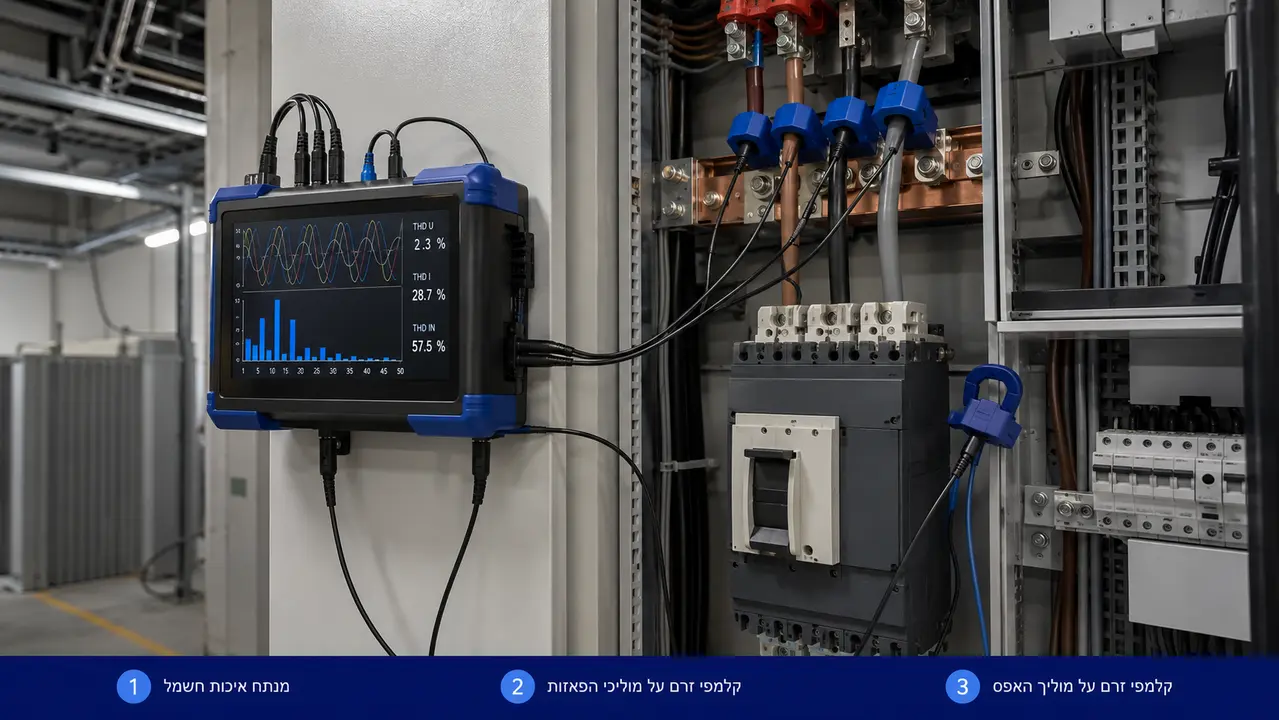

כיצד מבצעים בדיקת איכות חשמל והרמוניות בצורה מקצועית ומדוע בודק חשמל נחוץ לכך

בדיקת איכות חשמל מבוצעת באמצעות נותח רשת, Analyzer, מכשיר מתקדם שמותקן בלוח ומקליט ברציפות את כל פרמטרי החשמל. מתח, זרם, הספק, מקדם הספק, ספקטרום ההרמוניות, שקעי מתח, חוסר איזון בין פאזות ועוד. המכשיר אוסף עשרות אלפי נקודות מדידה לאורך זמן, ויוצר תמונה מלאה של התנהגות המתקן בכל תנאי עומס.

וכאן נמצאת הנקודה הקריטית. המכשיר עצמו אינו פותר דבר. הוא אוסף נתונים גולמיים. הערך האמיתי טמון ביכולת ההנדסית לתכנן את מערך המדידה נכון, להציב את החיישנים בבטחה תוך עבודה על לוח חי, ובעיקר לקרוא את הגרפים ולהבין מה הם אומרים. ההבדל בין דוח שמסתיים ב"נמדד THDv של 6 אחוז" לבין דוח שמסביר מה מקור העיוות, האם הוא מסוכן בתשתית הספציפית הזו, ומה הפתרון הנכון, הוא ההבדל בין נתון לבין תובנה. ידע זה כוח, וכאן הוא בא לידי ביטוי מלא.

לכן בדיקת מתקן חשמל בנושא איכות חשמל מחייבת מהנדס חשמל מנוסה, ולא רק טכנאי שמחבר מכשיר. ת"י 63191 בנושא ניהול איכות החשמל בצד הלקוח מתאר את עקרונות המדידה וההערכה של איכות חשמל בתוך מתקנים, והוא הבסיס המתודולוגי לתכנון תוכנית מדידה רצינית.

איפה הכי נכון להציב את מכשיר המדידה ונותח הרשת

הצבה נכונה היא חצי מהעבודה. נקודת המדידה הראשונה היא תמיד החיבור הראשי, ב-PCC, כדי לבחון את ההשפעה ההדדית בין המתקן לרשת ולהשוות מול גבולות התקן. אבל זה לא מספיק. כדי לבודד את מקור הבעיה צריך למדוד גם בלוחות המשנה החשודים, אלה שמזינים את קבוצות העומסים הבעייתיות. לוח שמזין מנועים גדולים עם ממירי תדר, או לוח שמזין מערך שרתים, יראה פרופיל הרמוני שונה לחלוטין מהלוח הראשי, ויאפשר להצביע במדויק על האשם.

כמה זמן חייבים להשאיר את המכשיר מחובר כדי לקבל תמונה אמינה

מדידה של שעה אינה שווה הרבה, ולעיתים מטעה לחלוטין. מתקן חי משתנה לאורך היממה. עומסי יום שונים מעומסי לילה, פעילות בסופי שבוע שונה מימי חול, ותהליכים מסוימים במפעל מתרחשים רק במשמרות מסוימות. כדי לתפוס את התמונה האמיתית, ובמיוחד את אירועי הקיצון שגורמים לתקלות, יש למדוד לפחות מחזור עבודה מלא של המתקן. בפועל מדובר בדרך כלל בין שלושה לשבעה ימים. רק כך נתפסים שקעי המתח החולפים, פסגות העומס וההצטברות ההרמונית בשעות השיא, שהם בדיוק האירועים שאחראים לתקלות הבלתי מוסברות.

איך מפרשים תוצאות של דוח איכות חשמל ומהם הנתונים שחייבים לבדוק

דוח איכות חשמל יכול להיות מאות עמודים של גרפים, וקל לטבוע בו. הפענוח המקצועי מתמקד במספר נתונים מכריעים. ראשית, השוואת ערכי ה-THDv בשיא העומס מול מגבלות התקן, כי זה המדד שקובע סיכון לציוד. שנית, איתור הרמוניות בודדות חריגות, כמו החמישית או השביעית, שמצביעות על סוג העומס המזהם. שלישית, בחינת מקדם ההספק, תוך הבחנה בין Cos phi של תדר היסוד לבין PF כולל שמושפע מהעיוות. רביעית, זיהוי שקעי מתח, Voltage Sags, שהם לרוב הגורם הישיר להשבתות הבקרים. וחמישית, בדיקת חוסר איזון בין הפאזות, שמעמיס שנאים וגורם לחימום מיותר.

הטבלה הבאה מסכמת את הנתונים העיקריים בדוח ואת המשמעות ההנדסית שלהם.

לניתוח ביצועים מעמיק יותר ולהבנת ההקשר הישראלי, חומר מקצועי של קבוצת ביצועים טכניים של מערכת החשמל בארגון CIGRE ישראל מספק מסגרת מקצועית לעיוות צורת גל, ניטור והפחתה.

מהן שיטות הטיפול והפחתת ההרמוניות המקובלות כיום בתעשייה

אין פתרון קסם אחד. כל פתרון מתאים לפרופיל רשת שונה, ובחירה לא נכונה יכולה אפילו להחמיר את המצב. הפתרונות המקובלים כוללים מסננים אקטיביים שמזריקים זרם הרמוני נגדי בזמן אמת ומבטלים את העיוות בנקודת החיבור, מסננים פסיביים שהם מעגלי LC מכווננים לתדר הרמוני ספציפי, משנקי כניסה במעגלי הממירים שמרככים את הפולסים החדים, ושנאי בידוד ייעודיים עם חיבורי כוכב ומשולש שמבטלים הרמוניות שילוש מסוימות.

הבחירה נקבעת אך ורק לפי הממצאים מהסקר והמדידה. פתרון שמתאים למפעל עם עומס ממירים קבוע יהיה שגוי לחלוטין במשרד עם עומסי מחשוב משתנים. לכן הסדר ההנדסי הוא תמיד מדידה ראשונה, ניתוח שני, ופתרון שלישי. מהנדס חשמל מנוסה לא ימליץ על מסנן לפני שהבין במדויק את ספקטרום ההרמוניות ואת מאפייני התשתית.

מתי נשתמש במסנן הרמוניות פסיבי ומתי עדיף להשקיע במסנן אקטיבי

ההשוואה מסתכמת בגמישות מול עלות. מסנן פסיבי זול יותר ומתאים לעומסים יציבים ולתדר הרמוני מוגדר וקבוע מראש, למשל מתקן עם בנק ממירים שמייצרים בעיקר הרמוניה חמישית. החיסרון שלו הוא נוקשות. אם פרופיל העומסים משתנה, הוא מאבד מיעילותו ואף עלול ליצור תהודה. מסנן אקטיבי, Active Harmonic Filter, יקר יותר באופן משמעותי, אך הוא מודד את הזרם ההרמוני בזמן אמת ומזריק זרם נגדי לאורך כל הספקטרום. הוא מתאים למתקנים עם עומסים משתנים ומגוונים, והוא הפתרון הגמיש ביותר כשהמתקן עתיד להתרחב. ההחלטה ביניהם היא הנדסית-כלכלית, ויש לבסס אותה על נתוני המדידה ועל תחזית ההתפתחות של המתקן.

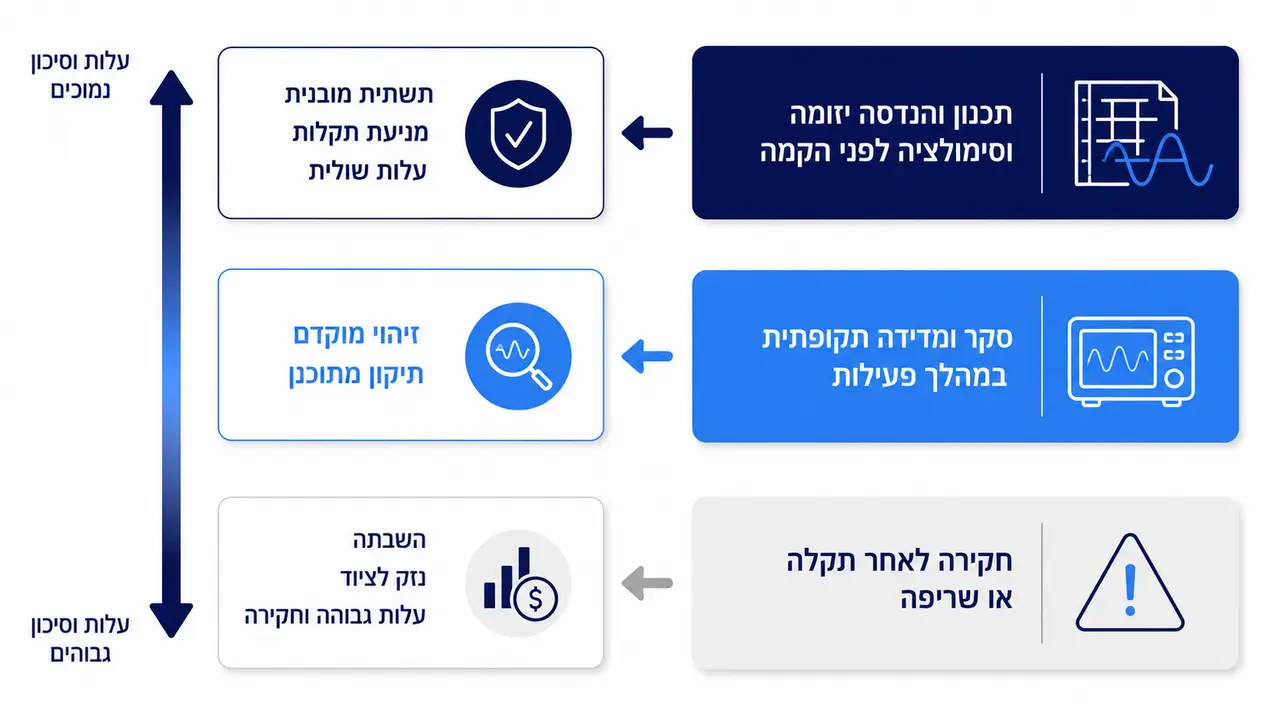

כיצד תכנון הנדסי מונע בעיות איכות חשמל במתקנים חדשים מראש

הדרך הזולה ביותר לטפל בהפרעות במתקן היא למנוע אותן עוד לפני שהמתקן הופעל. תכנון הנדסי מקצועי משתמש בסימולציות ממוחשבות של זרימת הספק והרמוניות כבר בשלבי התכנון, הרבה לפני שהוזמן הציוד. הסימולציה מאפשרת לבחור חתכי כבלים נכונים, שנאים בעלי K-Factor מתאים, חלוקת עומסים מאוזנת בין הפאזות, ותכנון מובנה של תשתית סינון בלוחות הראשיים במקום להוסיף אותה בדיעבד.

ההבדל הכלכלי עצום. הוספת מסנן אקטיבי במתקן קיים מחייבת השבתה, התאמת תשתית, ועבודה בתנאי שטח מורכבים, מעבר לעלות הציוד עצמו. אותה תשתית, כשהיא מתוכננת מראש, היא חלק טבעי מהפרויקט בעלות שולית. הבדל נוסף נמדד בנזק שנמנע. מתקן מתוכנן נכון לא חווה את סדרת הכשלים, ההשבתות והחקירות שהמתקן ה"מאולתר" עובר בשנות חייו הראשונות.

הטבלה הבאה ממחישה את עיקרון ההחלטה ההנדסי שעומד בפני כל בעל מתקן.

זו בדיוק נקודת המבט שמלווה את העבודה ההנדסית במורן מהנדסים. שילוב נדיר תחת קורת גג אחת של הנדסת חשמל במתח גבוה ונמוך, בדיקת מתקנים מוסמכת וחקירת כשלים ודליקות, נשען על ניסיון של כארבעה עשורים, חלקו בחברת החשמל, ועל מתודות חקירה מבוססות מדעים מדויקים. ליווי פרויקטים מתחילתם ועד מסירתם, לצד סקרים תקופתיים והנדסיים קפדניים, הוא מה שמבדיל בין מתקן שפשוט עובד לבין מתקן שעובד נכון, בטוח ולאורך זמן. בנושאי בטיחות ואיכות חשמל אין מקום לפשרות, ולא לניחושים.

שאלות נפוצות

כיצד אוכל לדעת אם המתקן שלי סובל מבעיית הרמוניות ולא מתקלה רגילה?

הסימנים האופייניים כוללים מפסקים שקופצים ללא סיבה ברורה, חימום חריג של לוחות או כבלים, קיצור חיים מהיר של קבלים, ותקלות חוזרות בבקרים ורגישים לשינויי מתח. המדידה היחידה שמאשרת זאת היא חיבור נותח רשת לאורך מחזור עבודה מלא ולא מדידה חד-פעמית.

האם חברת חשמל אחראית לבעיות הרמוניות שמקורן בתוך המתקן שלי?

חברת חשמל אחראית לאיכות המתח בנקודת החיבור שלה, כלומר בכניסה למתקן, ומוגדרת על פי ת"י 50160. עיוות הנוצר בפנים המתקן, בשל ממירים ועומסים לא ליניאריים שהבעלים הכניס, הוא באחריות בעל המתקן. חשוב לבצע מדידה שמאפשרת לקבוע בצורה חד-משמעית מאין הגיע העיוות.

מה ההשלכה של רמת הרמוניות גבוהה על ביטוח מתקן ועל חקירת נזק?

כאשר נגרם נזק לציוד יקר, חברות ביטוח עשויות לבחון האם המתקן תוחזק כנדרש ואם איכות החשמל עמדה בגבולות סבירים. מתקן עם תיעוד מדידות תקופתיות ודוחות הנדסיים נמצא במצב הרבה יותר טוב מבחינת הכיסוי מאשר מתקן שאין לו שום רקורד. במקרה של חקירת נזק, נתוני היסטוריית איכות חשמל יכולים להיות קריטיים.

האם מסנן הרמוניות פותר גם בעיית מקדם הספק?

מסנן אקטיבי מודרני מסוגל לתקן גם הספק ריאקטיבי וגם עיוות הרמוני בו-זמנית, ולכן הוא יכול להחליף גם את בנק הקבלים. מסנן פסיבי אינו מתקן הספק ריאקטיבי. ההחלטה על השילוב הנכון תלויה בפרופיל העומסים ובדוח המדידה. אין תשובה כוללת, יש תשובה לכל מתקן בנפרד.

האם בניין משרדים עם מחשבים ושרתים צריך לדאוג להרמוניות?

כן. ספקי כוח ממותגים של מחשבים ושרתים הם מקור מרכזי להרמוניות מסדר שלישי שמצטברות במוליך האפס. בניין עם קומות שרתים או עם חדר מחשבים מרכזי עלול להציג זרמי אפס גבוהים מאוד, שמסכנים פסי צבירה ומהדקים. בדיקה תרמוגרפית של הלוחות יחד עם ניתוח הרמוניות מספקת תמונה מלאה.

איכות חשמל אינה עניין של נוחות תפעולית. היא קובעת את אורך החיים של הציוד, את רציפות הייצור ואת רמת הסיכון לכשל ולשריפה. בעיות הרמוניות הן מדידות, ניתנות לניתוח ובנות פתרון הנדסי מבוקר, בתנאי שמתחילים ממדידה נכונה ולא מניחושים. אם המתקן שלכם מציג סימנים של תקלות בלתי מוסברות, או שאתם מתכננים מתקן חדש ורוצים לוודא שתשתית הסינון מתוכננת מראש, פנו לקבלת תמונה הנדסית מדויקת.
