הזמנת בדיקת לוחות חשמל מקצועית לאיתור ליקויים

בדיקת לוחות חשמל היא ההליך ההנדסי שמאתר כשלים סמויים במערכות ההזנה, החלוקה וההגנה של המבנה לפני שהם הופכים לקצר חשמלי, לשריפה או להשבתה כללית של האתר. כאן נסביר מה כוללת בדיקה מקצועית של לוח חשמל וכיצד נוצרים חיבורים רופפים והתחממויות מסוכנות. נעבור גם על מה שנדרש ממערך ההגנות ומהסלקטיביות שלו, על תיעדוף ממצאים לפי רמת חומרה הנדסית ועל מי שמוסמך מטעם החוק לבצע את הבדיקה ולהנפיק דוח בעל תוקף סטטוטורי.

זמן קריאה: 5 דקות

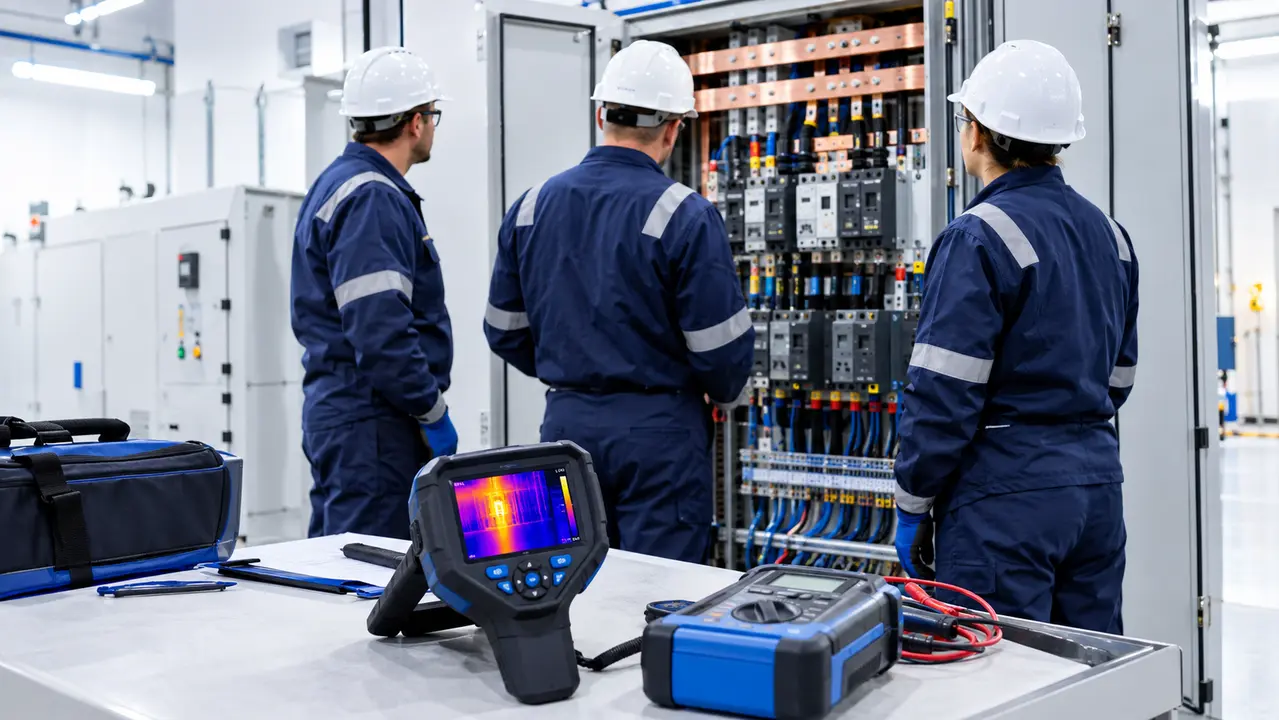

מהי בדיקת לוחות חשמל ומדוע היא קריטית לשרידות המתקן?

מנהל מתקן שנכנס לחדר חשמל ראשי בשעת עומס של חודש אוגוסט ומרגיש ריח קל של פלסטיק חרוך, מבין מיד שתקלה סמויה כבר החלה להתפתח בתוך המערכת. בדיקת לוחות חשמל היא הליך הנדסי מובנה שנועד לאתר כשלים במערכות ההזנה, הפיקוד והחלוקה לפני שיגרמו לקצר חשמלי או להשבתת קווי ייצור. הבדיקה בוחנת את שלמות פסי הצבירה, מנתחת את התנהגות מפסקי הזרם תחת עומס עבודה ומזהה ליקויים שמצלמות תרמיות ומכשירי מדידה חושפים לפני שמתרחש פיצוץ. טיפול מקצועי בזמן מונע שריפה וחוסך מאות אלפי שקלים על תיקוני חירום והשבתה כללית של המבנה.

דוחות מנהל הכבאות האמריקאי מראים שכשלים במערכות חלוקת אנרגיה ולוחות הזנה הם גורם מוביל לדליקות במבנים מסחריים ותעשייתיים. לפי נתוני מנהל הכבאות, תקלות ברשת החשמל גרמו לנזקים ישירים של מאות מיליוני דולרים ושיבשו קשות את פעילותם של ארגונים. רוב האירועים הללו התפתחו לאורך שבועות בגלל מגע רופף או עומס לא מבוקר שלא אותרו בבדיקה תקופתית.

לוח החשמל משמש צומת מרכזי שמזרים אנרגיה לכלל המערכות האלקטרומכניות, החל במערכות מיזוג אוויר ומשאבות כיבוי אש ועד למערכי שרתים רגישים. כשמתרחשת תקלה בפס צבירה ראשי עקב התרופפות בורג, הנזק אינו נעצר בלוח עצמו. השבתה פתאומית גוררת אובדן תוצרת, פגיעה במערכות מחשוב וסכנה מוחשית לחיי אדם. ניתוח הנדסי יסודי של הלוח מראה עד כמה המבנה בטוח ועוזר להפנות את תקציב התחזוקה קודם כל לסיכונים הממשיים.

שלבי הביצוע של בדיקת לוח חשמל מקצועית

בדיקת לוח חשמל במתקן תעשייתי או מסחרי דורשת מתודולוגיה סדורה המשלבת ידע מעשי מעמיק עם מכשור מדידה מכויל. בדיקה מקיפה אינה מסתכמת בהצצה חטופה אל תוך הארון, אלא כוללת שילוב של סקירה פיזית, מדידות חשמליות וסריקה תרמית תחת תנאי שטח אמיתיים. סטנדרטים בינלאומיים של תחזוקת ציוד חשמלי, כמו אלה המוגדרים במסגרת תקן NFPA 70B, קובעים מרווחי בדיקה ברורים ומחייבים שילוב של מספר שיטות כדי שמערכת החלוקה תהיה אמינה ככל האפשר.

כשהבודק מקבל מראש את שרטוטי החשמל המעודכנים, הוא יכול להשוות בין הזרמים המתוכננים לבין המציאות שנמדדת בפועל על גבי פסי הצבירה.

סקירה חזותית ומיפוי פיזי של רכיבי הלוח

בשלב הראשון בודקים מבחינה פיזית ומכנית את מעטפת הלוח ואת הרכיבים שמותקנים בתוכו. הבודק מוודא את תקינות סימון המעגלים, בוחן את שלמות המחיצות המבודדות ובודק את רמת האטימות של הארון מפני חדירת אבק, מים ומכרסמים. חדירת מזהמים אל אזור פסי הצבירה יוצרת נתיבי זליגה מסוכנים שעלולים להוביל לקשת חשמלית קטלנית. הבדיקה כוללת גם איתור סימני קורוזיה על גבי מגעי נחושת, זיהוי עקבות התחממות על מוליכים ובחינת בלאי מכני של מנגנוני הדריכה במפסקים אוטומטיים.

סריקה תרמוגרפית תחת תנאי עומס עבודה

את הסריקה התרמוגרפית מבצעים במצלמת אינפרא-אדום בעלת רזולוציה גבוהה, שקולטת את החום שנפלט מכל רכיב בלוח ומתרגמת אותו למפת טמפרטורה מדויקת. כדי שהתוצאות ישקפו את מצבו האמיתי של המתקן, הבדיקה חייבת להתבצע כשהלוח פועל תחת עומס עבודה מייצג של לפחות 40 אחוזים מהזרם הנומינלי. סריקה של לוח ריק מזרם היא חסרת ערך הנדסי, משום שהתנגדות מגע מייצרת חום רק כשזורם דרכה זרם חשמלי ממשי. המצלמה מאתרת הבדלי טמפרטורה זעירים בין פאזות שונות וחושפת נקודות חמות נסתרות שאינן נראות לעין האנושית.

בדיקות רציפות, מגעים ומדידות חשמליות

לאחר שלב הסריקה התרמית מבצע הבודק סדרת מדידות חשמליות ייעודיות לבחינת פרמטרים תפעוליים שאינם נראים בתמונת החום. סדרה זו כוללת מדידת מפלי מתח על פני מגעים ראשיים, בדיקת איזון עומסים בין שלוש הפאזות ובדיקת רציפות הארקה של דלתות הלוח והמסדים המתכתיים. מדידת התנגדות בידוד במגר מתח גבוה מוודאת שמבודדי הפסים והכבלים אינם סובלים מהזדקנות מואצת. בדיקות אלה מאפשרות לאמת את שלמות הנתיב החשמלי ולוודא שהזרם עובר אך ורק במוליכים המיועדים לכך.

למה מתרחשת התחממות לוח ומה הסכנות הטמונות בה?

התחממות לוח נובעת מתהליך פיזיקלי ישיר שבו אנרגיה חשמלית הופכת לאנרגיה תרמית על פי חוק ג'ול. כמות החום הנוצרת במוליך או בנקודת חיבור עומדת ביחס ישר להתנגדות החשמלית ולריבוע הזרם שעובר דרכה. כשמגע חשמלי מתרופף או מתחמצן, שטח המגע האפקטיבי קטן וההתנגדות המקומית מזנקת בחדות. אפילו עלייה זעירה של עשירית אוהם בנקודת חיבור שנושאת זרם של 400 אמפר תגרום לפליטת חום רציפה של אלפי ואטים בתוך נפח סגור, וזה מתכון ודאי לשריפה.

גורם מרכזי נוסף לעליית טמפרטורה הוא עומס יתר ממושך הנובע מחיבור צרכנים חדשים ללא תכנון הנדסי מוקדם. כשמוליכים ומפסקים פועלים מעבר לזרם המתוכנן שלהם, הטמפרטורה הפנימית בארון עולה ומחלישה את כושר הבידוד של החומרים הפלסטיים. חוסר איזון חמור בין הפאזות מעמיס יתר על המידה פאזה בודדת ומזרים זרמים בלתי רצויים במוליך האפס. גם עיוותים הרמוניים שנגרמים מספקי כוח ממותגים ומשני תדר מחממים יותר את פסי הצבירה ואת השנאים.

כששכבת הבידוד סביב מוליך הנחושת נמסה, נוצר נתיב קצר ישיר אל גוף הלוח המוארק, והתוצאה היא הבזק קשת בעוצמה הרסנית.

הסכנה המרכזית בהתחממות בלתי מבוקרת היא פריצת קשת חשמלית, הידועה בשם ארק פלאש. תופעה זו יוצרת גל הדף בעל טמפרטורה שמגיעה לאלפי מעלות צלזיוס, מתיכה חלקי מתכת ומעיפה רסיסים לוהטים לכל עבר. מלבד סכנת החיים המיידית לכל מי שנמצא בקרבת הלוח, אירוע כזה משמיד את הציוד כליל ומשבית את פעילות המבנה לחודשים ארוכים. התחממות מתמשכת גורמת גם לריתוך מגעים בתוך מפסקים אוטומטיים, תופעה שמונעת מהם להיפתח בעת קצר ומבטלת את יכולת ההגנה של המערכת.

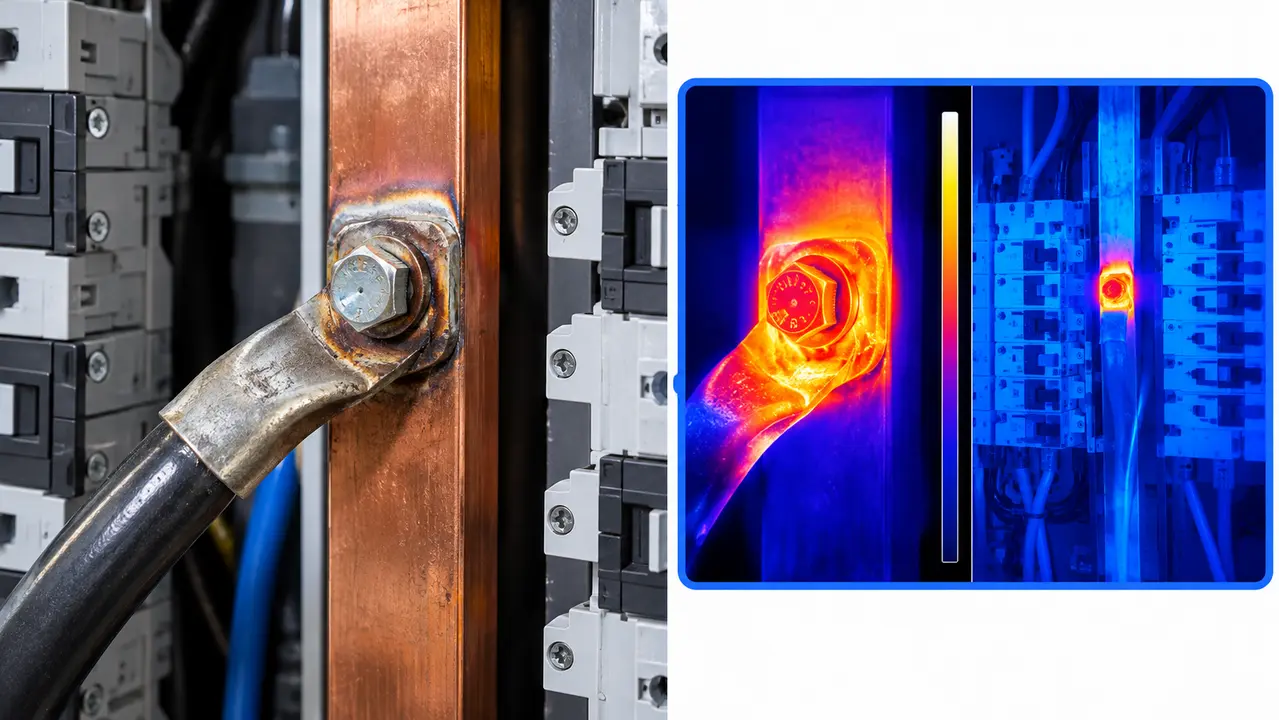

איך חיבור רופף בלוח מייצר כשל חשמלי שקט?

חיבור רופף הוא גורם הכשל הערמומי ביותר בלוחות מתח נמוך וגבוה כאחד. הבעיה העיקרית במגע רופף היא שהוא אינו יוצר זרם יתר ואינו מקפיץ את מפסקי הזרם בשלביו הראשונים. המפסק מזהה זרם עבודה רגיל לחלוטין של המנוע או המערכת, אך בנקודת ההידוק של נעל הכבל או בורג פס הצבירה מתפתחת טמפרטורה קיצונית. נקודה חמה זו ממשיכה לפעול כגוף חימום נסתר בתוך הארון במשך שבועות ארוכים ללא שום התרעה במערכות הבקרה של המבנה.

רפיון חיבורים מתפתח בדרך כלל בעקבות שילוב של מספר גורמים מכניים ותרמיים. רעידות מתמשכות של משאבות סמוכות, של מדחסים במערכות מיזוג או של שנאים משחררות אט אט את ברגי ההידוק. גורם נפוץ נוסף הוא מחזורי התפשטות והתכווצות תרמית של מתכות שונות המחוברות יחד, תופעה הבולטת במיוחד בחיבורי נחושת ואלומיניום. כשמהדקים חיבורים במברג רגיל או בלי מפתח מומנט מכויל, החיבורים נשארים רפויים מדי או שהמוליך נמעך מהידוק יתר ואחיזתו נחלשת לאורך זמן.

חום גבוה מאיץ חמצון.

אז מתחיל תהליך הרסני של עליית התנגדות מואצת. שכבת התחמוצת הנוצרת על גבי המתכת מבודדת חלק משטח המגע, מה שמאלץ את הזרם לעבור בשטח קטן עוד יותר ומעלה את החום לערכים של מאות מעלות. כשנקודה חמה לא מאותרת בזמן, התוצאה עלולה להיות שריפה או הרס מוחלט של הציוד, אירוע המצריך לאחר מכן חקר כשלים הנדסי מעמיק כדי לקבוע את מקור התקלה ואת אחריות הגורמים המעורבים.

כיול ובדיקת הגנות חשמל להבטחת ניתוק סלקטיבי ובטוח

מערך ההגנות בלוח כולל מפסקים אוטומטיים זעירים, מפסקים יצוקים בעלי הגנות אלקטרוניות, ממסרי פחת וממסרי הגנה מורכבים במתקנים גדולים. תפקידן של הגנות אלה הוא לזהות זרמי עומס יתר וזרמי קצר במהירות שיא ולנתק את מקטע הרשת הפגום לפני שייגרם נזק למוליכים ולציוד. בדיקת הגנות חשמל מוודאת כי המפסקים מגיבים בדיוק בזמנים המוגדרים בעקומות הניתוק של היצרן, וכי המנגנונים המכניים אינם תפוסים עקב הצטברות לכלוך או שחיקה פנימית.

סלקטיביות נכונה מצילה מפעלים.

עיקרון הסלקטיביות קובע שבעת תקלה במעגל קצה, רק המפסק המזין את אותו מעגל ספציפי ינותק, בעוד שהמפסק הראשי של המתקן יישאר מחובר וימשיך להזין את שאר חלקי האתר. במתקנים רבים שבהם בוצעו שינויים לא מבוקרים, מתגלים ליקויים חמורים שבהם הגנות הלוח הראשי כוילו לערכים נמוכים מדי או שמפסקי המשנה כוילו לערכים מקסימליים. במצב כזה, קצר פשוט במנוע קטן בקו הייצור גורם לנפילת המפסק הראשי ולהשבתת המפעל כולו. בודק מוסמך משווה את זרמי הקצר הצפויים במתקן לכוונון של היחידות התרמו-מגנטיות והאלקטרוניות במפסקים.

בטיחות המתקן תלויה גם בכך שכושר הניתוק של המפסקים מתאים לזרמי הקצר. אם זרם הקצר הצפוי בלוח גבוה מכושר הניתוק הנקוב של המפסק, המפסק עלול להתפוצץ בעת ניסיון ניתוק במקום לקטוע את התקלה בשליטה. בודק החשמל מחשב את עכבת לולאת התקלה בנקודות שונות, בוחן את תאימות הציוד לזרמי הקצר המקסימליים ומוודא שזמני התגובה עומדים בדרישות חוק החשמל.

מיפוי ליקויים נפוצים בלוחות חשמל ותעדוף טיפול

דוח הנדסי מקצועי מסווג את הממצאים שנחשפו במהלך בדיקת לוח חשמל לפי רמות חומרה מוגדרות, כדי שהנהלת האתר תדע לאן להפנות את המשאבים. כך לא נגררים לתגובות בהלה, וצוות האחזקה מטפל קודם כל בסיכונים שעלולים לפגוע בחיי אדם או להשבית את המתקן. חלוקה הנדסית ברורה מגדירה מתי נדרש ניתוק חירום מיידי ומתי אפשר להמתין להשבתה יזומה בסוף שבוע.

הניסיון שנצבר בארבעה עשורים של בדיקות וחקירות מלמד שמרבית התקלות החמורות החלו כליקויים תחזוקתיים קטנים שהוזנחו לאורך זמן.

מטריצת תעדוף לטיפול מהיר בממצאים

המטריצה ההנדסית מחלקת את הממצאים לשלוש קטגוריות עיקריות. ליקויים קריטיים מחייבים פעולה בתוך 24 שעות או השבתה מיידית, והם כוללים טמפרטורות חריגות מעל הסף המותר וסימני התפחמות, וגם הארקה מנותקת או מוליכים חשופים במתח. ליקויים בחומרה בינונית מאפשרים חלון טיפול של עד שבועיים, וכוללים חוסר איזון פאזות משמעותי, עומסים קרובים לסף הנומינלי ומעברי כבלים שאינם אטומים. ליקויים ברמת תחזוקה שוטפת כוללים חוסר שילוט, הצטברות אבק ותיעוד לא מעודכן, ומטופלים במסגרת תוכנית העבודה התקופתית.

מה ההבדל בין סריקה תרמוגרפית נקודתית לבין בדיקת מתקני חשמל כוללת?

מנהלי מתקנים רבים טועים לחשוב שהזמנת צילום תרמוגרפי פשוט פוטרת אותם מכל אחריות ומספקת הגנה מלאה על הלוח. צילום תרמי הוא כלי אבחון מעולה לאיתור נקודתי של חום, אבל הוא רק חלק אחד מתוך סל בדיקות רחב בהרבה. מצלמה תרמית מזהה אך ורק תסמינים חיצוניים של חום ברגע הבדיקה עצמו, ואינה מסוגלת לבדוק אם מפסק הזרם אכן יקפוץ בזמן הנכון בעת קצר לאדמה.

סריקה תרמית שאינה מלווה במדידות חשמליות מקיפות מעניקה תחושת ביטחון כוזבת ומשאירה סיכונים משמעותיים של קצר חשמלי בלי טיפול.

בדיקה הנדסית מקיפה בוחנת את עמידות המתקן כולו בהתאם לחוק החשמל ותקנותיו, כולל בדיקת מנגנוני הפחת, איכות ההארקה וכושר העמידה של הלוח בזרמי תקלה. איתור נקודות חמות בלוח מטפל בסיכון המיידי, אבל לבטיחות לאורך זמן צריך בדיקת מתקני חשמל שבוחנת את עמידות הרשת, את לולאות התקלה ואת ההארקות בכל חלקי המבנה. השילוב בין שתי הבדיקות יוצר תמונת מצב אמינה שמונעת הפתעות יקרות ומסוכנות.

מיהו הגורם המוסמך לבצע את הבדיקה ולהנפיק דוח הנדסי?

החוק במדינת ישראל מגדיר באופן ברור מי רשאי לבצע בדיקות בלוחות חשמל בעלי הספקים שונים. בודק חשמל מוסמך מחזיק ברישיון ייעודי מטעם היחידה לרישוי חשמלאים במשרד העבודה, המחולק לשלוש דרגות לפי גודל החיבור. מתקנים מסחריים ותעשייתיים גדולים דורשים מעורבות של מהנדס בעל רישיון בודק סוג שלוש, הרשאי לבדוק מתקנים ללא הגבלת מתח וזרם. בדיקה של גורם לא מוסמך אינה תקפה מבחינה חוקית ואינה מגנה על בעלי הנכס.

אסור לשחק בבטיחות החשמל.

חברות הביטוח עלולות לדחות דוח בדיקה שלא חתם עליו בעל רישיון מתאים, וזה משאיר את הנהלת האתר חשופה לתביעות.

חשוב מאוד להפריד בין הקבלן המבצע עבודות תחזוקה לבין הבודק ההנדסי שבוחן את המתקן. מהנדס בודק בלתי תלוי אינו מוכר ציוד ואינו מתפרנס משיפוץ הלוח, ולכן חוות דעתו אובייקטיבית ונקייה מאינטרסים מסחריים. במתקנים מורכבים בעלי הספקים גבוהים, כדאי לוודא שאת הבדיקה עורך בודק חשמל מוסמך עם רישיון מתאים מטעם משרד העבודה והרווחה, שמורשה להנפיק דוח הנדסי קביל בעל תוקף סטטוטורי. את המסמך הזה דורשים רשויות הכיבוי, רישוי עסקים והחתמים של חברות הביטוח כתנאי לתוקף הפוליסה.

איך מנהל אחזקה צריך להיערך לקראת בדיקת לוחות חשמל?

היערכות נכונה באתר מקצרת את זמן הבדיקה, מונעת שיבושים בפעילות השוטפת ומבטיחה שהממצאים ישקפו את העומסים האמיתיים במבנה. מנהל האחזקה צריך להכין את חדר החשמל מראש, לפנות ציוד וחפצים המפריעים לתנועה ולוודא מרווח בטיחות של מטר אחד לפחות מול חזית הלוחות. כדאי להכין את מפתחות הארונות ולוודא שתאורת החירום בחדר תקינה ושחשמלאי שמכיר את האתר יתלווה לבודק כדי לפתוח כיסויים ומחיצות הגנה פנימיות.

תיאום שעת הבדיקה מכריע את איכות הממצאים. בדיקה תרמוגרפית צריכה להתבצע בשעות שיא הפעילות של המפעל או המבנה, כשכל מערכות מיזוג האוויר, קווי הייצור והתאורה פועלים במלוא העוצמה. בדיקה שתבוצע בלילה או בשעות שבהן האתר מושבת לא תחשוף התחממות לוח הנובעת מעומסי שיא או ממגעים רופפים שמתחממים רק תחת זרם גבוה. כדאי גם להכין את תיק המתקן, כולל תוכניות חד-קוויות מעודכנות ודוחות של בדיקות קודמות.

מה כולל דוח ממצאים הנדסי וכיצד מיישמים את המסקנות?

התוצר המרכזי של ההליך הוא דוח הנדסי מפורט המשמש מפת דרכים ברורה לצוות האחזקה של המבנה. הדוח מציג לכל ממצא תמונה תרמית לצד תמונה חזותית רגילה, ומציין במדויק את הפרש הטמפרטורה ביחס לרכיב תקין סמוך וביחס לטמפרטורת הסביבה. הוא מצביע על מיקומו של כל חיבור רופף, מסמן את מספר המעגל בלוח לפי התוכנית ההנדסית ומגדיר את רמת הדחיפות לטיפול.

פרק ההמלצות בדוח כולל הנחיות הנדסיות קונקרטיות לתיקון הליקויים שנחשפו. ההנחיות אינן מסתפקות בקביעה כללית שצריך לחזק ברגים, אלא מפרטות את מומנט ההידוק הנדרש בהתאם לקוטר הבורג ולסוג המתכת. במקרים שבהם נמצא בידוד שרוף, ההנחיה תכלול חיתוך המקטע הפגוע, התקנת נעל כבל תקנית בלחיצה הידראולית ובדיקה מחדש של כיול הגנות חשמל במפסק המזין. אם אותר חוסר איזון בעומסים, הדוח יגדיר חלוקה מחדש של מעגלי המשנה בין הפאזות.

לאחר שחשמלאי מורשה מבצע את התיקונים על פי ההנחיות, שלב האימות החוזר מוודא שהעבודה בוצעה כהלכה. הבודק חוזר אל הנקודות החמות ומבצע סריקה תרמית חוזרת תחת עומס כדי לאמת את צניחת הטמפרטורה לרמה התקינה. כשכל הליקויים ברשימה נסגרים בשיטתיות, הנהלת המתקן יכולה לסמוך על המערכת, לעמוד בדרישות הרגולציה והביטוח ולהמשיך לעבוד בלי השבתות פתאומיות.

שאלות נפוצות

בדיקת לוחות חשמל היא הכלי שמאתר חיבורים רופפים, התחממויות וליקויי הגנה לפני שהם הופכים לשריפה או להשבתה כוללת. בדיקה מקצועית משלבת סקירה פיזית, סריקה תרמוגרפית תחת עומס אמיתי ומדידות חשמליות, ומסתיימת בדוח הנדסי שמתעדף את הממצאים לפי רמת חומרה ומנחה את צוות האחזקה. כדי שהדוח יהיה תקף מבחינה חוקית וביטוחית, צריך לחתום עליו בודק חשמל מוסמך בעל רישיון מתאים. אם אתה מנהל מתקן ורוצה לתאם בדיקת לוחות חשמל, אפשר ליצור קשר עם מורן מהנדסים ולקבל פרטים על היקף הבדיקה והתהליך.
