מדריך מקיף לביצוע בדיקת בידוד במגר

בדיקת התנגדות בידוד במגר היא הכלי המרכזי לאבחון מצב שכבת הבידוד של כבלים, מנועים ולוחות, והיא חלק חובה בכל בדיקת מתקן חשמל תקופתית ובכל בדיקת קבלה. המאמר הזה מסביר את העיקרון ההנדסי שמאחורי הבדיקה ואת שלבי הביצוע הבטוחים, את המתחים הנדרשים לכל סוג מתקן ואת דרכי ניתוח התוצאות והמדדים הנלווים, וגם את הקשר בין כשל בידוד לבין שריפות וחקירות הנדסיות.

זמן קריאה: 8 דקות

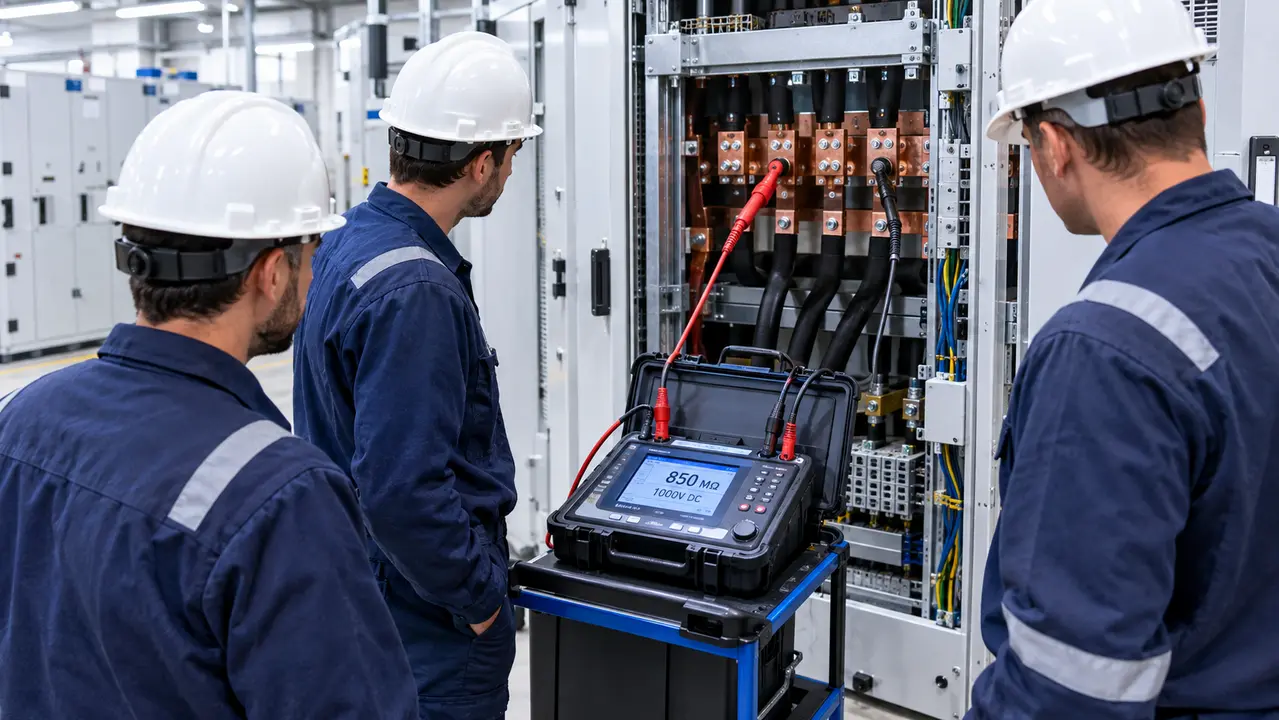

מהי בדיקת בידוד במגר ומה מטרתה ההנדסית במתקן?

בשעה שש בבוקר במפעל אריזה בעמק חפר, מנתק המפסק הראשי של קו הייצור את ההזנה בעקבות תקלה לא ברורה, וכל שעה של השבתה עולה להנהלה עשרות אלפי שקלים. צוות האחזקה ממהר לחבר מולטימטר דיגיטלי רגיל, מודד רציפות של 0.2 אוהם ומסיק בטעות שהמוליך תקין לחלוטין. הם מרימים את המפסק מחדש, וכעבור פחות מדקה מתרחש קצר פאזה לאדמה שמלווה בפיצוץ ובשריפת ראש הכבל. בדיקת בידוד במגר מונעת תרחישים כאלה, כי היא בוחנת את עמידות שכבת הבידוד תחת מתח גבוה אמיתי ולא מסתפקת בבדיקת מוליכות פשוטה.

מכשיר מגר, או בשמו ההנדסי מד התנגדות בידוד, מזרים מתח ישר מבוקר ומודד את עוצמת הזרם הזעיר שמצליח לחלחל דרך החומר המבודד. בעוד שבדיקת רציפות של מוליכים בודקת התנגדויות נמוכות מאוד של שברי אוהם בעזרת סוללה זעירה של תשעה וולט, מדידת התנגדות בידוד בוחנת ערכים עצומים של מגה-אוהמים וגיגה-אוהמים. הבדל זה משקף את הפער שבין בדיקת שלמות הנחושת לבין מצב הפולימר שעוטף אותה. כשהחומר הדיאלקטרי נסדק או סופג לחות, הזרם החשמלי מוצא נתיב זליגה סמוי שמתגלה רק כשמפעילים עליו מתח בדיקה ייעודי.

הבדיקה היא קו ההגנה המרכזי שמפריד בין פעולה שקטה של מתקן חשמל לבין כשל קטסטרופלי שמסתיים בהשבתת ייצור או באסון בטיחותי. ניסיון של כארבעה עשורים בחקר כשלים ובבדיקת מתקנים מראה שמרבית הדליקות בלוחות מתפתחות מתהליכים איטיים של שחיקת בידוד שלא אותרו בזמן. זיהוי מקדים של זרמי זליגה מאפשר לתקן מקטע פגום בעלות זניחה, לפני שהכשל מחייב חקירה מורכבת של חברות ביטוח ובתי משפט.

למה הבדיקה מתבצעת במתח ישר ולא במתח חילופין?

מתח חילופין יוצר תופעה פיזיקלית מתמדת של טעינה ופריקה קיבולית בין המוליך לבין האדמה או המוליכים השכנים. הקיבול הטבעי שקיים בכל כבל מייצר זרם קיבולי גבוה ורציף בתדר רשת של חמישים הרץ, והזרם הזה ממסך לחלוטין את זרם הזליגה האוהמי האמיתי של שכבת הבידוד. במצב כזה, מד הזרם מודד בעיקר את תגובת הקבל ולא את מצב החומר המבודד.

מתח ישר פותר את הבעיה ההנדסית הזו באופן מוחלט, משום שהוא טוען את קיבול הכבל בתוך פרק זמן קצר בלבד. לאחר שהזרם הקיבולי דועך לרמה אפסית, המכשיר מודד אך ורק את הזרם שחוצה פיזית את המבודד. זרם שקט זה מייצג את ההתנגדות האוהמית הטהורה, ומאפשר לקבל תמונה מדויקת על מצב השכבה הדיאלקטרית.

למה מדידת התנגדות בידוד היא חלק קריטי מבדיקות החשמל?

מערכת החשמל במתקנים תעשייתיים, בבתי חולים ובתשתיות ציבוריות נתונה כל הזמן למאמצים תרמיים, מכניים וסביבתיים. בידוד הכבלים עשוי פולימרים כמו פי-וי-סי או פוליאתילן מוצלב, וחומרים אלה מתיישנים ומאבדים מגמישותם עם השנים. בדיקת בידוד תקופתית פועלת ככלי חיזוי מובהק, ומאפשרת למנהלי אחזקה לזהות דעיכה הדרגתית של המערכת לפני שהיא מגיעה לכדי קריסה. אסור לשחק בבטיחות של מתקן פעיל.

התעלמות ממצב הבידוד מובילה במישרין להתפתחות קשת חשמלית הרסנית, קצרים לאדמה ושריפות קטלניות בתוך לוחות ראשיים. כאשר הבידוד קורס בין שתי פאזות או בין פאזה לגוף מוארק, הטמפרטורה במוקד הקצר מזנקת בתוך מאיות השנייה לאלפי מעלות. מלבד הציוד המפויח, הקצר משתק מערכות מצילות חיים במבני ציבור ומשבית קווי ייצור תעשייתיים בעלויות של מיליוני שקלים. לכן בדיקת הבידוד היא אבן יסוד בכל תהליך תקופתי של בדיקות מתקני חשמל במפעלים.

בדיקה סדירה מאפשרת לתכנן החלפת כבלים ומנועים באופן מדורג ומבוקר במהלך השבתות יזומות. גישה יזומה כזו חוסכת סכומי עתק, מונעת תביעות נזיקין ועוזרת לעמוד בדרישות חוק החשמל והתקנים הבינלאומיים.

מהם הגורמים שמובילים להיווצרות זרם דלף במערכות חשמל?

זרם דלף מוגדר מבחינה הנדסית כמעבר בלתי רצוי של זרם חשמלי דרך המסה של החומר המבודד או על פני השטח החיצוניים שלו. במצב אידיאלי החומר המבודד מציג התנגדות אינסופית, אבל בפועל שום חומר אינו מבודד מושלם. כשמפעילים על המעגל מתח בדיקה במגר, הזרם הכולל שנמדד במכשיר מורכב למעשה משלושה רכיבים פיזיקליים נפרדים שכל אחד מהם מתנהג אחרת לאורך זמן המדידה.

הרכיב הראשון הוא זרם טעינה קיבולי, שמזנק בעוצמה גבוהה עם החיבור ודועך לאפס בתוך שניות ספורות בהתאם לקיבול המעגל. הרכיב השני נקרא זרם ספיגה דיאלקטרי, שנובע מקיטוב המולקולות בתוך החומר המבודד ונחלש בהדרגה לאורך מספר דקות. הרכיב השלישי הוא זרם הזליגה הישיר, שזורם דרך פגמים בתוך המבודד ועל פני שטח מעטפת הכבל. זרם זליגה זה נשאר קבוע לאורך זמן, והוא המדד האמיתי שמעיד על איכות החומר ורמת בטיחותו.

התפתחות זרמי זליגה חריגים מואצת בגלל תנאי סביבה קשים. לחות יחסית גבוהה, חדירת מים לצנרת תת-קרקעית והצטברות אבק תעשייתי מוליך יוצרים נתיבי זליגה מסוכנים. גם התחממות יתר שנובעת מעומסי יתר ממושכים מפרקת את המבנה המולקולרי של הפולימר ומאיצה את דליפת הזרם.

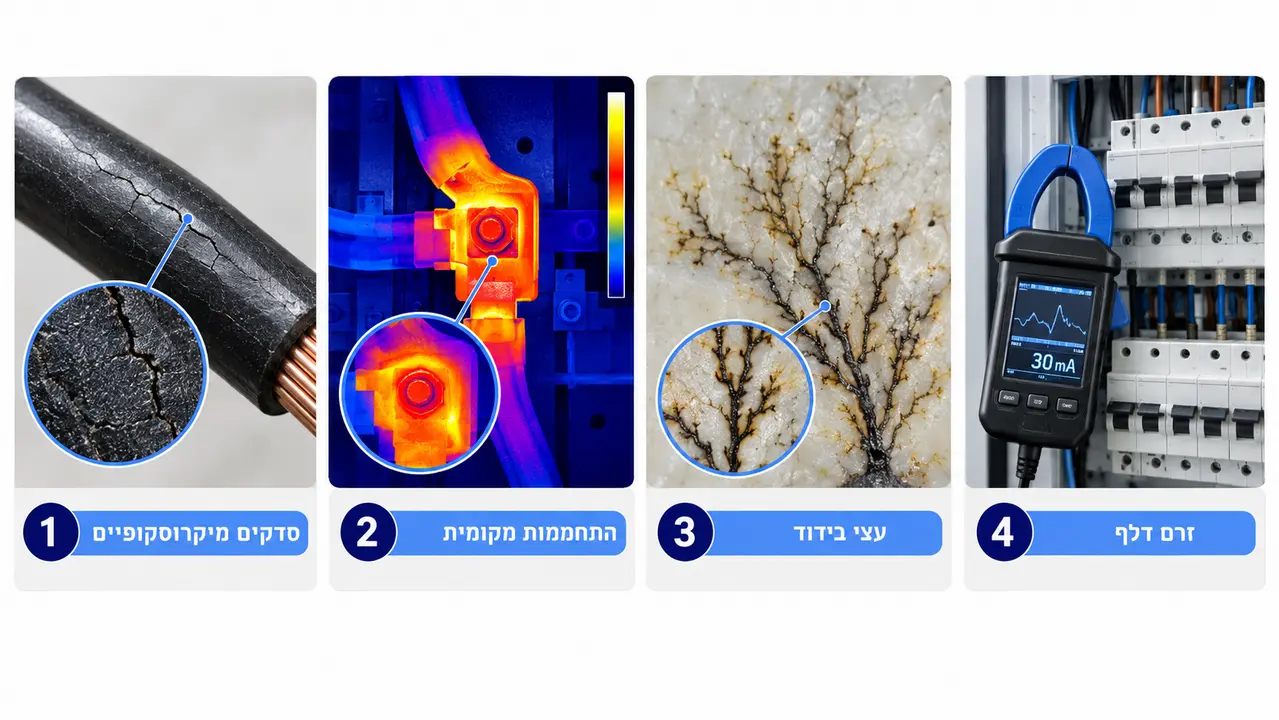

אילו סימנים מקדימים מופיעים בשטח לפני כשל בידוד?

כשל בידוד לא מתרחש ביום בהיר אחד. הוא תוצאה של תהליך התנוונות שנמשך חודשים ואף שנים. הכל מתחיל בסדקים מיקרוסקופיים שנוצרים עקב רעידות מכניות, כיפוף כבלים ברדיוס חד מדי או מאמץ תרמי מחזורי. באותם מוקדים מוחלשים מתפתחות פריקות חלקיות זעירות שנקראות עצי בידוד, שמכרסמות בהדרגה בתוך החומר הדיאלקטרי והופכות את הפולימר לפחמן מוליך.

בשטח מופיעים סימנים ברורים עוד לפני הפריצה המלאה. מנהלי אחזקה מדווחים לא פעם על ריח חריכה קל בקרבת פסי צבירה, על התחממות מקומית של מוליכים שנחשפת בסריקה תרמוגרפית, או על קפיצות חוזרות ונשנות של ממסרי פחת ללא עומס נראה לעין. תופעות אלה מעידות על כך שהבידוד איבד את יכולת העמידה שלו, ושזרם הדלף הגיע לרמות שמפעילות את מנגנוני ההגנה.

מצב כזה הוא תקלת קצר לאדמה לפי ההגדרה של NIST, והוא יוצר נתיב זרימה שמסכן חיי אדם באופן ישיר וחושף את המתקן לסכנת התחשמלות חמורה. אם המערכת אינה מנותקת מיד, הפריקה הדיאלקטרית הבאה תהפוך לקצר מלא של פאזה להארקה.

קצר כזה משחרר אנרגיה עצומה שגורמת להתזת מתכת מותכת ולהצתת לוחות סמוכים. ניתוח של אירועים כאלה מראה שבדיקת בידוד במגר שנעשתה מבעוד מועד הייתה מזהה את הדעיכה בזמן.

מהם שלבי העבודה הנדרשים לביצוע בטוח של בדיקת בידוד במגר?

בדיקה במתח הגבוה של מגר דורשת משמעת הנדסית מחמירה ושיטת עבודה סדורה. שימוש במתח בדיקה של מאות או אלפי וולטים טומן בחובו סיכוני התחשמלות ממשיים לבודק ולעובדים בסביבה, לצד סכנה להרס של ציוד אלקטרוני יקר. בדיקה תחת מתח מסכנת חיים.

לפני הבדיקה מנתקים את המתקן לחלוטין ממקור ההזנה, נועלים ומתייגים ומוודאים בציוד מדידה תואם ומכויל שאין מתח. רק כשהשטח מבודד לחלוטין אפשר לחבר את מכשיר הבדיקה ולהתחיל במדידה. הדרישות האלה מופיעות גם בתקינה הפדרלית למדידות בידוד במתח ישר של מערכות כבילה ותשתיות הולכה.

איך מכינים את המתקן לבדיקה בבטחה?

קודם מבודדים את המעגל הנבדק פיזית בפתיחת מפסקים או בשליפת נתיכים, ותולים שילוט אזהרה ברור כדי שאיש לא יחבר את המתקן בטעות. אחר כך בודקים בעזרת מד מתח אמין שאין מתח בין כל הפאזות לבין עצמן ובין הפאזות להארקה ולאפס.

השלב הקריטי ביותר בהכנה הוא ניתוק מוחלט של כל ציוד אלקטרוני רגיש. ווסתי מהירות, בקרים מתוכנתים, כרטיסי פיקוד אלקטרוניים ומגני ברקים נשרפים מיד במתח בדיקה של חמש מאות וולט ישר. פותחים גשרי מפסקים או מנתקים מהדקים מתאימים, ומוודאים שהקצוות המרוחקים של הכבלים מגודרים ושאיש לא מתקרב אליהם.

חיבור מוליכי הבדיקה למכשיר

מכשיר מגר טיפוסי כולל שני הדקים עיקריים, הדק קו שמכונה Line והדק אדמה שמכונה Earth. עבור בדיקת בידוד לאדמה, מחברים את הדק האדמה לפס השוואת הפוטנציאלים או לגוף המתכתי המוארק של הלוח, ואת הדק הקו למוליך הפאזה הנבדק. כשמודדים התנגדות בין מוליכים, מחברים הדק אחד לכל פאזה בנפרד.

מכשירים הנדסיים מקצועיים כוללים הדק שלישי קריטי שנקרא הדק שמירה או Guard Terminal. תפקידו של הדק זה הוא לנטרל לחלוטין זרמי זליגה שזורמים על פני השטח החיצוניים של מעטפת הכבל עקב לכלוך, שומנים או לחות. חיבור הדק השמירה לסיכוך מוליך סביב המעטפת עוקף את מנגנון המדידה הפנימי של המכשיר, ומאפשר לקרוא אך ורק את התנגדות הבידוד הפנימית של החומר.

ביצוע המדידה ופריקת המטען השיורי

עם הפעלת המכשיר, מוזרם מתח הבדיקה הנבחר למשך זמן מוגדר של דקה אחת לפחות, כדי לאפשר לזרמי הטעינה והספיגה לדעוך. קריאת ערך הבידוד נרשמת רק לאחר שהערך על הצג מתייצב לחלוטין. רישום תוצאה רגעית לאחר חמש שניות שגוי מבחינה מקצועית ומוביל לקריאות מוטעות.

בסיום המדידה, הכבל הנבדק נותר טעון במטען חשמלי קיבולי גבוה שיכול לגרום להלם חשמלי מסוכן לכל מי שייגע בו. את המטען פורקים במנגנון הפריקה הפנימי של המכשיר, שמעביר את האנרגיה דרך נגד מובנה במשך פרק זמן כפול לפחות מזמן הבדיקה. רק לאחר שמוודאים שמד המתח במכשיר מציג אפס וולט מוחלט, ונוגעים עם מוליך הארקה ייעודי במוליך שנבדק, מותר לפרק את מוליכי הבדיקה ביד.

באיזה מתח בדיקה יש להשתמש במגר עבור מתקנים שונים?

בחירת מתח הבדיקה הנכון דורשת ידע הנדסי מעמיק, משום שמתח נמוך מדי לא יעורר את זרמי הדלף ולא יחשוף סדקים מיקרוסקופיים, בעוד שמתח גבוה מדי עלול לנקב בידוד תקין ולגרום להרס בלתי הפיך. לפי הכלל ההנדסי, מתח הבדיקה במתח ישר צריך לייצר מאמץ דיאלקטרי שווה ערך לפחות למאמץ השיא שקיים במתח החילופין הנומינלי של המתקן. עבור מעגלים שונים במתח נמוך קיימות רמות מתח ייעודיות שמוגדרות בתקני החשמל.

מתי בוחרים במתח בדיקה של 250V?

מתח של 250 וולט מיועד בראש ובראשונה למעגלי מתח נמוך מאוד למאור ופיקוד, למערכות תקשורת ובקרה ולמתקנים הפועלים במתחי זינה זעירים. מתח זה נבחר גם במקרים שבהם קיים חשש כבד שציוד אלקטרוני עדין במעגל לא נותק לחלוטין ועלול להיפגע ממתח עבודה גבוה יותר. בדיקה זו מאפשרת לקבל אינדיקציה בסיסית על מצב הבידוד מבלי לסכן רכיבי מוליכים למחצה.

באילו מתקנים 500V הוא מתח העבודה התקני?

רמת מתח של 500 וולט היא תקן העבודה המרכזי והמקובל ביותר בישראל לבדיקת מתקני מתח נמוך הפועלים במתח נומינלי של 230 וולט חד פאזי או 400 וולט תלת פאזי. זהו המתח הנדרש על פי חוק החשמל עבור בדיקות קבלה ובדיקות תקופתיות של לוחות דירתיים, משרדים, מבני מסחר ומעגלי תאורה וכוח רגילים. את הבדיקה עורכים לאחר ניתוק כל הנורות והמכשירים המחוברים לשקעים.

מתי נדרש מתח של 1000V ומעלה?

מתח של 1000 וולט ומעלה נדרש עבור כבלי הזנה ראשיים, פסי צבירה כבדים, מנועים תעשייתיים גדולים ושנאי מתח נמוך. מתח בדיקה זה חושף פגמים נסתרים במערכות בעלות רמת בידוד גבוהה המיועדות לשרוד קפיצות מתח רשתיות. במתקני מתח גבוה משתמשים במכשירי מגר ייעודיים שמזרימים מתחים של 2500 וולט ועד 5000 וולט ישר.

מה נחשב ערך בידוד תקין וכיצד מנתחים תוצאות נמוכות או חשודות?

חוק החשמל בישראל מגדיר סף מינימלי מחמיר של 1 מגה-אוהם עבור מתקן במתח נמוך של 400 וולט. אבל מהנדס חשמל מנוסה אינו מסתפק בסף החוקי כדי להכריז על מתקן כתקין לחלוטין. כבל חדש שמותקן כהלכה אמור להציג ערכים של מאות מגה-אוהמים ואף גיגה-אוהמים רבים. כבל הזנה שמציג ערך של 1.5 מגה-אוהם אומנם עומד בדרישת הסף היבשה של התקן, אך התוצאה מעידה בבירור על כשל מתפתח, חדירת רטיבות או שחיקה תרמית קשה.

ערך גבולי מחייב השבתה מיידית.

אורך הכבל משפיע באופן ישיר על התוצאה הנמדדת בגלל תכונות החיבור במקביל. כבל קצר מציג שטח פנים קטן יחסית של בידוד, בעוד שכבל ארוך מאוד מתנהג כמאות נגדי בידוד המחוברים במקביל. ככל שהכבל ארוך יותר, ההתנגדות השקולה הכוללת יורדת באופן טבעי. בודק מוסמך מחשב תמיד את התנגדות הבידוד ליחידת אורך ומנרמל את התוצאה לקילומטר מוליך, במקום לקבוע מסקנות על סמך קריאה גולמית בלבד.

מדוע ניתוח מגמה עדיף על פני בדיקה נקודתית?

בדיקה נקודתית חד פעמית מספקת תמונת מצב רגעית בלבד, אך היא עלולה להטעות אם אינה מושווית לבדיקות עבר. ניתוח מגמה מבוסס על השוואת נתוני הבדיקה הנוכחיים לנתוני הבסיס שנרשמו בבדיקת הקבלה הראשונית של המתקן.

אם כבל ראשי הציג לפני שנתיים התנגדות בידוד של 800 מגה-אוהם, ובבדיקה השנתית הנוכחית הערך צנח ל-15 מגה-אוהם, המתקן עדיין עומד טכנית מעל סף החוק של 1 מגה-אוהם. אבל צניחה חדה של יותר מתשעים אחוזים מאותתת בבירור על חדירת מים למוביל, התחממות יתר מתמשכת או פגיעה מכנית במעטפת. זיהוי המגמה מאפשר להחליף את המקטע באופן יזום לפני קריסת הבידוד המוחלטת.

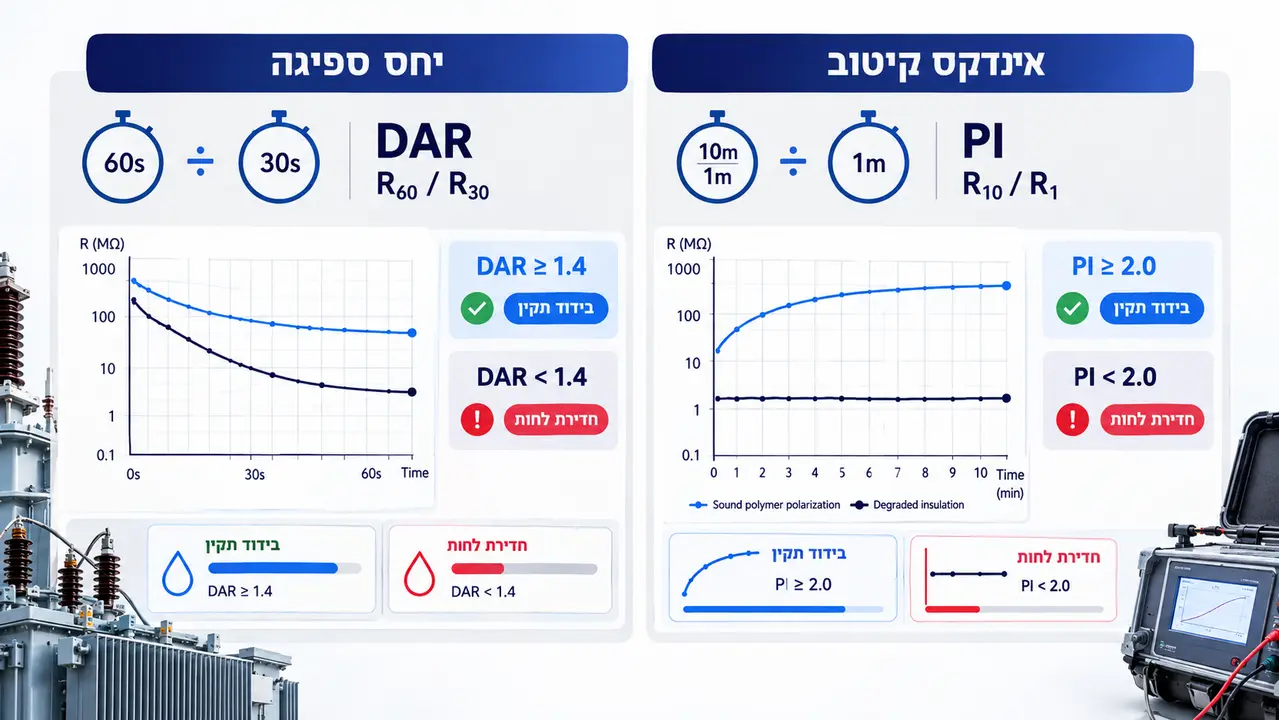

על מה מעידים מדדי הספיגה והקיטוב?

בציוד כבד בעל השראות וקיבוליות משמעותיות כמו מנועים בהספק גבוה, שנאי חלוקה וכבלים תת-קרקעיים ארוכים, קריאה רגעית לאחר דקה אינה מספקת תמונה אמינה. במערכות אלה תהליך הספיגה הדיאלקטרי נמשך זמן רב, ולכן פותחו מדדים מבוססי זמן שאינם תלויים בטמפרטורה הסביבתית. מדדים אלה משקפים ישירות את בריאות הבידוד ואת מידת הלחות שנספגה בתוכו.

מדד הספיגה הדיאלקטרית, המכונה DAR, מוגדר כיחס שבין התנגדות הבידוד הנמדדת לאחר שישים שניות לבין ההתנגדות שנמדדה לאחר שלושים שניות. בחומר בידוד יבש ואיכותי, המולקולות מסתדרות לאט וההתנגדות עולה במהירות לאורך הדקה הראשונה. יחס נמוך מ-1.2 מצביע על בידוד לח, מזוהם או שחוק שמחייב טיפול מיידי.

מדד הקיטוב, המכונה PI, הוא מבחן העומק המרכזי למנועים ולשנאים על פי תקן IEEE 43. מדד זה מחושב כיחס בין קריאת ההתנגדות לאחר עשר דקות רצופות לבין הקריאה לאחר דקה אחת בלבד. התוצאה מספקת הבחנה חדה בין שכבת בידוד מוצקה ובריאה לבין חומר שסובל מפריצה איטית או מהצטברות של מזהמים כימיים.

כיצד מבצעים בדיקת בידוד במנועים חשמליים תלת-פאזיים?

מנועים חשמליים תעשייתיים פועלים בסביבה תובענית שכוללת רעידות, מחזורי חימום וקירור וחשיפה לאבק ושמנים. בדיקת בידוד של מנוע תלת-פאזי נפתחת בניתוק הזינה, בנעילה חשמלית ובפתיחת קופסת החיבורים של המנוע. כדי לבודד את הסלילים זה מזה, חובה לפרק את גשרי הנחושת שמגדירים את חיבור הכוכב או המשולש, כך שנקבל שישה הדקים נפרדים של שלושת הסלילים.

את המדידה הראשונה עורכים בין כל סליל בנפרד לבין גוף המנוע המוארק, כדי לוודא שאין פריצה בין חריצי הסטטור לנחושת. את המדידה השנייה עורכים בין הסלילים לבין עצמם, כלומר בין סליל ראשון לשני, בין שני לשלישי ובין שלישי לראשון. קריאה נמוכה בין הסלילים מעידה על קריסת הבידוד הבין-מופעי בתוך חריצי הסטטור, כשל שמוביל לקצר פנימי מיידי עם הפעלת המנוע.

טמפרטורת המנוע משפיעה באופן דרמטי על התוצאות, משום שהתנגדות הבידוד נחתכת בערך בחצי על כל עלייה של עשר מעלות צלזיוס בטמפרטורת הסליל. מנוע שנבדק כשהוא חם בטמפרטורה של שישים מעלות צלזיוס יציג התנגדות נמוכה משמעותית מאותו מנוע בטמפרטורה סביבתית של עשרים מעלות. בודק מקצועי מתעד את טמפרטורת הגוף בעזרת מדחום תת-אדום ומנרמל את ערכי ההתנגדות לטמפרטורת ייחוס של עשרים או ארבעים מעלות על פי נוסחאות יצרן.

מה עושים כאשר בדיקת מגר נכשלת ומאתרת ערך בידוד נמוך?

כשמכשיר המגר מראה ערך בידוד נמוך מרף המינימום, אסור לחבר את המתקן לחשמל בשום אופן. הצעד ההנדסי הנכון מתחיל ביישום שיטת ניפוי מדורגת. מפרקים את המעגל לחלקים קטנים יותר, מנתקים קופסאות חיבורים ומבצעים בדיקה חוזרת לכל מקטע בנפרד עד שמאתרים את הכבל או המנוע או המכשיר הספציפי שמפיל את תוצאת המדידה.

לאחר איתור המקטע הפגום, עורכים בדיקה חזותית קפדנית לאורך התוואי. נקודות תורפה אופייניות כוללות מעברי קירות ללא שרוולי הגנה, כניסות לכבלים דרך מובלים מתכתיים ללא התקנת גומיות אטימה, ומגעים הדוקים מדי עם פינות חדות של סולמות כבלים. במקרים של רשתות כבילה מורכבות במיוחד שבהן התוואי טמון באדמה או עובר ביציקות בטון, נדרשת התערבות מומחה לצורך איתור תקלות חשמל באמצעים מתקדמים כגון רפלקטומטר או שיטת גלי פולס.

כשהכשל נובע מחדירת לחות למנוע שעמד ללא פעולה במשך חודשים, לא ממהרים לפסול את הציוד לגריטה. ייבוש מבוקר בהזרמת אוויר חם או בהפעלת גופי חימום ייעודיים יכול לסלק את המים מתוך חריצי הבידוד. לאחר ייבוש ממושך מבצעים בדיקת בידוד חוזרת, ובמרבית המקרים ערכי ההתנגדות נוסקים בחזרה לרמות תקינות.

כיצד כשל בידוד מתקשר לחקירות שריפה ולחקר כשלים הנדסי?

חקירה הנדסית של שריפות בלוחות ובמתקני חשמל מראה שוב ושוב שכשל בידוד הוא גורם מרכזי לדליקות בתעשייה. כששכבת הבידוד נסדקת, זרם הדלף הזעיר הופך בהדרגה לפריקות קשת מקומיות שאינן מפעילות את המפסקים האוטומטיים הרגילים. הקשת החשמלית מייצרת טמפרטורה מקומית של אלפי מעלות שמתיכה את נחושת המוליך, שורפת את מעטפת הפלסטיק ומציתה חומרים דליקים סמוכים.

במסגרת עבודה מול חברות ביטוח ובתי משפט, המשימה ההנדסית היא לזהות את מקור הכשל בשיטת חקירה מדעית. החוקר חייב להבחין בין כבל שהבידוד שלו נשרף בעקבות דליקה חיצונית שהתפשטה במבנה, לבין כבל שבו התפתח כשל פנימי שיצר את הניצוץ הראשוני. בדיקות בידוד במגר שמבוצעות על מקטעים מקבילים שלא נפגעו באותו המבנה מאפשרות לקבוע את רמת התחזוקה הכללית שקדמה לאירוע.

הבדיקות האלה הן חלק מרכזי מחקר כשלים במתקני חשמל. חוות דעת הנדסית הנשענת על מדידות פיזיקליות של ערכי בידוד ועל ניתוח מטלורגי של ראשי הנחושת חושפת את מנגנון הכשל המדויק ומסייעת להכריע סכסוכים כספיים כבדי משקל.

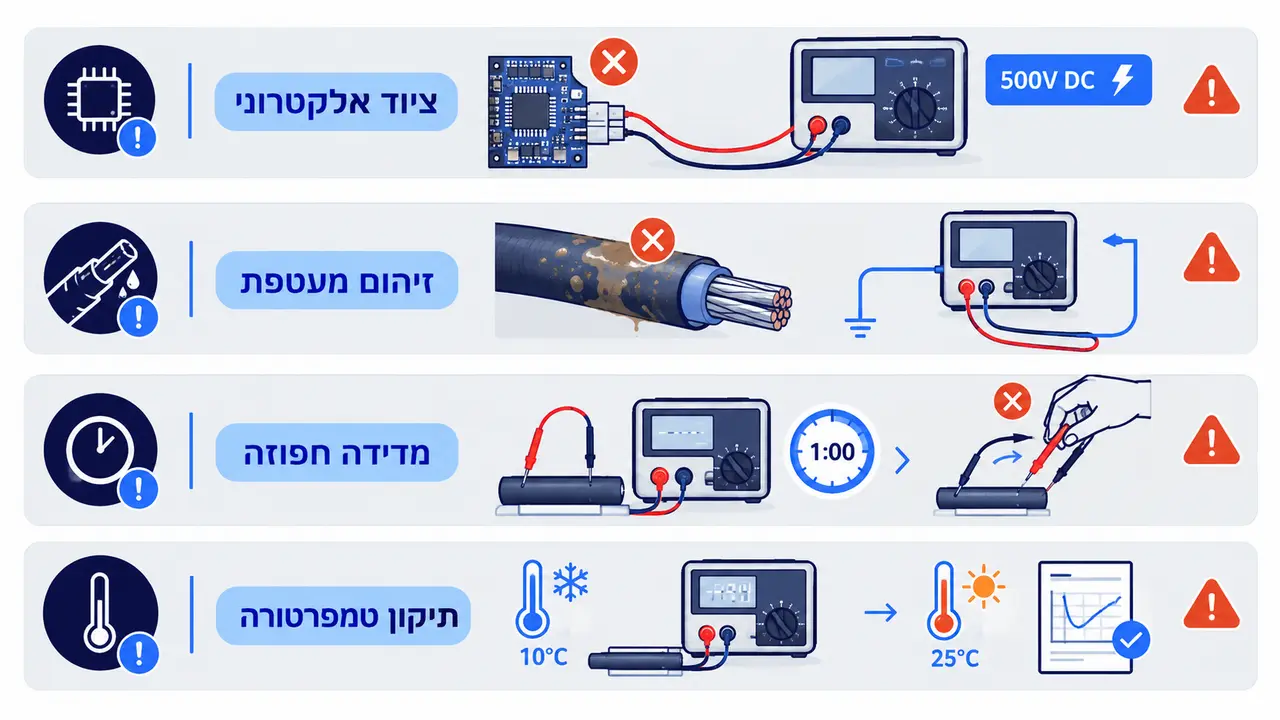

מהן הטעויות הנפוצות ביותר בביצוע בדיקות בידוד בשטח?

השגיאה הנפוצה והיקרה ביותר של חשמלאים שאינם בודקים מוסמכים היא לא לנתק ציוד אלקטרוני. חיבור מגר במתח של 500 וולט לקו המזין מחשבים, ספקי כוח ממותגים או מגני מתח יתר שורף את רכיבי הווריסטור והדיודות בתוך שבריר שנייה. הנזק הכספי הנגרם לציוד עולה לעיתים קרובות על עלות המתקן כולו.

הזנחה של ניקיון ראשי הכבלים היא טעות קריטית נוספת שמובילה לאבחון שגוי. אבק מוליך, פיח ושומנים המצטברים על שטח הבידוד החיצוני יוצרים זרם זליגת מעטפת שגורם למגר להציג ערכים נמוכים של שברי מגה-אוהם, גם כאשר הבידוד הפנימי של הכבל מושלם. בודק שלא משתמש בהדק השמירה ולא מנקה את המגעים באלכוהול טכני עלול לפסול כבלים תקינים לחלוטין ולגרום להוצאות מיותרות.

טעויות נוספות הן קריאה לפני שעברה דקה מלאה והמכשיר התייצב, רישום ערך רגעי שמשקף זרם טעינה חולף, והתעלמות מהשפעת הטמפרטורה. בדיקת מנוע ביום קיץ לוהט בטמפרטורה של ארבעים מעלות תניב ערכים נמוכים בחצי מאשר ביום חורפי, וללא תיקון מתמטי של התוצאה המסקנה ההנדסית תהיה שגויה מיסודה.

אילו פרטים חייבים להופיע בדוח רשמי של בדיקת בידוד?

דוח בדיקת בידוד אינו פתק עבודה פנימי אלא מסמך משפטי והנדסי רשמי שמעיד על כשירות המתקן מול רשויות, חברות ביטוח וגורמי בטיחות. הדוח חייב לכלול זיהוי חד משמעי של המעגל הנבדק, תיאור מדויק של תוואי הכבל, סוג הבידוד וחתך המוליכים. צריך לציין גם את דגם מכשיר המגר ששימש לבדיקה, את מספרו הסידורי ואת תאריך תעודת הכיול התקפה של מעבדה מוסמכת.

תיעוד תנאי הסביבה הוא מרכיב הכרחי בכל פרוטוקול בדיקה הנדסי. רושמים במפורש את הטמפרטורה הסביבתית, את הלחות היחסית ואת מתח הבדיקה המדויק שהוזרם למעגל. התוצאות נרשמות בטבלה מסודרת שמציגה את הערכים בין כל פאזה לפאזה ובין כל פאזה להארקה ולאפס, לצד משך זמן המדידה המדויק. דוח מקצועי מסתיים תמיד בחוות דעת הנדסית שבודק חשמל מוסמך חותם עליה, ובה מסקנות חדות והנחיות לטיפול בממצאים גבוליים.

שאלות נפוצות

מי רשאי לבצע בדיקת בידוד ולחתום על דוח רשמי?

דוח בדיקת מתקן חשמל בעל תוקף משפטי נחתם רק בידי בודק חשמל מוסמך סוג 03 המחזיק רישיון בתוקף מטעם אגף החשמל. חשמלאי מוסמך רשאי לבצע מדידות במסגרת עבודת תחזוקה שוטפת, אך המדידות שלו אינן מהוות דוח קבלה או דוח תקופתי לצורכי חוק, ביטוח או רישוי עסק.

האם בדיקת מגר עלולה לפגוע בציוד האלקטרוני במתקן?

כן, אם הציוד אינו מנותק. מתח בדיקה של 500 וולט שורף וריסטורים, דיודות וכרטיסי פיקוד תוך שבריר שנייה. בודק מקצועי מנתק לפני הבדיקה ווסתי מהירות, בקרים מתוכנתים ומגני מתח יתר, ומתעד את רשימת הניתוקים בפרוטוקול הבדיקה.

מה ההבדל בין בדיקת בידוד במגר לבדיקת רציפות במולטימטר?

מולטימטר רגיל מודד התנגדויות נמוכות בעזרת סוללה של תשעה וולט ובודק את שלמות המוליך עצמו. מגר מזרים מתח ישר של מאות וולט ובודק את עמידות שכבת הבידוד. מתקן יכול לעבור בדיקת רציפות בהצלחה ולהיכשל בבדיקת בידוד, ולכן שתי הבדיקות משלימות זו את זו ואף אחת מהן אינה מחליפה את השנייה.

באיזו תדירות יש לבצע בדיקת בידוד במתקן?

תקנות חוק החשמל מחייבות בדיקות תקופתיות של מתקני חשמל, כאשר מבנים ציבוריים, בתי חולים ומפעלים נבדקים בתדירות גבוהה יותר ממבני מגורים. מעבר לדרישת החוק, בדיקת בידוד נדרשת לפני הפעלה מחדש של ציוד שעמד זמן ממושך ללא פעולה, לאחר תיקונים במערכת ואחרי אירועי לחות או הצפה.

האם תוצאה של 1.5 מגה-אוהם מחייבת החלפת כבל?

התוצאה עומדת בסף החוק של מגה-אוהם אחד, אך היא מעידה על כשל מתפתח. בודק מנוסה ישווה את הערך למדידות קודמות של אותו מעגל, ינרמל אותו לטמפרטורה ולאורך הכבל, וימליץ על מעקב צמוד או על החלפת מקטע. המשך הפעלה ללא בדיקה חוזרת חושף את המתקן לסיכון ממשי.

בדיקות בידוד שנעשות בשיטה הנדסית מחמירה עומדות בדרישות החוק ומגינות על חיי אדם ועל נכסים תעשייתיים יקרים. פנו עוד היום למשרד מורן מהנדסים כדי לתאם בדיקת בידוד מקצועית במתקן שלכם בידי בודק מוסמך, וקבלו דוח הנדסי מקיף.
